Jak vybrat válcové pojistky a odpínače OEZ Varius
Vybíráte válcovou pojistku a odpínače pro fotovoltaiku či jiné aplikace? Představíme nejpoužívanější řady výkonových a fotovoltaických pojistkových vložek z pojistkového systému OEZ Varius a k nim vhodné odpínače a držáky pojistek. Ukážeme jejich výhody, rozdíly a vhodné použití.
Při výběru válcových pojistek určitě zvažte parametry: jmenovitý proud, rozměry a charakteristika. Rychlý přehled rozměrů a charakteristik níže.

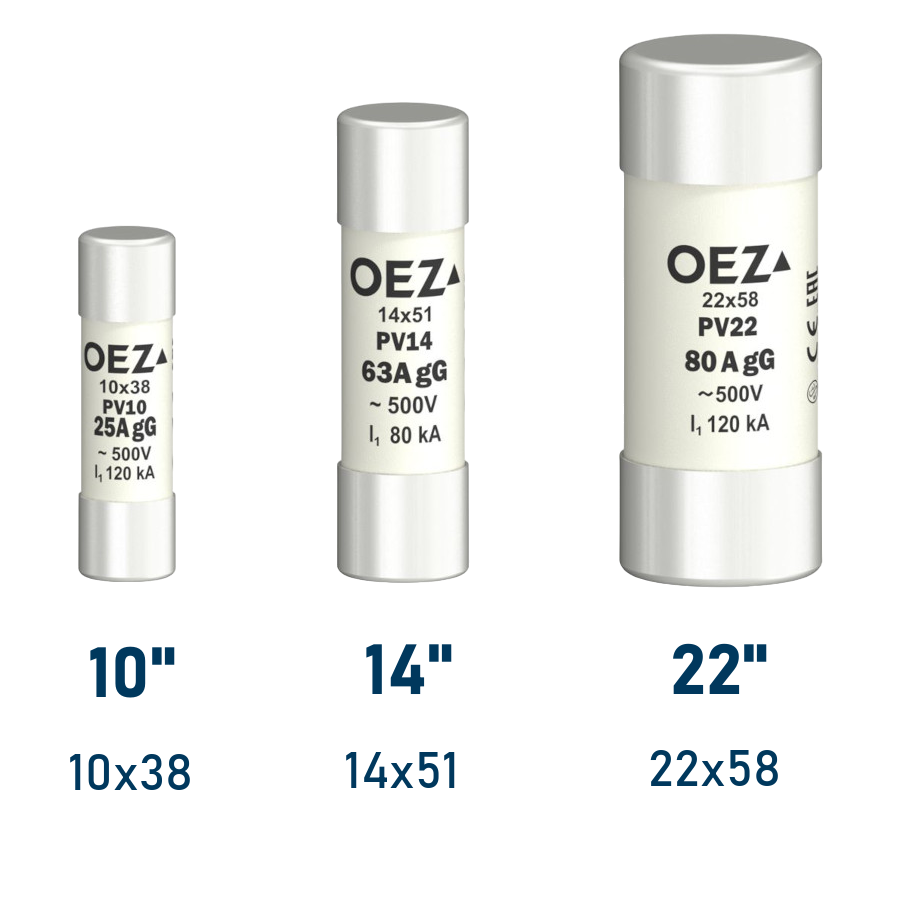

Výběr rozměru pojistky
Velikost pojistkové vložky se musí shodovat s velikostí odpínače. Standardní rozměry válcových pojistkových vložek jsou: "10" 10x38 mm, "14" 14x51 mm, "22" 22x58 mm.
Výběr charakteristiky pojistky
Charakteristika pojistky udává vhodné aplikace jištění:
- Charakteristika gG
(černý potisk) pro jištění vedení, kabelů a dalších zařízení před přetížením a zkratem. - Charakteristika aM
(zelený potisk) pro jištění motorů, nadproudových relé, stykačů a přístrojů před zkratem. - Charakteristika gR
(černý potisk) pro jištění polovodičů, s jmenovitým napětím 690 V AC a 250 až 700 V DC. - Charakteristika gPV
(černý potisk) pro jištění fotovoltaických systémů, solárních panelů, PV stringů a PV polí ve FVE se jmenovitým napětím 1000 V DC.
Univerzální válcové pojistky PV
Řada výkonových pojistkových vložek PV je určena k jištění většiny běžných zařízení, motorů, stykačů, jištění vedení, střídavých i stejnosměrných obvodů. Nabízí všestranné využití díky malým rozměrům, velké omezovací a vypínací schopnosti a nízkým ztrátám. Zároveň poskytuje výběr ze široké škály proudů od 0,25 až do 125 A. S charakteristikou gG pro jištění vedení a zařízení a charakteristikou aM pro motory, relé a stykače.
Vlastnosti válcových pojistkových vložek OEZ PV:
- Pro jištění různých zařízení, vedení i motorů a stykačů.
- Jmenovité napětí 400–690 V AC, 250 V DC.
- Rozšířená řada proudů 0,25–125 A a charakteristik gG i aM.
- Selektivita: 1:1,6.
- Použití v pojistkových odpínačích OPVP...
- Splňují normy: IEC ČSN EN 60269 - Pojistky nízkého napětí.
- Splňují RoHS, neobsahují kadmium, olovo a další škodlivé látky.

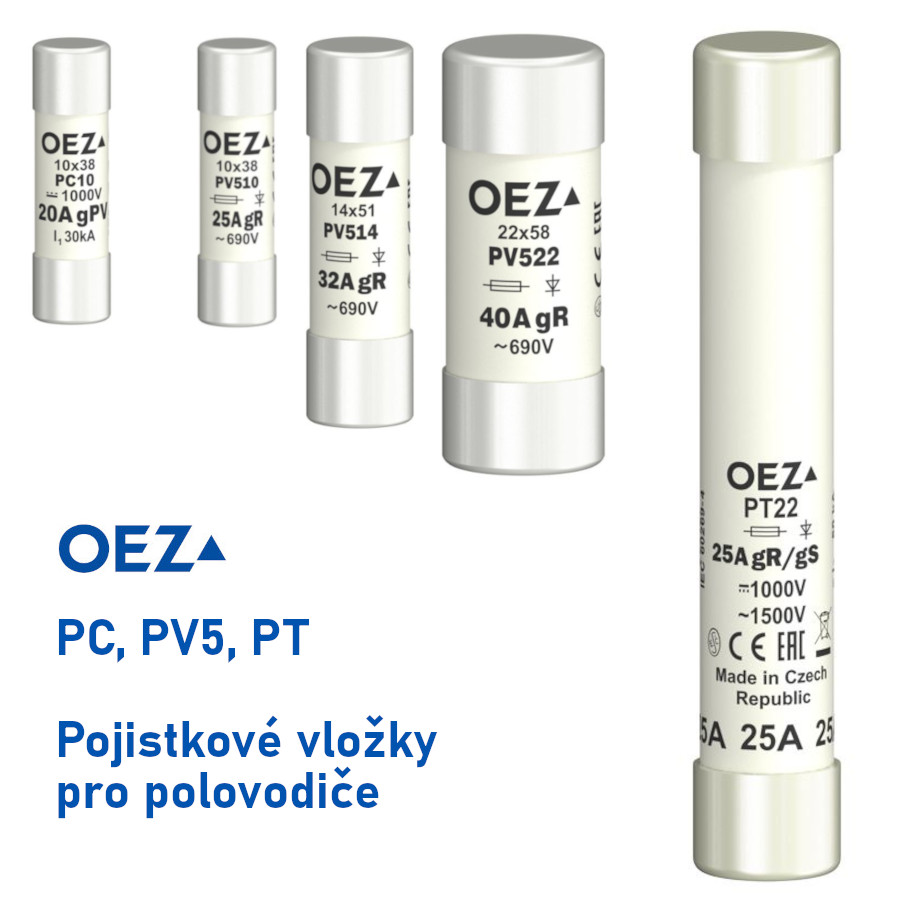

Fotovoltaické válcové pojistky PC
Další řadou jsou pojistky pro jištění polovodičů, PV5, PT a PC s charakteristikami gR, aR, gPV. Nejpoužívanější z nich jsou pojistky PC10 s charakteristikou gPV určené pro fotovoltaické systémy se jmenovitým napětím 1000 V DC. Poskytují spolehlivé jištění PV stringů a PV polí.
Vlastnosti válcových pojistkových vložek OEZ PC:
- Pro jištění polovodičových zařízení, speciálně FVE.
- Jmenovité napětí 1000 V DC.
- Charakteristika gPV pro fotovoltaické systémy.
- Nízké hodnoty I²tc, omezených proudů a nízké ztráty.
- Nízká časová konstanta (L/R) 1–3 ms.
- Menší vliv teploty okolí, zanedbatelný zhruba do 85°C.
- Použití v držácích válcových pojistek OPVF...
- Splňují normy:
- IEC ČSN EN 60269-1 - Pojistky nízkého napětí
- IEC ČSN EN 60269-6 - Doplňující požadavky na pojistkové vložky pro ochranu solárních fotovoltaických energetických systémů.
- Splňují RoHS, neobsahují kadmium, olovo a další škodlivé látky.
Parametry nejčastějších typů pojistkových vložek PV a PC:
| PVA10 | PV10 | PC10 | PV14 | PV22 | |
|---|---|---|---|---|---|
| Jmenovitý proud | 0,25–12 A | 16–32 A | 2–20 A | 0,25–63 A | 16–125 A |
| Jmenovité napětí AC | 400, 500 V | 400, 500 V | – | 400, 500, 690 V | 400, 500, 690 V |
| Jmenovité napětí DC | 250 V | 250 V | 1000 V | 250 V | 250 V |
| Charakteristika | gG, aM | gG, aM | gPV | gG, aM | gG, aM |
| Vypínací schopnost (efektivní) AC | 120 kA | 120 kA | – | 120 kA | 120 kA |
| Vypínací schopnost (efektivní) DC | 10 kA | 50 kA | 30 kA | 50 kA | 50 kA |
| Vhodné do odpínačů | OPVP10 | OPVP10 | OPVF10 | OPVP14 | OPVP22 |
Bezpečná manipulace s pojistkami
V případě výkonových pojistkových vložek jsou válcové pojistky usazeny v komoře odpínače, který umožňuje bezpečně odpínat jmenovité proudy a poskytuje možnost výměny a manipulace s pojistkou pod napětím i pod zátěží. Na rozdíl od odpojovačů a držáků pojistek dokáže odpínač zhášet elektrický oblouk. Otevření odpínače je doporučeno provést rychlým pohybem. Vybírejte z kvalitních odpínačů OEZ Varius pro různé použití včetně FVE. Výměnu všech výkonových pojistkových vložek provádí pouze osoba znalá, nikoliv laik.
Výkonové odpínače OPVP
Odpínače OPVP systému OEZ Varius jsou oblíbené a vysoce bezpečné přístroje pro zapojení a odpínání pojistkových vložek velikostí 10, 14 a 22. Jsou určeny pro rozvodné soustavy, kde může být nutné spínání a/nebo bezpečné odpojování jednotlivých fází a nesmí být používány pro spínání primárního obvodu trojfázového zařízení. Jsou dimenzovány na jmenovitý pracovní proud 32 až 125 A a krátkodobý výdržný proud 1,6 nebo 2,5 kA po dobu 1s (podle velikosti). Tyto modulární odpínače se snadno instalují na běžnou DIN lištu. Jejich modulová šířka se liší podle velikosti (rozměru pojistky). Jsou k dispozici s různým řazením od jednopólových "1" až po čtyřpólové s nulovým vodičem "3N". Lze vybrat také provedení "-S" se signalizací stavu každého pólu pomocí LED. Odpínání je možné provést pod napětím i s připojenou zátěží. Pojistkový systém OEZ Varius také obsahuje více možností připojení těchto odpínačů, od svorek až po hřebenové propojovací lišty (s jazýčkovými kontakty) nebo adaptéry.

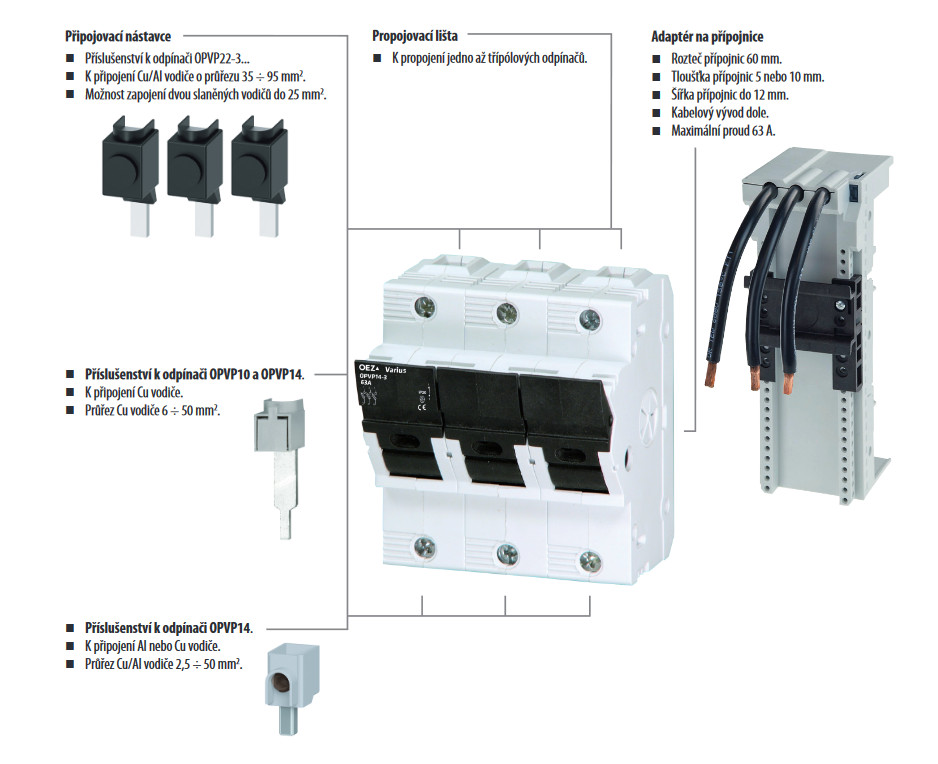

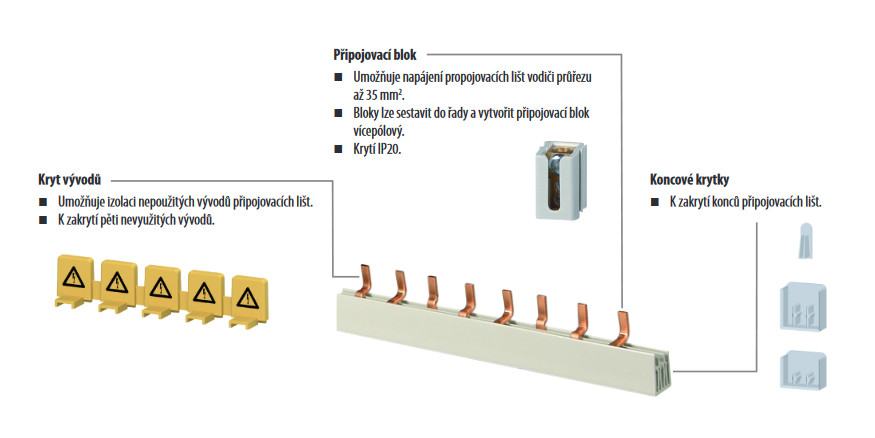

Možnosti připojení odpínačů OEZ Varius a příslušenství.

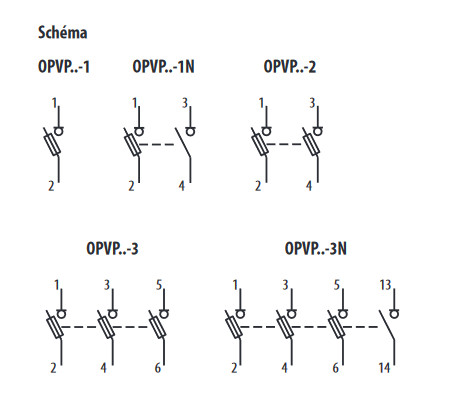

Schéma jedno i vícepólových odpínačů OPVP řazení 1, 1N, 2, 3, 3N.
Držáky pojistek pro fotovoltaiku
Pro fotovoltaické systémy s napětím 1000 V DC jsou určeny držáky pojistkových vložek OPVF velikosti 10, vhodné pro pojistkové vložky PC10. Jsou dimenzovány na jmenovitý proud až 30 A a krátkodobý výdržný proud 1,6 kA po dobu 1s. Splňují normy IEC ČSN EN 60269-1, IEC ČSN EN 60269-2. Odpínání je možné provést pod napětím bez zátěže.

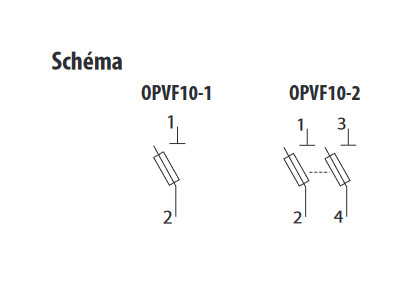

Schéma jedno a dvoupólových odpínačů OPVF řazení 1, 2.
