Nové zásuvky ABB 6619 vystřídají starší 5519

Přichází další novinka od ABB! Kompletně inovovaný typ strojků zásuvek ABB s označením 6619 nahrazuje předchozí 5519. Víme, kterých designových řad se tato změna týká. Strojky řady 6619 jsou bezpečnější a připravené na nejnovější normu IEC 60884-1:2022. Také se ohlédneme za historií strojků vypínačů a zásuvek ABB a porovnáme řady 5519, 3559, 5518, 3558 a starší.

Koncový zákazník či uživatel vidí sestavený finální vypínač, zásuvku, termostat či jiný ovladač, ale elektrikář ví, že srdcem těchto přístrojů je strojek. Tato funkční část elektrických vypínačů, zásuvek a ovladačů musí splňovat nároky na elektrickou bezpečnost, dlouhou životnost spínače a kontaktů. Dále poskytnout montáž odolnou proti hrubému zacházení a zároveň si zachovat malé rozměry umožňující univerzální instalaci. K tomu všemu také ulehčit elektrikáři celou montáž a být uživatelsky přívětivá a ovladatelná. To je opravdu hodně nároků na strojky. Tyto vlastnosti a vysokou kvalitu vždy splňovali strojky a přístroje značky ABB, světového elektrotechnického lídra se známým závodem Elektro-Praga v Jablonci nad Nisou. Právě tam se přes 150 let vyrábí vypínače, zásuvky a další ovladače ABB, od Classic po Zoni. Aktuálně čeká strojky zásuvek velká změna, po zhruba 20 letech se z používaných strojků typu 5519 přechází na nové 6619.

Výrobní závod ABB v Jablonci nad Nisou je největší výrobce domovního elektroinstalačního materiálu v ČR s portfoliem 17 designových řad spínačů, zásuvek i přístrojů pro inteligentní elektroinstalaci. Zavedla a používá tři evropské certifikované systémy řízení: QMS řízení kvality a jakosti dle ISO 9001, EMS ochrana životního prostředí dle ISO 14001, OHSAS bezpečnost práce dle normy 45001.



Nový standard ABB pro všechny designy

Hlavní inovace strojků ABB 6619

• Integrované bezpečnostní clonky přímo ve strojku zajišťují bezpečné krytí IP20 i po sejmutí designového krytu a celá zásuvka splňuje krytí IP40 vhodné i do prostor určených pro děti.
• Nové dutinky s nerezovou planžetou dobře snáší změnu teplot při trvalém zatížení (dle nastupující normy IEC 60884-1:2022).
• POZOR! Strojky 6619 NEJSOU ZÁMĚNNÉ NAPŘÍČ DESIGNOVÝMI ŘADAMI! Každá designová řada má vlastní provedení strojků 6619.

Které designy již dostaly strojky 6619 ?

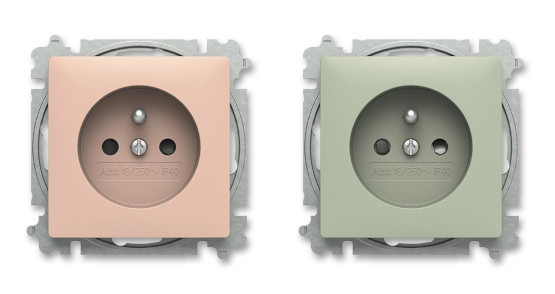

Strojky 6619 s integrovanými clonkami a montážní hloubkou do 25 mm již má ABB Zoni, Swing, Tango, Levit, Element, Time, a Decento. Strojky 6619 s clonkami v krytu zásuvky mají designové řady ABB future linear a solo. Naopak strojky 5519 zůstanou v designech Neo a Variant+.

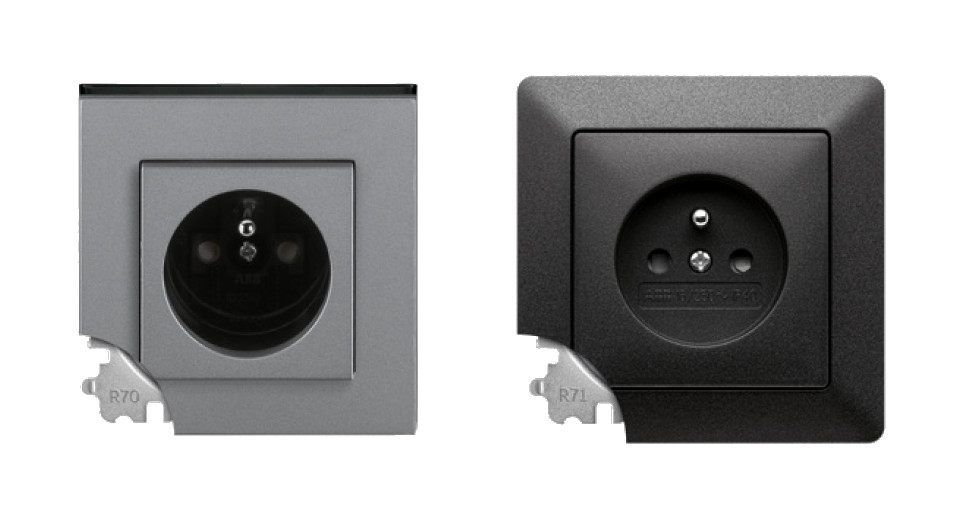

Značení montážních třmenů R70 a R71

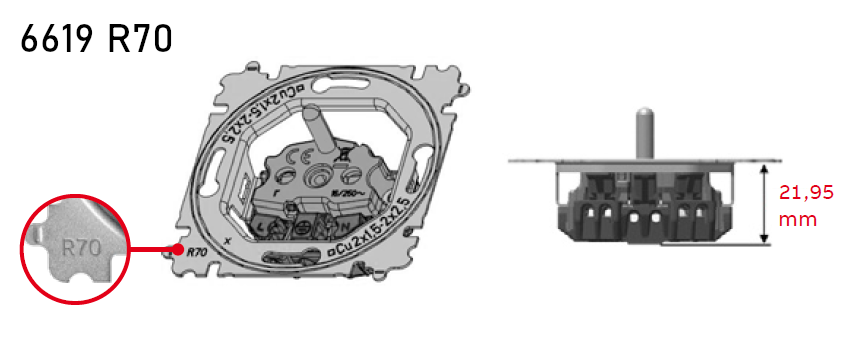

Další novinkou jsou dvě varianty ocelových třmenů s označením R70 či R71, které najdete vyražené v rohu třmenu:

• R70 s montážní hloubkou 22 mm - integrované clonky ve strojku pro designy Tango, Element/Time, Levit, Swing a bez clonek pro Decento,

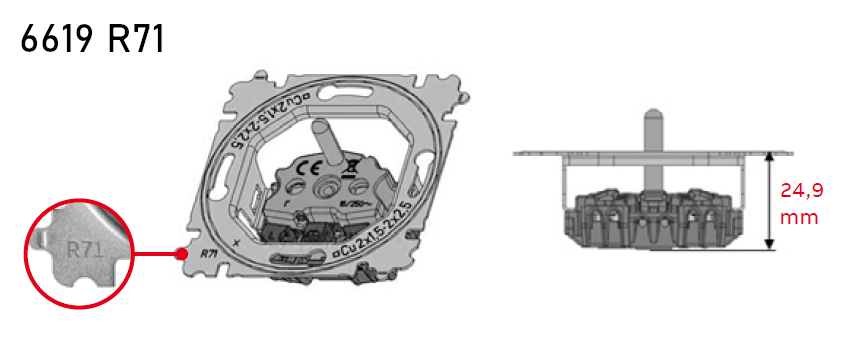

• R71 s montážní hloubkou 25 mm - integrované clonky ve strojku pro design ABB Zoni a bez clonek pro future linear, solo, Busch-Axcent, Reflex SI.



Nerez je odolnější

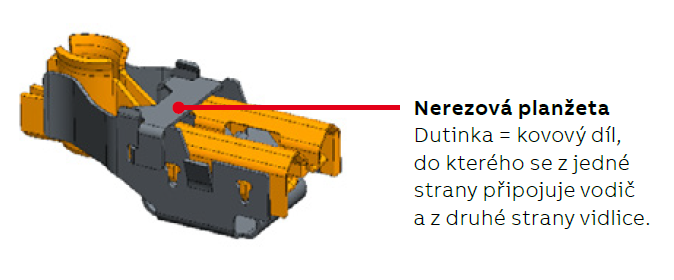

Výhodou strojků 6619 je i nerezová planžeta dutinky (zdířky) zásuvky. Může se to zdát jako nepodstatný detail, ale planžeta přidržuje zdířky, které jsou vystaveny namáhání při používání zásuvky. Nerezový povrch této nenápadné součásti zásuvky zvýší její životnost a lépe odolává změnám teplot při trvalém zatížení.



Kde nestačí stupeň krytí IP20 ?

Norma ČSN 33 2000-5-51 ed. 3 – Elektrické instalace nízkého napětí – Část 5-51: Výběr a stavba elektrických zařízení – Obecné předpisy obsahuje seznam vnějších vlivů a využití, jednou z kategorií je i BA2 - děti. Jde o hodnocení bezpečnosti prostor určených k využití dětmi, například jesle, mateřské školky a podobně. Do těchto prostor určených pro děti je stanoven stupeň krytí vyšší než IP 2X, v praxi IP 30 nebo vyšší. Proto kompletně sestavené vypínače a zásuvky ABB typových řad 3557, 3559, 6619, 5519, 5513 splňují dle normy ČSN EN 60529:

• krytí IP 30 – spínače řady Swing a Tango
• krytí IP 40 – zásuvky Tango, spínače a zásuvky Zoni, Element, Time, Neo, Levit, Future linear, Solo a Busch-axcent



Historie strojků ABB

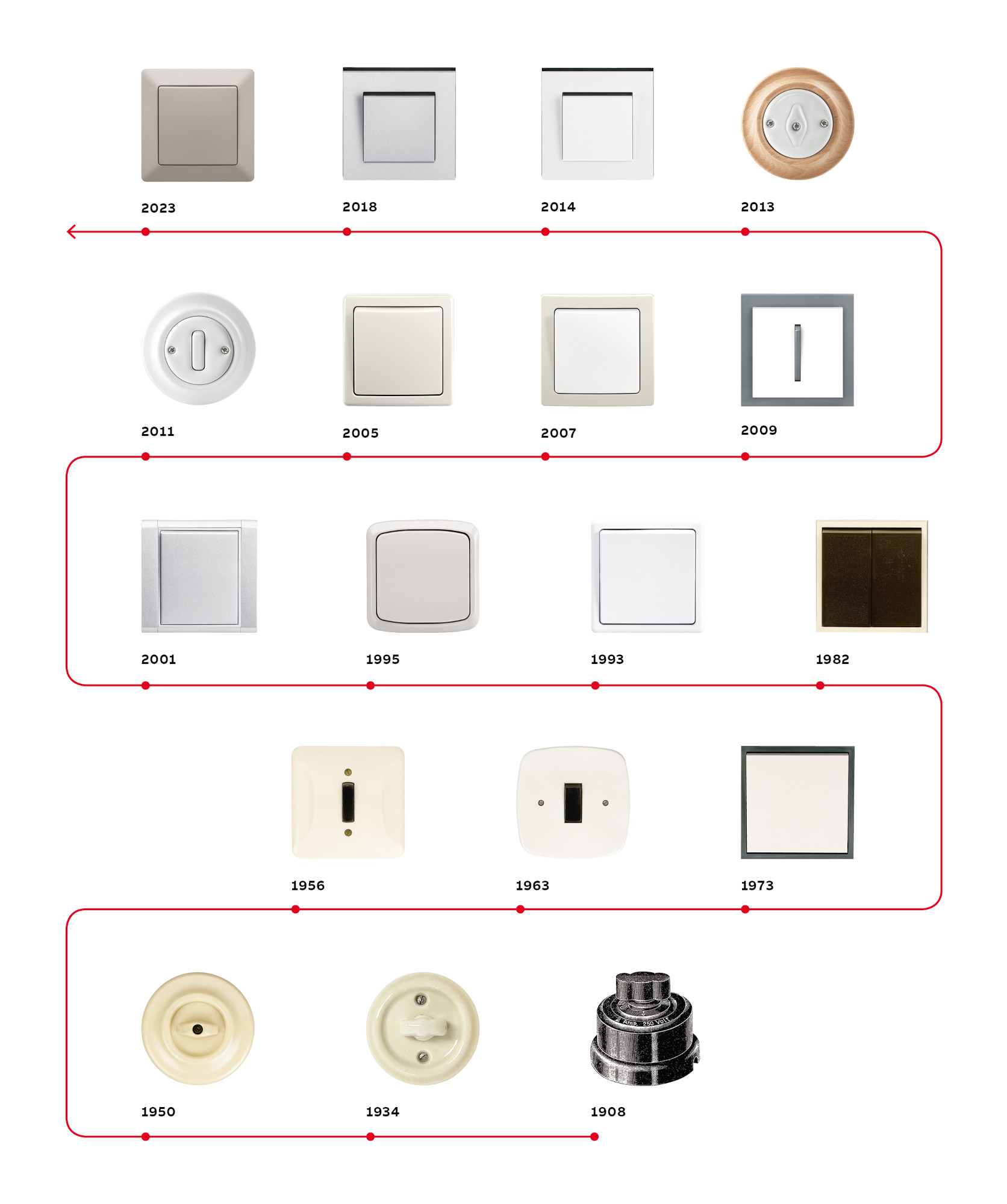

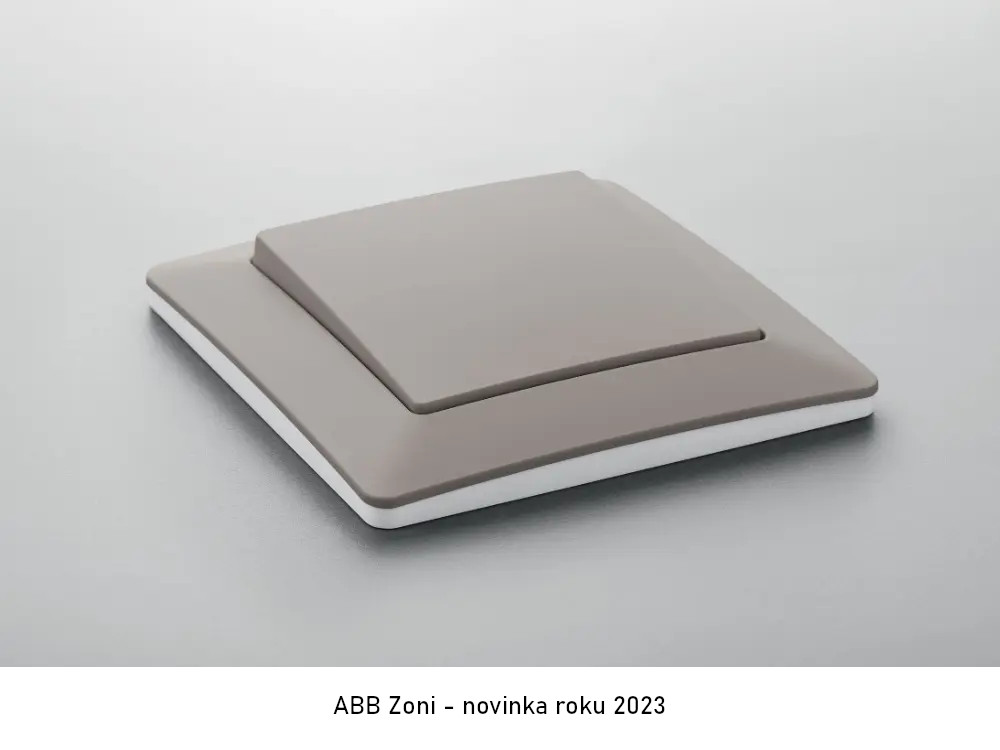

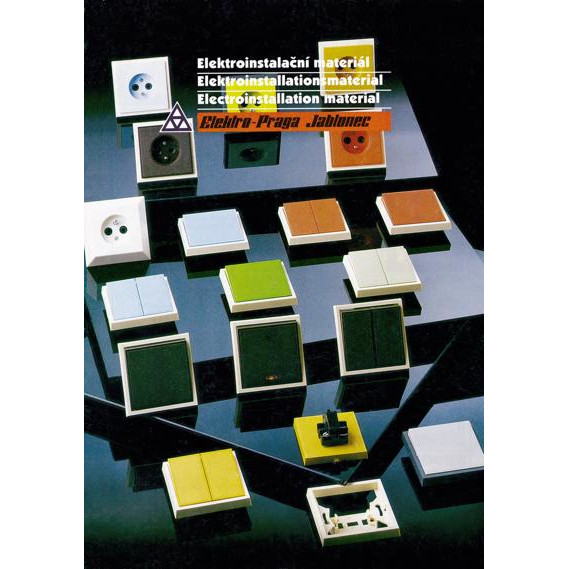

Při této příležitosti se pojďmě ohlédnout do historie. Jak se strojky vypínačů a zásuvek měnily v čase? Výrobní závod ABB v Jablonci nad Nisou je nejvýznamnějším výrobcem domovního elektroinstalačního materiálu v České republice. Již od roku 1908 vyrábí vypínače a zásuvky prvotřídní kvality a posouvá technologické standardy o čemž svědčí životnost a rozšířenost vypínačů a zásuvek ABB pro domácnost i průmysl. Mezi lety 1920 - 1950 dominovaly trhu otočné bakelitové a keramické vypínače a přepínače. V letech 1956 až 1993 klasické kompletní vypínače a zásuvky. Pak v roce 1995 přišlo revoluční Tango, které změnilo vše. Jeho originální tvar, nové barvy, oddělený strojek, klapka i rámeček umožňující naprostou svobodu ve výměně částí a kombinaci barev, spolehlivost. Tím vším si získal oblibu, která vydržela dodnes. Další revoluci takových rozměrů přineslo v roce 2023 až Zoni s celou řadou novinek, od plochého tvaru, neokoukaných barev a matného povrchu až po chytré bezdrátové ovladače a ještě bezpečnějších zásuvky.

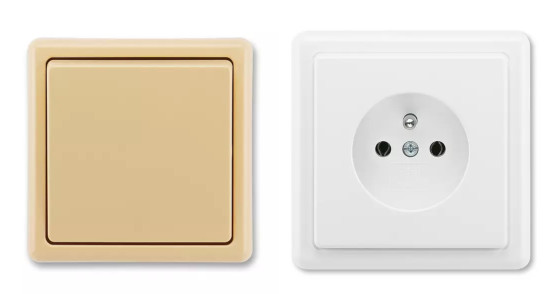

1993: Typové řady 3553 a 5517 - porevoluční Classic

Klasické strojky spínačů 3553 a zásuvek 5517 designové řady Classic jsou kompletní přístroje s klapkou / krytem a rámečkem. Obsahují šroubové svorky pro vodiče 1-2,5 mm², neumožňují průběžnou montáž, nesplňují IP30 a z dnešního pohledu jsou hlučné. První porevoluční design, uvedení na trh v roce 1993.

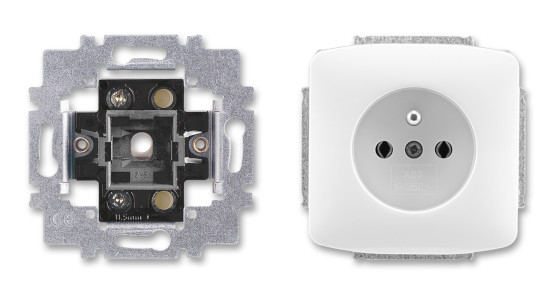

1995 - 2001: Typové řady 3558 a 5518 – první samostatné strojky

Strojky spínačů 3558 pro designové řady ABB Tango, Element, Time. Obsahují dvojité šroubové svorky pro vodiče 1-2,5 mm² umožňující průběžnou montáž, vývody vodičů ze strany, ocelový třmen, montážní hloubka 20 mm, středový otvor pro doutnavku. Tato klasika 90.let byla nutnost pro hliníkové vodiče. Ještě dnes jsou někde rozvody v hliníku a proto jsou stále potřeba i tyto strojky se šroubovými svorkami. Nevýhodou těchto strojků je hlučnější a těžší přepínání klapky. Třmen ještě nemá západky pro vyrovnání více přístrojů vedle sebe.

Zásuvky 5518 řazení 2P+PE s ochranným kolíkem, pro designové řady Tango, Swing. Krytí IP20, zdířky bez clonek. Dvojité šroubové svorky pro vodiče 1,5-2,5 mm² umožňují průběžnou montáž, vývody vodičů ze strany, ocelový třmen, černé plastové tělo montážní hloubky 22 mm.

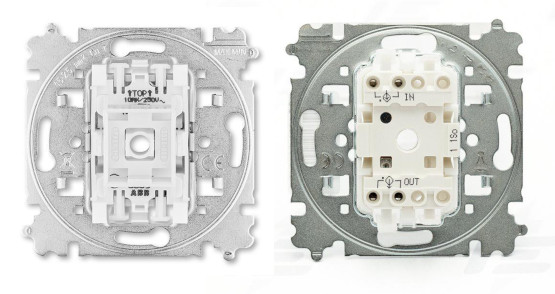

2003 - 2023: Typové řady 3559 a 5519 – první strojky s bezšroubovými svorkami

Univerzální strojky spínačů 3559 pro designové řady Tango, Element, Time, Levit, future linear, solo, Busch-axcent, Neo a Zoni. Obsahují dvojité bezšroubové páčkové svorky pro měděné vodiče 1,5-2,5 mm² umožňující průběžnou montáž, vývody vodičů zezadu, ocelový třmen se západkami pro vyrovnání, krytí kompletního přístroje IP30 nebo IP44, montážní hloubka 17 mm, středový otvor pro doutnavku. Jako novinku uvedl strojky 3559 katalog ABB z roku 2003. Po rozšíření měděných CYKY kabelů v elektroinstalacích totiž nic nebránilo použití bezšroubových svorek, což významně ušetřilo elektrikářům čas i namáhání zápěstí.

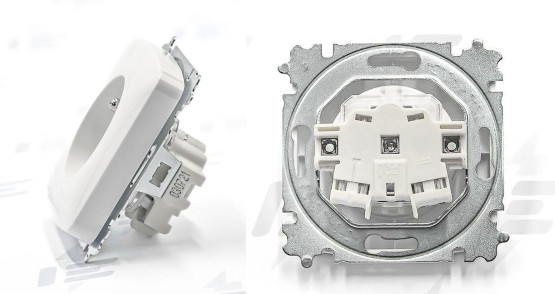

Zásuvky 5519 řazení 2P+PE s ochranným kolíkem, pro designové řady Tango, Element, Time, solo, Levit, future linear, Busch-axcent, Neo a Zoni. Obsahují dvojité bezšroubové páčkové svorky pro měděné vodiče 1,5-2,5 mm² umožňující průběžnou montáž, vývody vodičů ze strany, ocelový třmen se západkami pro vyrovnání, krytí IP40 či s víčkem IP44, zdířky s clonkami (dětská pojistka) v krytu zásuvky, montážní hloubka 24 mm.

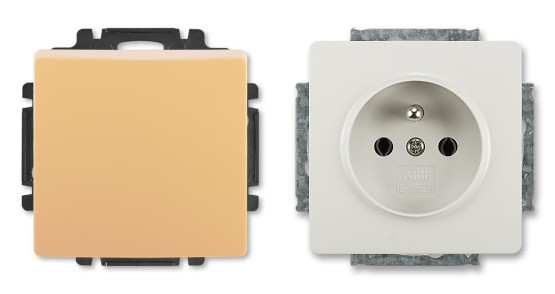

2007: Typová řada 3557 – Swing s plastovými třmeny

Strojky spínačů 3557 designové řady ABB Swing byly v mnoha ohledech moderní a podobné těm dnešním. Dokonce mají plastový třmen spojený se strojkem, nízkou montážní hloubku 12 mm vhodnou do lištových krabic a nový spolehlivější mechanismus spínání. Poprvé umožňují uživatelsky snadnou změnu designu výměnou barvy rámečku. Strojek se dodává s klapkou, rámeček je zvlášť. Obsahují šroubové svorky pro vodiče 1-2,5 mm². Dnes se nejvíce využívají pro domovní rekonstrukce s hliníkovými rozvody a povrchové instalace. Uvedení na trh v roce 2007.

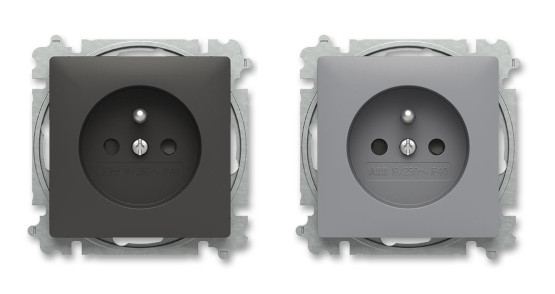

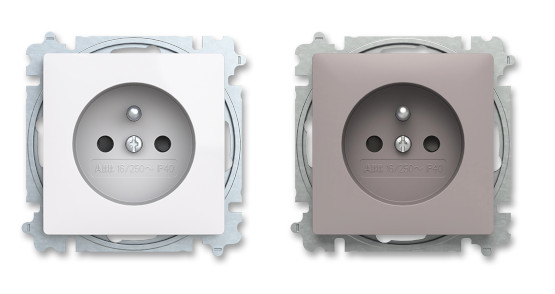

2024 - budoucnost: Typová řada 6619 – ještě bezpečnější zásuvky

Nejnovější zásuvky 6619 řazení 2P+PE s ochranným kolíkem splňují normu IEC 60884-1:2022. Jsou dostupné pro designové řady ABB Zoni a další. Obsahují dvojité bezšroubové páčkové svorky pro měděné vodiče 1,5-2,5 mm² umožňující průběžnou montáž, vývody vodičů ze strany, ocelový třmen se západkami pro vyrovnání, krytí IP40 či s víčkem IP44, zdířky s clonkami (dětská pojistka) integrované v zásuvce poskytují krytí IP20 i při sejmutí krytu. montážní hloubka 22 či 25 mm. Uvedení na trh pro většinu designových řad v roce 2024.



Zdroj: ABB
