Průvodce kabely

Kompletní průvodce kabeláží pomůže s vyběrem, když si nejste jisti, který kabel použít. Srovnáme vlastnosti nejpoužívanějších druhů kabelů a vodičů pro všechny typy elektroinstalací, pohyblivé přívody i venkovní podmínky, včetně fotovoltaiky. Se vším co vás zajímá o uložení kabelů. Nevynecháme ani datové optické kabely či odolné a nehořlavé kabely. Ukážeme různé konstrukce jádra kabelu, aktuální barevné značení, materiály pláště spolu s platnými technickými normami. AKTUALIZOVÁNO

Obsah

• Druhy kabelů a vodičů ❯
  • přehled nejpoužívanějších kabelů a vodičů
• Elektrické kabely a vodiče ❯
  • instalační silové a řídící
• Ohebné, prodlužovací a venkovní kabely ❯
  • přívodní, gumové, odolné neoprénové a silikonové, solární
• Datové a slaboproudé kabely ❯
  • ethernetové, sdělovací, telekomunikační, dvojlinky
• Nehořlavé kabely ❯
  • bezhalogenové a oheň retardující
• Konstrukce kabelů a vodičů ❯
  • konstrukce jádra, materiály izolace a pláště
• Barevné značení žil a kabelů ❯
  • barvy žil, barevný proužek instalačních kabelů
• Technické normy kabelů a vodičů ❯
  • aktuálně platné a důležité normy

---

Druhy kabelů a vodičů

Název kabelu	Konstrukce	Použití	Napětí	Uložení

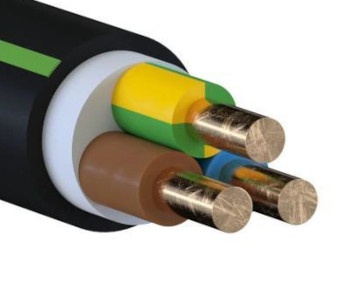

CYKY	jádro drát Cu RE, izolace PVC, výplň, plášť PVC	domovní elektrické rozvody, průmysl	450 / 750 V	pevné, pod omítku, do zdi, do stropu, do betonu, do země v chráničce

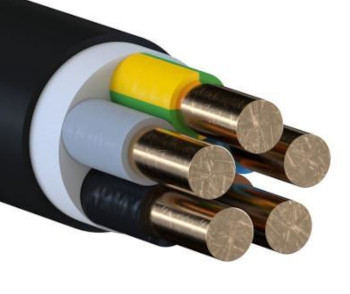

1-CYKY	jádro drát Cu RE, izolace PVC, výplň, plášť PVC	elektrický přívod do objektu, v průmyslu	0,6 / 1 kV	pevné, do zdi, do betonu, do země v chráničce

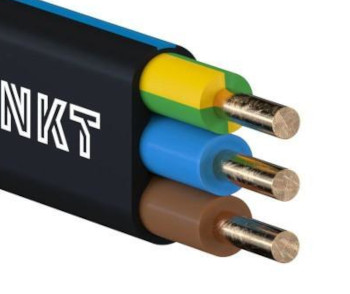

CYKYLo plochý	jádro drát Cu RE, izolace PVC, výplň, plášť PVC	domovní elektrické rozvody	450 / 750 V	pevné, do omítky, na betonový strop, do lišty
1-CXKH-R nehořlavý	jádro drát Cu RE, izolace XLPE, výplň, plášť FRNC oheň retardující bezhalogenový	domovní rozvody, veřejné prostory, protipožární trasy, systémy se zachováním funkčnosti při požáru	0,6 / 1 kV	pevné, do zdi, v kabelovém žlabu či lávce

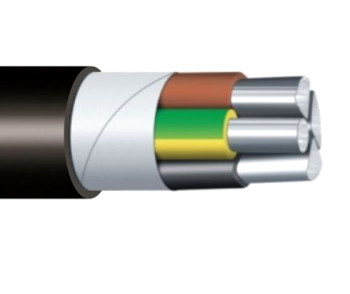

1-AYKY hliníkový	jádro drát Al RE / SM, izolace PVC, výplň, plášť PVC	elektrický přívod do objektu, v průmyslu	0,6 / 1 kV	pevné, do zdi, do betonu, do země v chráničce

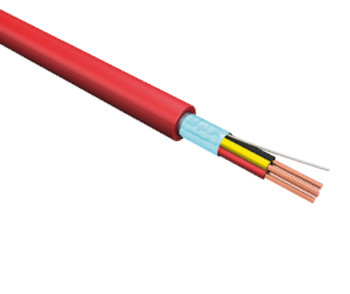

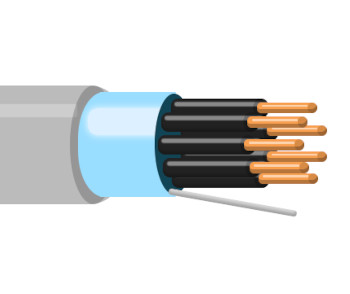

JYTY ovládací	jádro drát Cu RE, izolace PVC (žíly číslovány), stínění Al fólií s Cu drátkem plášť PVC	řídící a automatizační systémy, v průmyslu	250 V	pevné, do zdi, do betonu, v liště, kabelovém žlabu či kanálu

Název kabelu	Konstrukce	Použití	Napětí	Uložení

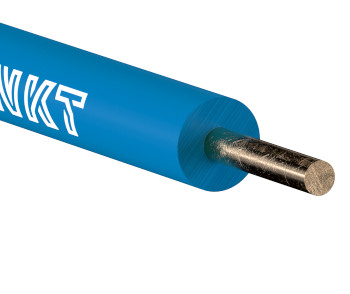

H05V-U (CY) drát	jádro drát Cu RE, izolace PVC	domovní elektrické rozvody, průmysl	300 / 500 V	pevné

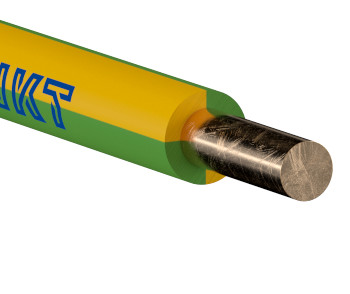

H07V-U (CY) drát	jádro drát Cu RE, izolace PVC	domovní elektrické rozvody, průmysl	450 / 750 V	pevné

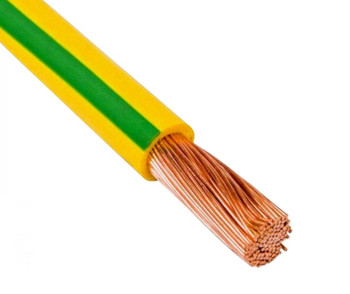

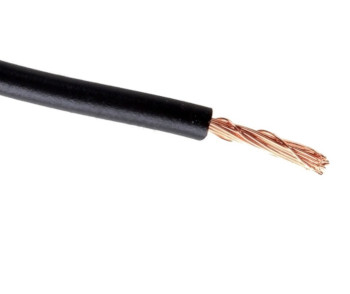

H05V-K (CYA) licna	jádro lanované Cu RM, izolace PVC	domovní elektrické rozvody, průmysl	300 / 500 V	ohebný vodič pro pevné uložení
H07V-K (CYA) licna	jádro lanované Cu RM, izolace PVC	domovní elektrické rozvody, průmysl	450 / 750 V	ohebný vodič pro pevné uložení

Název kabelu	Konstrukce	Použití	Napětí	Uložení

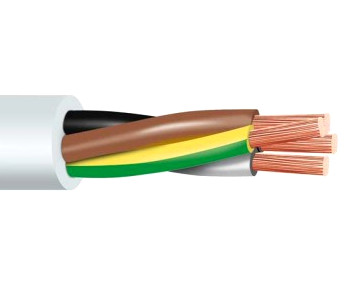

H05VV-F (CYSY)	jádro licna Cu RF, izolace PVC, plášť PVC	šňůra domácích spotřebičů, prodlužovací zásuvky, v dílně	300 / 500 V	volné, v suchu, krátkodobě venku
H07VV-F (CYSY)	jádro licna Cu RF, izolace PVC, plášť PVC	šňůra výkonných zařízení, prodlužovací zásuvky, v dílně	450 / 750 V	volné, v suchu, krátkodobě venku

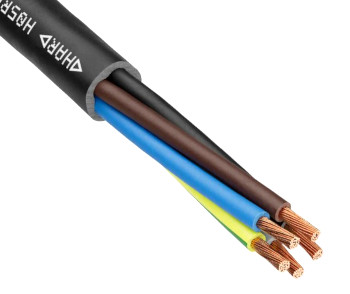

H05RR-F (CGSG) střední guma	jádro licna Cu RF, izolace pryž, plášť pryž bezhalogenový	prodlužovací kabel na bubnu, v dílně, na zahradě, lehké mechanické zatížení	300 / 500 V	pohyblivé, flexibilní, ve vlhku, UV stabilní, krátkodobě venku

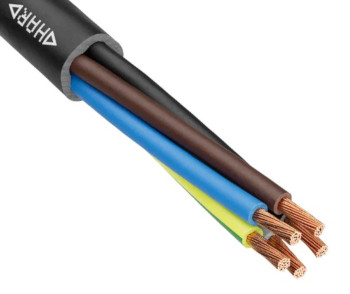

H07RN-F (CGTG) těžká guma neoprénový	jádro licna Cu RF, izolace pryž, plášť neoprénová pryž bezhalogenový	prodlužovací kabel na bubnu, v zemědělství a průmyslu, přívod ponorného čerpadla, střední mechanické zatížení	450 / 750 V	pohyblivé, flexibilní, v mokru, v oleji, UV stabilní, dlouhodobě venku

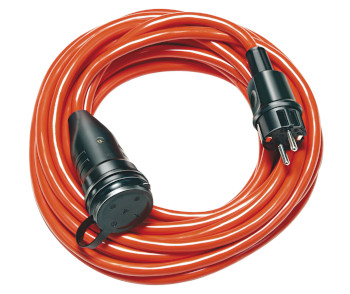

N07V3V3-F staveništní pancéřový	jádro licna Cu RF, izolace speciální PVC, plášť speciální neoprénové PVC	oděruodolný prodlužovací kabel, na staveniště a v průmyslu	450 / 750 V	pohyblivé, flexibilní, v mokru, v oleji, UV stabilní, dlouhodobě venku

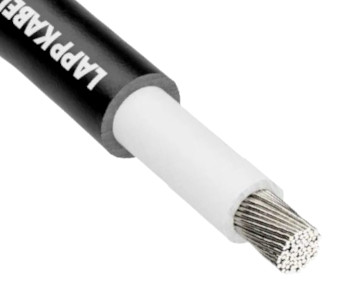

H1Z2Z2-K solární	jádro licna CuSn RF, izolace speciální kopolymer, plášť speciální kopolymer bezhalogenový	propojení solárních panelů fotovoltaiky, solární farmy, v průmyslu	1 kV AC, 1,5 kV DC	pevné, v mokru, UV stabilní, dlouhodobě venku

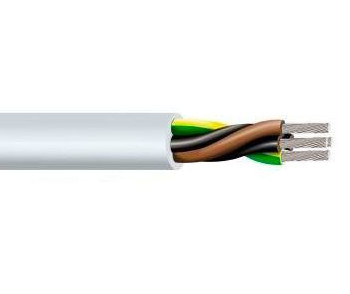

V05SS-F (CSSS) silikonový	jádro licna CuSn RF, izolace silikon, plášť silikon bezhalogenový	přívod topných těles, odolný proti nízkým i vysokým teplotám, v průmyslu	300 / 500 V	volné, nepohyblivé, v mokru, UV stabilní

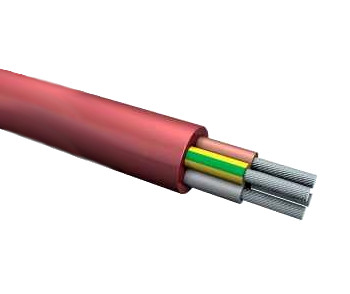

SiHF silikonový saunový	jádro licna CuSn RF, izolace silikon, plášť silikon bezhalogenový	přívod topných těles v sauně, odolný proti nízkým a extrémně vysokým teplotám, v průmyslu	300 / 500 V	volné, nepohyblivé, v mokru, UV stabilní

Název kabelu	Konstrukce	Použití	Napětí	Uložení

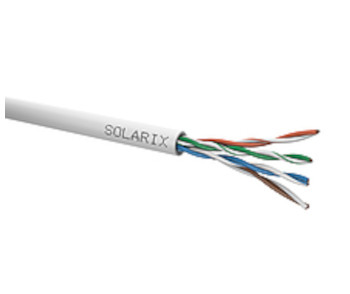

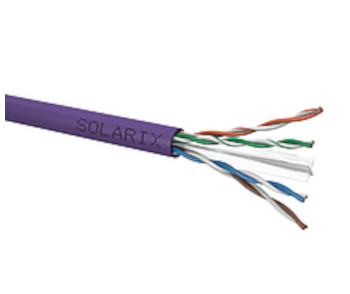

SXKD...PVC	jádro drát Cu RE, izolace PVC, žíly stočeny do 4 párů, bez stínění UTP či se stíněním FTP / STP / SSTP, plášť PVC	domovní rozvody	–	pevné, pod omítku, do stropu, do zdi, v liště, kabelovém žlabu či kanálu

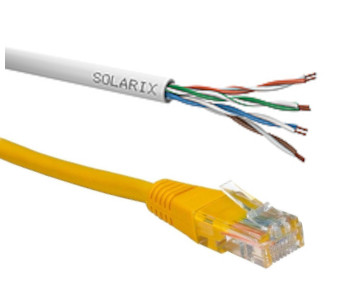

SXKL...PVC patch kabel	jádro licna Cu RF, izolace PVC, žíly stočeny do 4 párů, bez stínění UTP či se stíněním FTP, plášť PVC	propojení koncových prvků ethernetové sítě	–	volné uložení

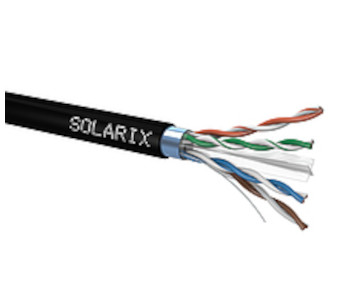

SXKD...PE venkovní	jádro drát Cu RE, izolace PVC, žíly stočeny do 4 párů, bez stínění UTP či se stíněním FTP / STP / SSTP, plášť PE UV stabilní	venkovní rozvody, zabezpečovací systémy, venkovní kamery	–	pevné, na fasádu, do stropu, do zdi, v liště, v chráničce, v kabelovém žlabu či kanálu
SXKD...LSOH bezhalogenový nízkodýmivý	jádro drát Cu RE, izolace HDPE, žíly stočeny do 4 párů, bez stínění UTP či se stíněním FTP / STP / SSTP, plášť LSOH bezhalogenový nízko dýmivý	domovní rozvody, veřejné prostory, bez toxicity při požáru	–	pevné, na fasádu, do stropu, do zdi, v liště a kabelovém kanálu

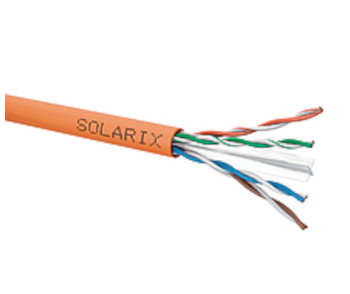

SXKD...LSOHFR nehořlavý	jádro drát Cu RE, izolace HDPE, žíly stočeny do 4 párů, bez stínění UTP či se stíněním FTP / STP / SSTP, plášť LSOHFR bezhalogenový oheň retardující	domovní rozvody, veřejné prostory, protipožární trasy, systémy se zachováním funkčnosti při požáru, bez toxicity při požáru	–	pevné, na fasádu, do stropu, do zdi, v liště a kabelovém kanálu

Název kabelu	Konstrukce	Použití	Napětí	Uložení

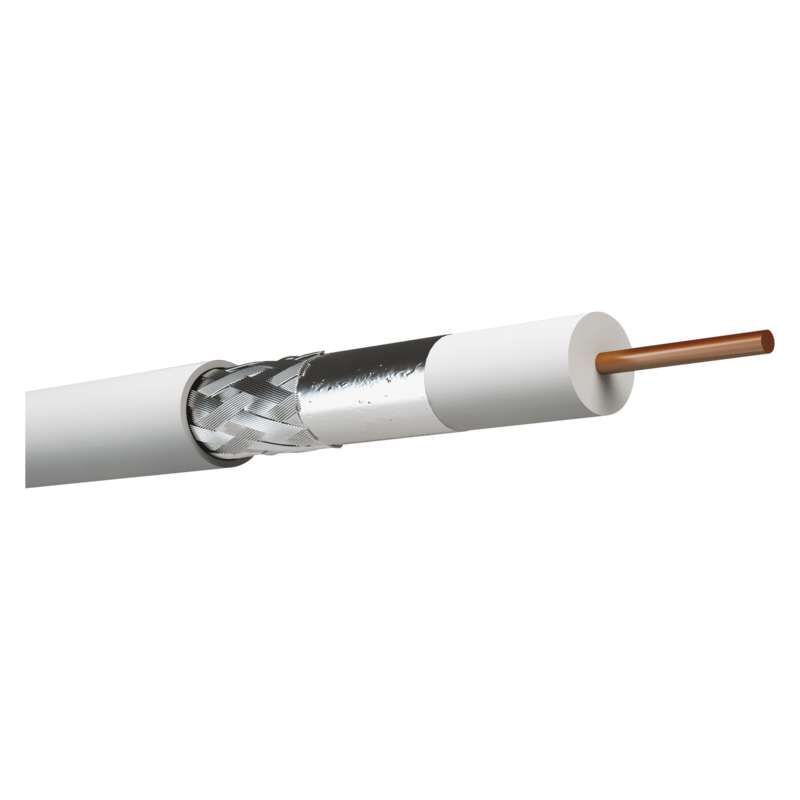

Koaxiální COAXIAL PVC	jádro drát Cu RE ø 1,00 / 1,13 mm, izolace FPE, 1 až 3 vrstvé stínění CuSn / Cu, plášť PVC	domovní rozvody CATV, CCTV a SAT	až 50 V	volné, nepohyblivé, v liště
Koaxiální COAXIAL UV venkovní	jádro drát Cu RE ø 1,00 / 1,13 mm, izolace FPE, 1 až 3 vrstvé stínění CuSn / Cu, plášť UV odolný	venkovní rozvody CATV, CCTV a SAT	až 50 V	volné, nepohyblivé, v liště, na fasádě, v chráničce

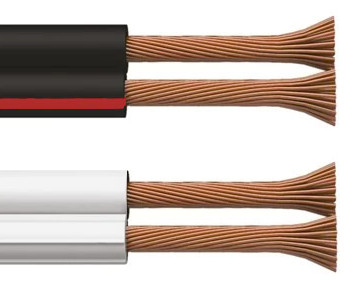

Audio kabel V03VH-H (CYH) dvojlinka	jádro jemně lanované Cu RF 0,15–1,5 mm², plášť PVC černý s červeným proužkem / bílý	propojení uvnitř přístroje nebo lehkých zařízení, AV technika	50 V	volné, flexibilní, v liště

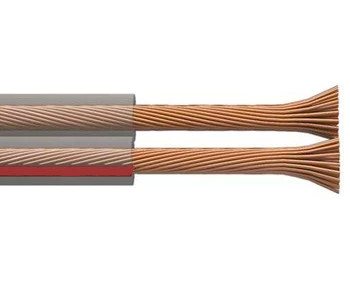

Audio kabel SCY dvojlinka	jádro jemně lanované Cu RF 0,35–2,5 mm², plášť PVC transparentní	AV technika, připojení reproduktorů bez stínění	50 V	volné, flexibilní, v liště
J-Y(ST)Y (často JYSTY) sdělovací	jádro drát Cu RE ø 0,8 mm, izolace PVC, žíly stočeny do párů, obal plastová folie, stínění Al folií s Cu drátkem, plášť PVC	vnitřní rozvody sdělovací techniky, telefonní linky	300 V	pevné, nepohyblivé, ve zdi, v liště

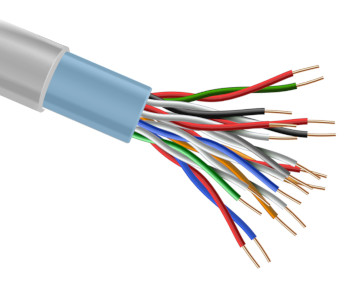

SYKFY sdělovací	jádro drát Cu RE ø 0,5 mm, izolace PVC, žíly stočeny do párů, obal plastová fólie, stínění Al folií s Cu drátkem, plášť PVC	vnitřní rozvody sdělovací techniky, telekomunikace, přenosové systémy ADSL2+ a VDSL2	100 V	pevné, nepohyblivé, ve zdi, v liště

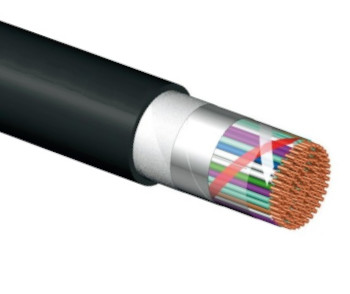

TCEPKPFLE sdělovací venkovní	jádro drát Cu RE ø 0,4 / 0,6 / 0,8 mm, izolace PE, žíly stočeny po čtyřech, obal fólie, stínění Al folií, plášť PE UV odolný	vnější telekomunikační sítě, přenosové systémy ADSL2+ a VDSL2	150 V	pevné, nepohyblivé, venkovní, do země v chráničce, ve zdi

Název kabelu	Konstrukce	Použití	Vid světla (režim)	Uložení

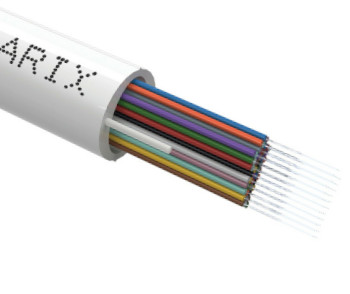

SXKO-RISER	vlákna SM 9/125 s těsnou sekundární ochranou 900 µm necitlivá na ohyb, dva FRP tahové členy plášť LSOH bezhalogenový	vnitřní ethernetové rozvody, horizontální i vertikální	jednovidové Singlemode (OS) 9/125	pevné, ve zdi, v liště, v chráničce

Elektrické kabely a vodiče

Instalační silové a řídící kabely

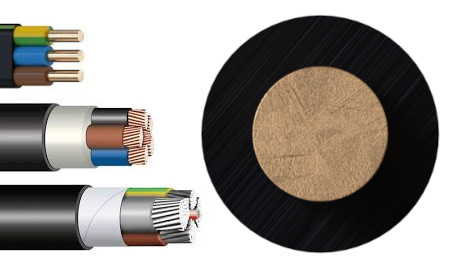

Pro rezidenční, komerční i průmyslové elektroinstalace jsou důležité elektrické kabely instalační, určeny k pevnému uložení. Slouží pro rozvod elektrické energie v budovách a jako elektrický přívod do objektu. Nejčastěji instalovanými v jednofázových i třífázových soustavách, zásuvkových a světelných obvodech jsou silové instalační kabely CYKY. Při nedostatku místa nebo nemožnosti sekání do betonu a zdiva lze použít ploché CYKYLo. Pro elektrický přívod v zemi, uložený v chráničce, se volí měděný kabel 1-CYKY nebo hliníkový 1-AYKY. Vedle toho, pro řídící, signalizační a automatizační systémy se často používají řídící neboli ovládací kabely JYTY se stíněním. Jsou podobné kabelům CYKY, ale obsahují více žil ke spínání a ovládání mnoha zařízení. Navíc, stínění odrušuje elektromagnetické rušení, ke kterému dochází při zapínání a vypínání zařízení. Bez stínění se toto rušení přenáší mezi souběžně uloženými sousedními kabely, třeba v kabelové lávce nebo kanálu.



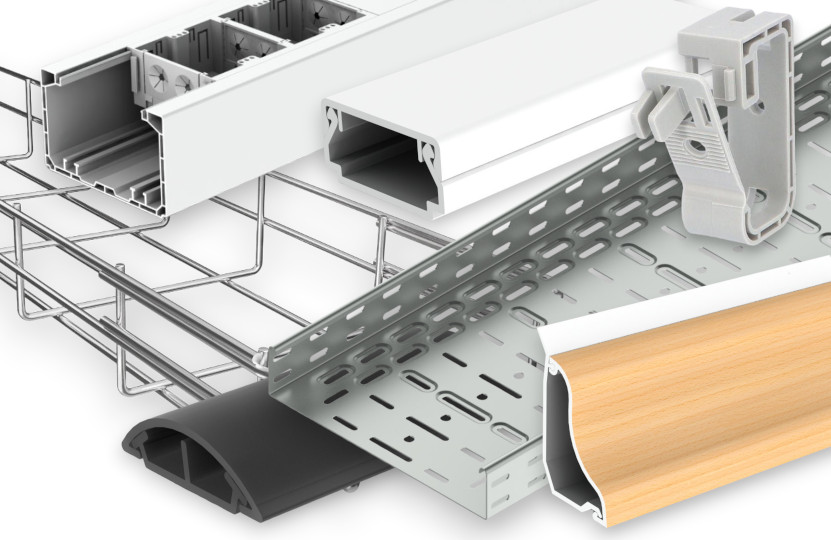

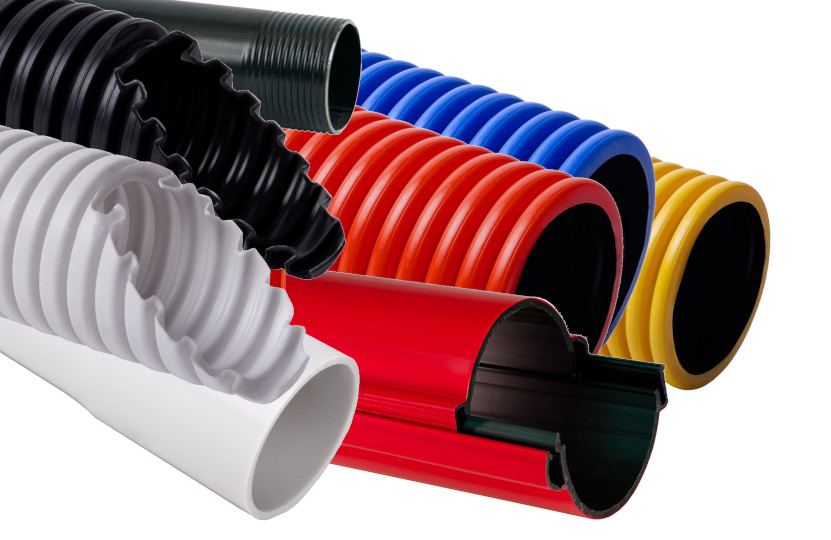

Možnosti uložení kabelu

Kabel uložený ve zdi, betonu, v zemi nebo na střeše je vystaven náročným podmínkám prostředí. Působí na něj chemicky agresivní látky, změny teplot, mechanické namáhání a otřesy, UV záření, vlhkost a povětrnostní vlivy nebo i hlodavci. Jestli má kabel fungovat desítky let v takových podmínkách, je důležité ho dostatečně chránit, nejčastěji pomocí plastové trubky ohebné či pevné. Dalším důvodem je možná výměna kabelu. Jednou zazděný, zasádrovaný nebo do betonu zalitý kabel už nelze vyměnit bez sekání. Proto se doporučují ohebné trubky husí krky a tuhé hrdlové trubky pro přímé části kabelových tras ve zdi i na povrchu. Na slunci a ve venkovních podmínkách se používají UV odolné ohebné trubky. Pokud je kabel uložen do země je nutná dvouplášťová chránička nebo zemní kanál. Povrchové a esteticky příjemné uložení kabelů je možné díky lištám a kanálům v mnoha provedeních, barvách a velikostech. Pro potřeby vyšší mechaické a tepelné ochrany, například v průmyslu, lze použít kovové trubky. Stropní kabelové trasy v halách a komerčních prostorách se také často realizují pomocí kabelové lávky či žlabu. Další možnosti poskytují příchytky a držáky, jež pomáhají s rychlým upevněním kabelu ke stropu, kabelové lávce nebo dřevěnému podkladu.

Instalační silové vodiče

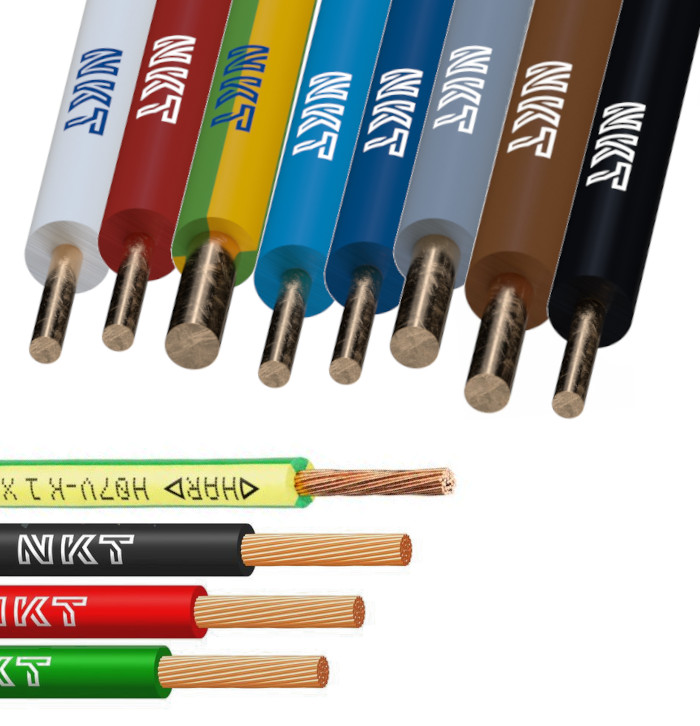

Vedle kabelů u nás najdete také elektrické vodiče, používané především k propojení jističů a dalších instalačních přístrojů v rozvaděči a rozvodnici nebo k propojení svorek rozvodů a vícenásobných zásuvek v elektro krabicích. Pevné vodiče CY mají plné měděné jádro, drát, díky kterému je lze vytvarovat a drží tvar. Naproti tomu, ohebné vodiče CYA mají lanované měděné jádro složené z mnoha drátků. Jejich výhodou je lepší ohebnost a přizpůsobivost ve stísněných prostorech. Proto jsou univerzální, využívané hlavně k propojení různých pomocných kontaktů nebo uzemnění ocelových dveří rozvodnic a podobně.

Ohebné, prodlužovací a venkovní kabely

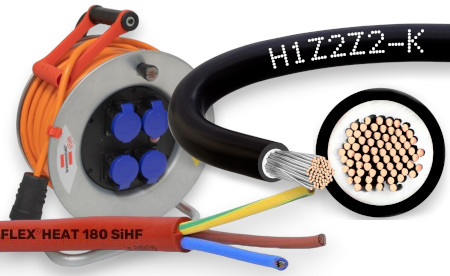

Přívodní kabely – šňůry a prodlužovačky

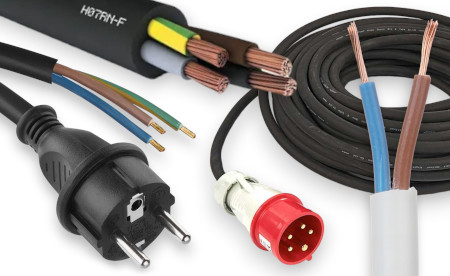

V mnoha případech není kabel pevně uložen. To platí typicky pro přívodní ohebné a flexibilní kabely, sloužící jako elektrický přívod ke spotřebiči nebo jakémukoliv zařízení. Větší flexibilitu potřebují šňůry pro přenosná zařízení a prodlužovací kabely na bubnu. Pro danou aplikaci je vždy rozhodující materiál pláště. Ohebné kabely CYSY s PVC pláštěm výborně vyhovují použití v suchu a normálních podmínkách. Dělí se podle napětí a výkonu. Šňůra pro běžné domácí spotřebiče na 230 V nebo prodlužovací zásuvky jsou určeny kabely H05VV-F, se starším názvem CYSY. Pro vyšší výkony, třífázová zařízení do dílny a průmyslu se používají kabely H07VV-F, taktéž dříve CYSY, s obdobnými vlastnostmi.

Pokud hledáte flexibilní přívodní kabel k pohyblivému zařízení, je lepší gumový kabel s pryžovým pláštěm. Pro běžné spotřebiče a zařízení v dílně a krátkodobě i na zahradu se hodí gumový kabel H05RR-F, známější jako CGSG "střední guma". Je určen pro lehké mechanické namáhání, v suchu až vlhku. Někdy je ale potřeba gumový kabel do náročnějších podmínek. Pro výkonná zařízení a střední mechanické namáhání v průmyslu i zemědělství je vhodný gumový-neoprénový kabel H07RN-F, dříve CGTG "těžká guma". Ten odolá mokru, olejům a zředěným zásadám i kyselinám. Nevadí mu dlouhodobé používání venku. Gumové kabely ale mají i nevýhody, tou hlavní je tření. Guma není kluzká a snadno dojde k odření nebo oděru pláště. Řešením je neoprénový nebo též pancéřový kabel N07V3V3-F, známý jako staveništní kabel, protože je určen hlavně na staveniště. Odolá stejným vlivům jako těžká guma a navíc mu nevadí drsné a mechanicky náročné podmínky. Jeho oranžový povrch je velmi kluzký a hutný. Tento neoprénový kabel mají profesionální prodlužovací kabely na bubnu značky Brennenstuhl. Pro výrobu domácí i venkovní prodlužovací zásuvky stačí konce kabelu opatřit vidlicí a zásuvkou ve zvoleném IP krytí. Samozřejmě, výrobu prodlužovacích kabelů a zásuvek provádí osoba znalá.

Silikonové kabely

Pro vysoké teploty je místo gumového kabelu vhodnější silikonový. Jako přívod k topným zařízením, elektrickým kamnům a sporáku v kuchyni nebo saunovým kamnům a podobně lze použít pouze silikonové kabely například V05SS-F, dříve CSSS nebo saunový kabel SiHF. Výhodou je odolnost proti extrémním teplotám, chemicky agresivním látkám i UV záření. Jsou bezhalogenové a velmi flexibilní, ale jejich nevýhodou je nízká mechanická odolnost, nesmí být mechanicky zatěžované.

Solární kabely

Ve fotovoltaice k propojení solárních panelů jsou potřebné solární kabely, typicky H1Z2Z2-K. Jde o jednožilové kabely větších průřezů pro vyšší napětí 1500 V DC a venkovní podmínky, odolávají nízkým i vysokým teplotám a UV záření. Jejich lanované jádro se skládá z pocínovaných měděných drátků a plášť je zesítěný polymer poskytující lepší odolnost proti povětrnostním vlivům než PVC či PE.

Datové a slaboproudé kabely

Datové kabely

Strukturovaná kabeláž, či datové kabely se nazývají zpravidla kabely pro ethernetové rozvody s připojením síťových prvků konektorem RJ-45. Nejčastější v elektroinstalaci jsou instalační datové kabely obsahující pevné dráty. Pro připojení routeru, počítače a propojení dalších síťových prvků v blízkosti se užívají ohebné patch kabely obsahující licnu. Primární rozdělení strukturované kabeláže je podle kategorie udávající rychlost přenosu a šířku pásma: základní CAT5E je dostatečná pro domácí ethernet, rychlejší a dnes doporučovaná je CAT6, nejrychlejší a profesionální je CAT6A a pro speciální datová centra je určena CAT7 či CAT7A. Dále je důležité vybrat stínění strukturované kabeláže: UTP bez stínění, FTP jednoduché celkové stínění, STP stínění párů, SSTP stínění párů i celkové. Stínění zvyšuje kvalitu a rychlost přenosu dat a je důležité v kategoriích CAT6A a vyšších. Platí, že celkové stínění chrání datový kabel vůči vnějšímu elektromagnetickému rušení například od souběžně uložených silových a řídících kabelů. Stínění párů naopak chrání proti vnitřnímu rušení mezi páry žil, takzvaně "cross-talk". Stínění kabelu je funkční pouze, když je zakončen kovovým konektorem RJ-45 s možností připojení drátku stínění. Pro prvotřídní kvalitu je duležitá čistota mědi, nejvyšší nabízí známá značka strukturované kabeláže Solarix.

Koaxiální kabely

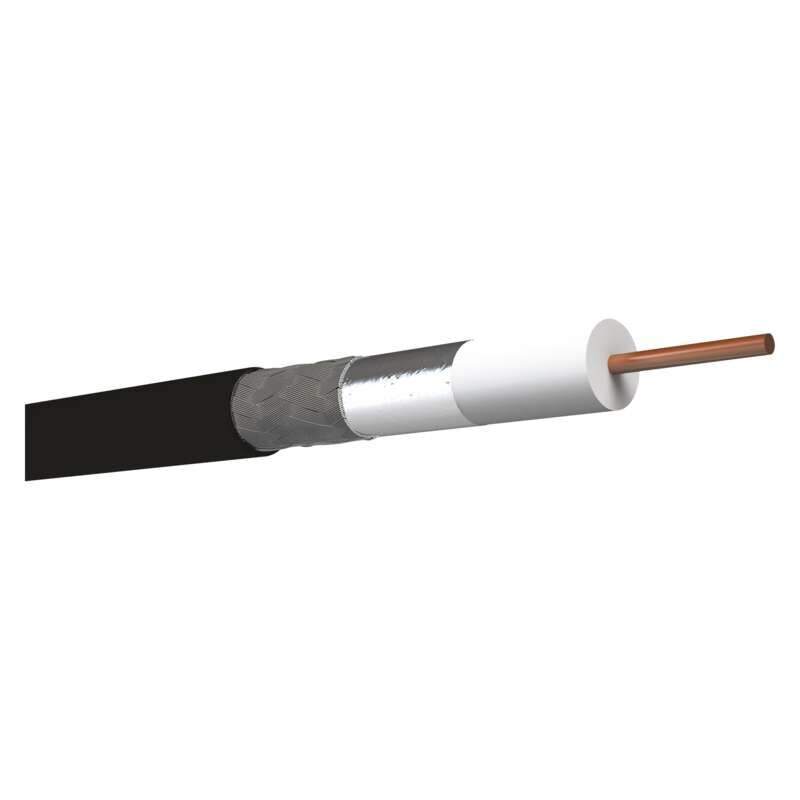

Anténní či koaxiální kabel (zkráceně koax) je souosý elektrický kabel s jedním drátem a jednou či více vrstvami stínění. Má velmi široké použití nejčastěji ve vysokofrekvenční technice (VF) a telekomunikaci: svod od televizní antény, televizní rozvody, připojení set-top boxu, svod od parabolické antény pro družicový přijímač, počítačové sítě a telefony. I zde je důležitý útlum signálu a čistota mědi, rozlišuje se koaxiální kabel s jádrem průměru 1,00 nebo 1,13 mm. Konstrukce koaxiálního kabelu je uzpůsobena přenášet stejnosměrný proud a odrušit nízkofrekvenční signály.

Audio kabely a dvojlinky

Obecně, všechny kabely slaboproudé techniky jsou určeny pro bezpečné napětí do 50 V (nebo nižší). Ve slaboproudé technice se velmi často používá takzvaná dvojlinka pro univerzální účely, například pro zvonkové tlačítko. Jde o plochý kabel se dvojicí jemně laněných žil a izolací s označením polarity. Díky tomu je vhodný i pro stejnosměrné obvody DC. Speciálně pak, pro připojení reproduktorů v AV technice je oblíbený audio kabel, který má větší průřez než dvojlinka a transparentní izolaci. Poskytuje vyšší kvalitu přenosu HiFi signálu i líbivý vzhled.

Sdělovací a telefonní kabely

Pro přenos signálů na větší vzdálenosti ve sdělovací technice nebo telefonních sítích v průmyslu a venkovních sítích se používají sdělovací a telefonní kabely. Obsahují často velký počet žil stočených do skupin po dvou nebo čtyřech a mohou mít stínění. Kabel JYSTY je pro instalaci vnitřních sdělovacích rozvodů, obsahuje 1 až 2 páry žil a stínění, je dimenzovaný pro napětí do 300 V. Kabel SYKFY, určený také pro instalaci vnitřních sdělovacích rozvodů, obsahuje 2 až 20 párů žil a stínění, je dimenzovaný pro napětí do 100 V. Pro vnější telekomunikační sítě je určen kabel TCEPKPFLE obsahující až 25 skupin žil po čtyřech. Má stínění, UV stabilní plášť a lze ho uložit v chráničce do země. Je dimenzovaný do 150 V.

Optické kabely

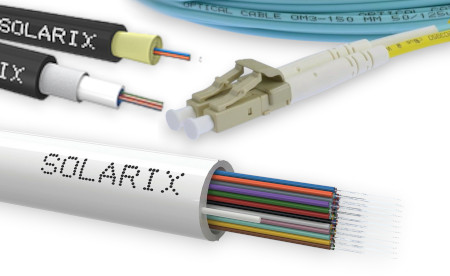

Vedle elektrických kabelů se využívají také optické kabely, zejména jako strukturovaná kabeláž pro rychlé a spolehlivé přenosy dat. Optické kabely nepracují s elektrickým proudem. Fungují na principu totálního odrazu světla uvnitř skleněného vlákna. Optický kabel obsahuje mnoho tenkých skleněných optických vláken průměru obvykle 9 nebo 50 mikronů. Neobsahují kovy a jsou 100% dielektrické, díky tomu jim nevadí silné elektromagnetické rušení od transformátorů a souběžných elektrických kabelů. Pro parametry optických kabelů tedy nelze použít elektrické parametry jako průřez měděného vodiče, jmenovité napětí a proud.

Hlavní rozdíly optických kabelů jsou v počtu různých světelných signálů, takzvaně vidu světla. Optické kabely jsou buď jednovidové nebo vícevidové či mnohovidové. Jednovidové optické kabely (anglicky singlemode) jsou tenká 9 mikronů a určena pro rychlé šíření pouze jednoho parpsku světla. Poskytují přenosové rychlosti až 100 Gbps. Výhodou jednovidových vláken je vyšší ohebnost, nízký útlum světla a tím přenos bez nutnosti zesílení na velké vzdálenosti až 200 km. Dle normy TIA-598C jsou jednovidová vlákna označena žlutou barvou. Dělí se na typ OS1 pro vnitřní instalace a menší vzdálenosti a typ OS2 pro venkovní uložení na větší vzdálenosti. Vícevidové optické kabely či také vícerežimové (anglicky multimode) jsou určeny pro šíření více paprsků světla. Poskytují přenosové rychlosti až 10 Gbps. Nelze je kombinovat s jednovidovými. Vícevidová vlákna umožňují, za cenu vyššího útlumu signálu a silnějšího průměru 50 mikronů, přenos více nezávislých signálů. Jsou proto vhodná pro několik nezávislých datových přenosů na kratší vzdálenost do 1 km. Zároveň jsou méně ohebná. Dle normy TIA-598C jsou vícevidová vlákna označena oranžovou nebo modrou barvou. Dělí se na typy OM2, OM3, OM4 a OM5 podle počtu signálů či režimů.

Nehořlavé kabely

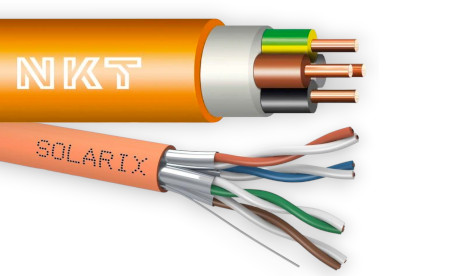

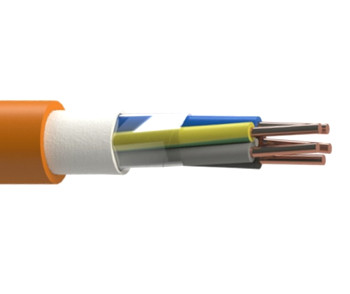

Většina kabelů v elektroinstalaci nevydrží teploty při požáru a navíc sami mohou přispívat k šíření požáru odletujícími hořícími kapkami a produkovat toxický kouř. Jde většinou o PVC nebo PE plášť. Naproti tomu, nehořlavé kabely, přesněji oheň retardující kabely a kabely funkční při požáru mají plášť ze speciálních nehořlavých materiálů. Jsou to typicky bezhalogenové a nízkodýmivé kabely s třídou reakce na oheň B2ca, případně horší Cca. Třída reakce na oheň CPR hodnotí velmi přísně chování kabelů v podmínkách požáru s doplňkovým hodnocením vývinu kouře, odletujících hořících kapek a také kyselostí (aciditou) kouře. Silové kabely oheň nešířící a bezhalogenové se používají v silových rozvodech v prostorách, kde jsou kladeny vysoké nároky na ochranu osob, zařízení, konstrukcí a materiálů např. ve veřejných prostorách, nákupních centrech, v nemocnicích, hotelech, tunelových stavbách. Jsou nepostradatelné v nouzových systémech se zachováním funkčnosti při požáru. Lze je využít v prostředí suchém i mokrém. Konstrukce splňuje požadavky norem řady HD 604 - specielní provedení pro elektrárny. Nehořlavé kabely mohou být uloženy v prostředí s nebezpečím výbuchu Zóna 1, 2, za dodržení podmínek jiskrové bezpečnosti dle ČSN EN 60079-11. Dále také existují datové nehořlavé kabely (značky Solarix). Lze je instalovat do dutých požárně dělících příček nebo do kovových žlabů a kabelových lávek.

Konstrukce kabelů a vodičů

Jádro	Třída podle ČSN EN 60228	Popis
RE	třída 1	Plné jádro "drát" Cu do průřezu 16 mm² nebo Al do průřezu 35 mm². Pro pevné uložení v elektroinstalaci. Po ohnutí drží tvar. Příklady: kabely CYKY, CYKYLo, AYKY, datové instalační kabely, koaxiální kabely, vodiče H05V-U (CY).
RM	třída 2	Mnohodrátové "laněné" jádro Cu nebo Al pro větší průřezy než RE. Pro pevné uložení, obvykle v zemi. Příklady: 1-CYKY, 1-AYKY, silové a průmyslové kabely.
RF	třída 5 / 6	Mnohodrátové "jemně laněné" jádro "licna" Cu nebo pocínované Cu, ohebné a flexibilní. Pro volné, nepohyblivé a pohyblivé uložení, přívodní šňůry a prodlužovací kabely. Příklady: H05VV-F (CYSY), patch kabely, solární kabely H1Z2Z2-K, audio kabely, vodiče H05V-K (CYA).
SE	třída 1	Sektorové jednodrátové jádro Al větších průřezů než RM. Pro pevné uložení, obvykle v zemi. Příklady: 1-AYKY, silové a průmyslové kabely.
SM	třída 2	Sektorové mnohodrátové jádro Cu nebo Al komprimované větších průřezů než RM. Pro pevné uložení, obvykle v zemi. Příklady: 1-CYKY, 1-AYKY, silové a průmyslové kabely.

Materiál	Kódové označení	Popis
PVC	Y (např. CYKY)	Polyvinylchlorid, nejčastější izolace a plášť pro vnitřní podmínky, v suchu a normálních teplotách.
pryž, guma	R (harmonizované), SG (např. CGSG)	"Střední guma", nejčastější izolace a plášť pro venkovní podmínky (krátkodobě), na zahradu. Lehké mechanické namáhání, v suchu i vlhku a normálních teplotách, UV stabilní.
chloroprénová pryž	N (harmonizované), TG (např. CGTG)	Plášť "těžká guma" pro venkovní podmínky (dlouhodobě), zemědělství a průmysl. Střední mechanické namáhání, v suchu i mokru a normálních teplotách. UV stabilní, odolný vůči olejům a zředěným kyselinám.
silikonová pryž	S (harmonizované)	Silikonový plášť je odolnější vůči extrémním teplotám nízkým i vysokým. Pro přívod k topným zařízením, saunovým kamnům. Lehké mechanické namáhání, v suchu i mokru.
neoprénový PVC	např. N07V3V3-F	Neoprénový plášť staveništních kabelů je lépe oděruodolný než gumové kabely. Pro venkovní podmínky, staveniště a průmysl. Střední mechanické namáhání, v suchu i mokru a nízkých i vyšších teplotách. UV stabilní, odolný vůči olejům.
PE	např. SXKD..PE	Polyethylen, nejčastější plášť strukturované kabeláže pro venkovní podmínky, UV stabilní, v suchu a normálních teplotách.
XLPE	např. H1Z2Z2-K	Plášť XLPE je bezhalogenový zesítěný polyethylen používaný pro solární kabely H1Z2Z2-K a další. Pro venkovní podmínky, v suchu i mokru, nízké i vyšší teploty, UV stabilní.
LSOH	např. SXKD..LSOH	Bezhalogenový plášť strukturované kabeláže, s nízkým vývinem kouře při hoření. Vhodné pro vyšší ochranou osob, školy, nemocnice, veřejné prostory. V suchu a normálních teplotách.
LSOHFR, FRNC	např. SXKD..LSOHFR, CXKH-R	Oheň retardující "nehořlavý", nekorozivní, bezhalogenový plášť strukturované kabeláže a silových kabelů, s nízkým vývinem kouře při hoření, s třídou reakce na oheň B2ca. Vhodné pro protipožární trasy a systémy funkční při požáru.

Barevné značení žil a kabelů

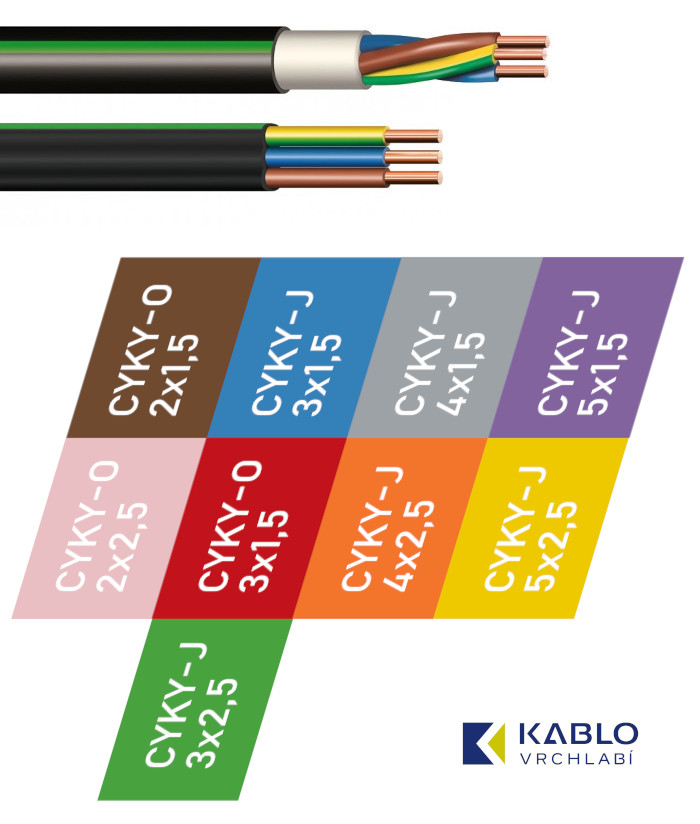

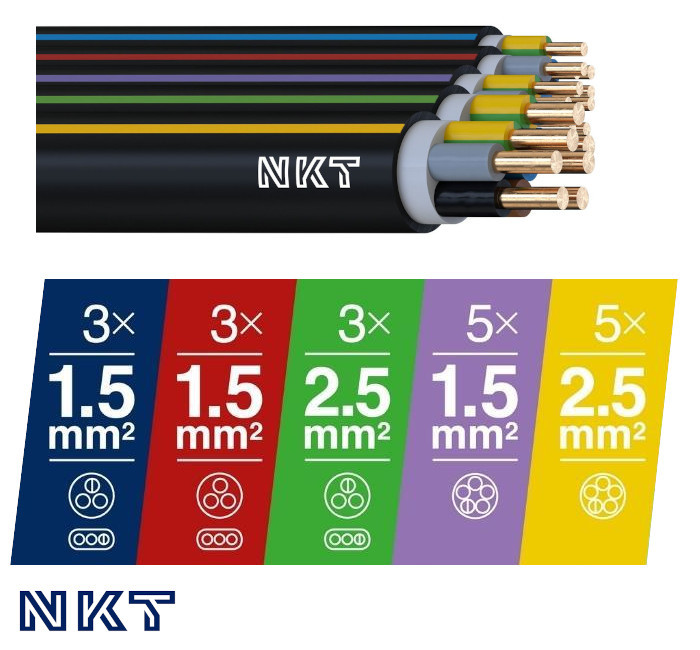

Moderním trendem výrobců kabelů je nabízet instalační kabely CYKY a CYKYLo s barevným proužkem na plášti tak, aby bylo možné na první pohled určit počet, průřez i barvu žil kabelu. Tím se zpřehlední domovní elektroinstalace, kde se nejčastěji kabely CYKY používají. Tyto kabely s barevným proužkem nabízí pod názvem PLUS CYKY a PLUS CYKYLo 450/750 V výrobci NKT a Kablo Vrchlabí. Naleznete je u nás.

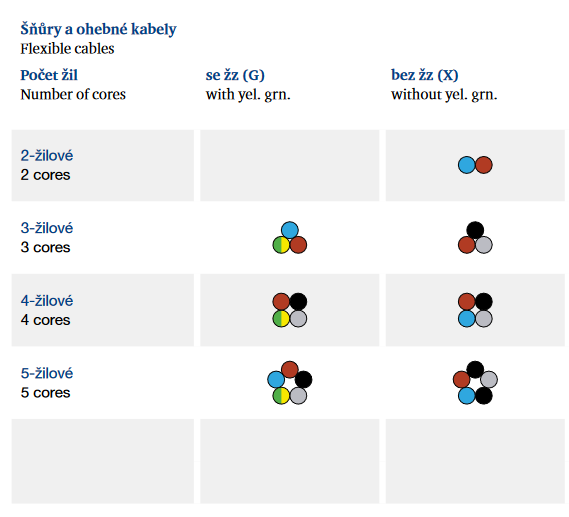

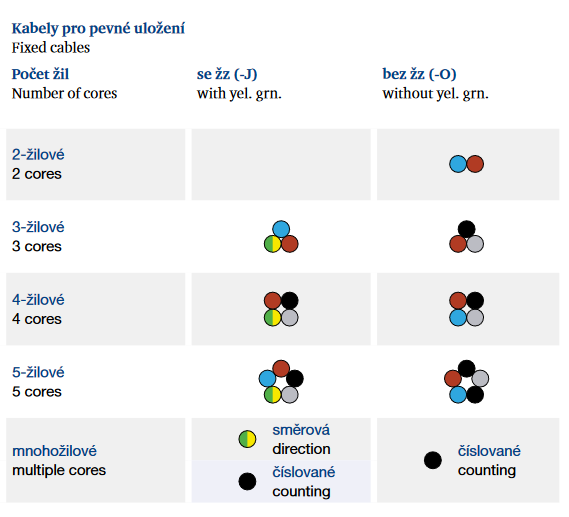

Barvy žil silových kabelů určují normy ČSN 33 0166 ed.2, STN 34 7411 ed.10, HD 308 S2. Kombinace barev žil je určena zvlášť pro různé počty žil v kabelu. Některé v Česku používané silové kabely, typicky CYKY a AYKY, nemají mezinárodní harmonizované značení tvaru "H..". Jejich české označení je doplněno písmenem určujícím, zda obsahují zelenožlutý ochranný vodič. Kabely obsahující zelenožlutý vodič končí písmenem J nebo G, například CYKY-J 3x1,5 nebo CYSY 3G1,5. Kabely bez zelenožlutého vodiče končí písmenem O nebo X, například CYKY-O 2x1,5.

Technické normy kabelů a vodičů

Níže naleznete nejdůležitější platné technické normy týkající se elektrických kabelů a vodičů nízkého napětí (do 1 kV AC). Pamatujte, že v elektroinstalaci jsou kabely zařazeny mezi stavební výrobky a proto se na ně vztahují také požadavky na stavby v příslušných zákonech a vyhláškách.

ČSN 34 7411
Elektrické kabely pro jmenovité napětí 450/750 V s PVC termoplastickou izolací a pláštěm pro pevné uložení – specifikuje použití, jmenovité hodnoty, značení a veškeré požadavky na silové instalační kabely, zejména CYKY a CYKYLo. Je platná od roku 2014.

ČSN 33 0166 ED.2:2002
Označování žil kabelů a ohebných šňůr – specifikuje barvy žil kabelů. Je platná od roku 2002, v identickém znění s mezinárodní normou HD 308 S2:2001.

ČSN EN 50565-1
Elektrické kabely - Pokyny pro používání kabelů se jmenovitým napětím nepřekračujícím 450/750 V (U₀/U) - 1 Obecné pokyny – specifikuje použití, jmenovité hodnoty, značení a veškeré požadavky na silové instalační kabely. Je českou verzí evropské normy EN 50565-1:2014, platná od roku 2014.

ČSN EN 50565-2
Elektrické kabely - Pokyny pro používání kabelů se jmenovitým napětím nepřekračujícím 450/750 V (U₀/U) - 2 Specifický návod pro typy kabelů související s EN 50525 – specifikuje konstrukční detaily a mezní podmínky pro konkrétní typy kabelů. Je českou verzí evropské normy EN 50565-2:2014, platná od roku 2015.

ČSN EN 50575
Silové, ovládací a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň – zaměřuje se na kabely v podmínkách požáru, charakteristiky tříd reakce na oheň, metody zkoušení a značení. Je českou verzí evropské normy EN 50575:2014, platná od roku 2015.

ČSN EN 60754-1
Zkouška plynů vznikajících při hoření materiálů z kabelů - 1 Stanovení obsahu halogenovodíku – specifikuje doplňkovou třídu reakce na oheň. Je českou verzí evropské normy EN 60754-1:2014, platná od roku 2015.

ČSN EN 60754-2
Zkouška plynů vznikajících při hoření materiálů z kabelů - 2 Stanovení acidity (měřením pH) a konduktivity – specifikuje doplňkovou třídu reakce na oheň. Je českou verzí evropské normy EN 60754-2:2014, platná od roku 2015.

ČSN EN IEC 60754-3
Zkouška plynů vznikajících při hoření materiálů z kabelů - 3 Měření nízké úrovně obsahu halogenů iontovou chromatografií – specifikuje bezhalogenové materiály. Je českou verzí evropské normy EN IEC 60754-3:2019, platná od roku 2020.
