Jak vybrat chráničku kabelu do země?
Kabelové vedení v zemi je nutno uložit do chráničky. Jde o kvalitní ochranu elektrických a optických kabelů před vnějšími vlivy, pro spolehlivě fungující vedení desítky let. Představíme nejoblíbenější chráničky značky KOPOS a FRÄNKISCHE. Poradíme, jak se v nich vyznat a podle čeho vybrat tu správnou ohebnou trubku pro domovní i průmyslové rozvody.
Podle čeho vybrat chráničku kabelů do země?
Kabelová chránička do země je ohebná dvouplášťová nebo tuhá trubka sloužící především k mechanické ochraně uloženého vedení a proti vniknutí vody a zeminy. Zajišťuje spolehlivou funkčnost elektrického vedení po desítky let. Tato chránička do země má vyšší mechanickou odolnost a dvouplášťovou stěnu, tím se liší od husích krků do elektroinstalace. Použití chráničky obvykle udává projektová dokumentace na základě norem, podmínek prostředí a zkušeností. V každém případě je užitečné vyznat se ve vlastnostech chrániček.
V první řadě vybíráme chráničky do země podle mechanické odolnosti, přesněji pevnosti v tlaku udávanou v Newtonech (maximální síla působící na jednotkovou délku). Dělí se do tříd podle ČSN EN 61386-1 ed.2: velmi nízká 125 N, nízká 320 N, střední 750 N, vysoká 1250 N a velmi vysoká 4000 N. Dále je velmi důležitý materiál chráničky, který rozhoduje o použití v různém prostředí, v zemi, pro zalití betonem a další. Bezhalogenový elektroinstalační materiál se používá v prostorech s vyšší ochranou osob i majetku: veřejné prostory, nemocnice, školy, divadla, letiště, nákupní centra a další. Výhodou je kombinace bezhalogenový materiál s nízkou kouřovostí, pro ochranu osob při požáru.
Ohebné chráničky do země

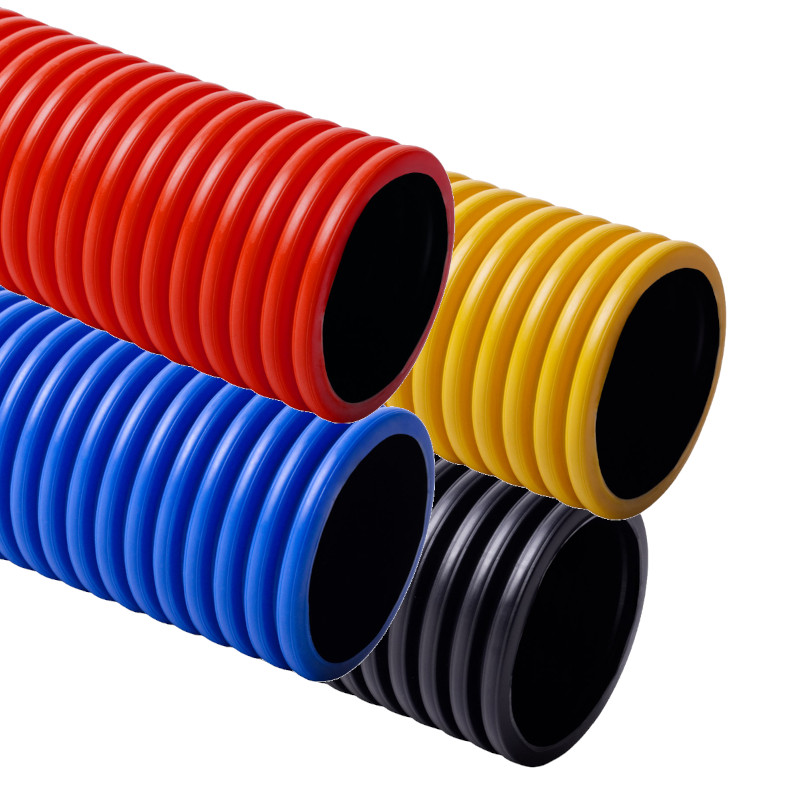

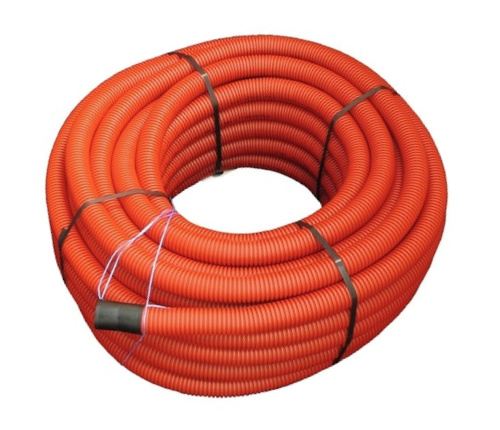

KOPOS KOPOFLEX – ohebné dvouplášťové korugované chráničky HDPE se střední mechanickou odolností 450 N / 20cm pro uložení energetického i telekomunikačního vedení do země. Chránička obsahuje protahovací provázek a spojku. Vnitřní strana je zvlněná. Dostupné v průměrech 40 - 200 mm a různých barvách.

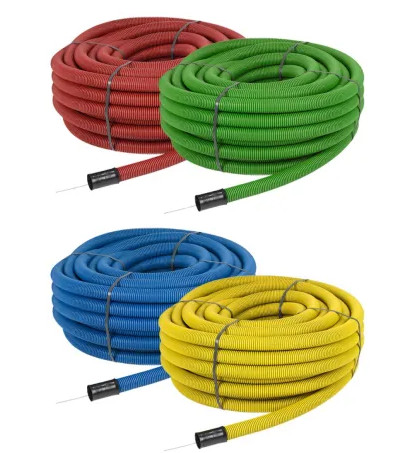

FRÄNKISCHE KABUFLEX – ohebné dvouplášťové korugované chráničky PE se střední mechanickou odolností 450 N pro uložení energetického i telekomunikačního vedení do země. Vhodné pro uložení pod vozovku, parkoviště a více namáhaná místa. Chránička obsahuje protahovací drát a spojku. Dostupné v průměrech 40 - 160 mm a různých barvách.
KOPOS chráničky optického kabelu – ohebné jednoplášťové chráničky HDPE s normální odolností proti nárazu dle ČSN EN 61386-24. Vnitřní strana má jemné drážkování usnadňující zavádění kabelu. Dostupné v průměrech 20 - 44 mm a různých barvách.
Tuhé chráničky do země
KOPOS KOPODUR – tuhé dvouplášťové korugované chráničky HDPE se střední mechanickou odolností 450 N / 20cm pro uložení energetického i telekomunikačního vedení do země. Vhodné pro přímé trasy v kombinaci s KOPOFLEX pro oblouky. Vnitřní strana je hladká. Dostupné v průměrech 40 - 200 mm a různých barvách.
KOPOS KOPOHALF – tuhé dělené chráničky HDPE nebo PVC s vyšší mechanickou odolností 450 N / 20cm nebo 750 N / 20cm pro ochranu vedení v zemi. Jejich výhodou je systém se zaklapávacím víkem, umožňující i dodatečnou ochranu již položeného vedení. Vhodné pro přímé trasy. Dostupné v průměrech 110 a 160 mm a různých barvách.
KOPOS KOPOKAN – tuhé zemní kanály PVC pro inženýrské sítě uložené v zemi. Vhodný pro nahrazení betonových žlabů. Dostupné v průřezech 100x100 až 200x125 mm² a různých barvách.
Jak protáhnout kabel chráničkou?
Kabely se protahují skrz chráničku uvázáním za protahovací strunu (neboli protahovací pero, drát, provázek) a zatažením skrz celou chráničku. Hlavní faktor ztěžující protažení kabelu je tření. Profesionálové doporučují tento postup:
- Nejjednodušší je protáhnout kabely chráničkou ještě před uložením chráničky.
- Pokud nemáte chráničku s drátkem, protáhněte nejprve strunu či provázek (s využitím vysavače).
- Ke struně, drátu či provázku uvažte kabelový svazek a protáhněte jej.
- Pokud je to možné, protahujte všechny kabely (kabelový svazek) najednou. Jde to snadněji než přidat kabel dodatečně.
- Využívejte prostor (průřez) chráničky pouze z 50 - 60 %.
- Při zavádění kabelů do již instalované chráničky protahujte kabelovou trasu s maximálně dvěma ohyby.
- Pokud kabel nejde protáhnout, musíte snížit tření namazáním kabelu.

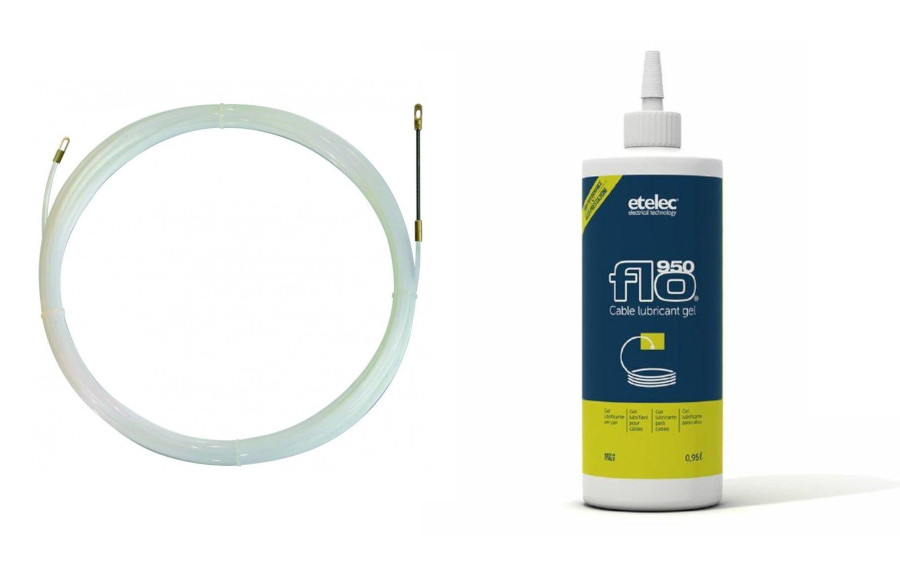

Ke snížení tření nejlépe funguje profesionály používaný mazací gel na kabely (lubrikant) Etelec FLO transparentní a chemicky nezávadný. V nouzi lze použít i mýdlovou vodu. Některé chráničky mají protahovací drátek již od výrobce, jsou to chráničky KOPOS s drátem označeny kódem ..D, například 1416E_K50D. Vlastní protahovací struna se vyplatí, pokud protahujete kabely často nebo potřebujete dodatečně zavést či vyměnit kabel v instalované chráničce.
Příslušenství chrániček ke spojování a zakončení

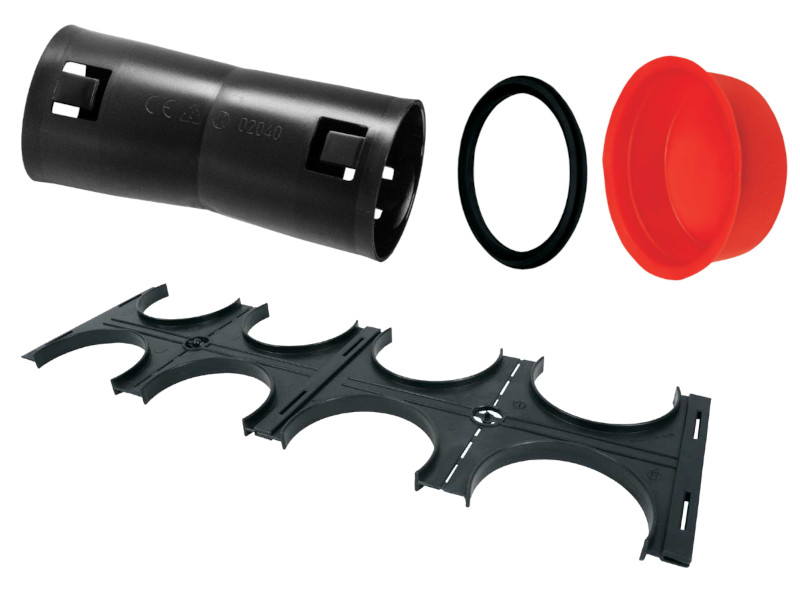

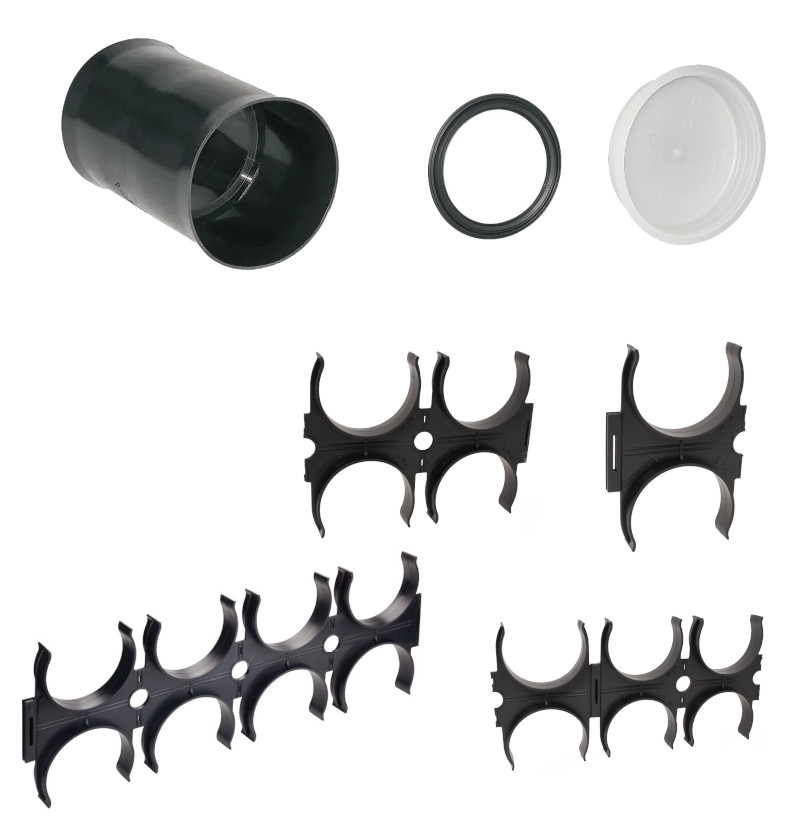

Spojka ke spojení dvou chrániček, brání vniknutí písku. Spojka je dostupná pro každou řadu ohebných a tuhých chrániček. Spojku lze doplnit o těsnící kroužek, zajišťující vodotěsné krytí IP67. Uzavírací víčko či zátka proti vniknutí písku slouží pro dočasné i trvalé zakrytí chráničky na stavbě a při pokládce. Větší množství chrániček ve výkopu se uspořádá paralelně pomocí distanční rozpěrky.
| Příslušenství | KOPOS KOPOFLEX a KOPODUR | FRÄNKISCHE KABUFLEX |
|---|---|---|
| spojka | 02xxx | 19910xxx |
| těsnící kroužek | 16xxx | 19980xxx |
| zátka / víčko | 17xxx | 19970xxx |
| distanční rozpěrka | 07xxx/8 | 1994xxxx |
Tabulka s kódy příslušenství chrániček výrobců KOPOS a FRÄNKISCHE.
Široký výběr uvedených chrániček do země - ohebných, tuhých a dělených - značek KOPOS a FRÄNKISCHE najdete u nás.
