2CPX052230R9999 CA15R -rozvodnice nástěnná, s dvířky 48 modulů

Nástěnná rozvodnice ABB ComfortLine Compact CA15R je kompletní oceloplechová skříň s plnými dvířky a prostorem pro 48 modulů (4 řad x 12 modulů). Tyto kompaktní distribuční rozvodnice vyhovují náročným požadavkům instalačních firem na flexibilitu, soubor funkcí a jednoduchost instalace. Díky velkoryse uspořádanému prostoru nabízí dostatek místa pro budoucí instalaci různých přístrojů.

Vlastnosti ABB ComfortLine Compact CA15R

• Nástěnná montáž na zeď
• S distribučními panely
• Pro přístroje montované na DIN lištu
• Rozteč mezi lištami DIN 150 mm
• S rychlosvorkami N/PE
• S kompenzací hloubkové úrovně
• Velký počet kabelových vstupů různých velikostí
• Jedna membránová příruba nahoře, v šířce panelu
• Dvířka s otočným tyčovým uzávěrem
• Plastové kryty se šroubovým rychlouzávěrem
• S přípravkem pro odlehčení pnutí kabelů

Technické parametry

• Počet modulů: 48 (4 x 12)
• Počet řad: 4
• Rozteč mezi lištami DIN 150 mm
• Typ dvířek: plná, ocelový plech, bílá prášková barva RAL 9016
• Krytí: IP44
• Splňuje normy: DIN EN 61439-1/-3
• Třída ochrany: II dvojitá izolace
• Mechanická odolnost: IK07
• Pracovní napětí: 400 V AC
• Jmenovitý proud: do 125 A
• Výbava: DIN lišty, rychlosvorky N/PE, lišta pro vedení kabelu, čelní kryty, dveře, montážní příslušenství, popisné štítky, návod
• Materiál: oceloplech
• Orientace otevírání dveří: vpravo / vlevo
• Max. úhel otevření dveří: 120°
• Výkonová ztráta (při převýšení teploty o Δt 20K): 37,6 W

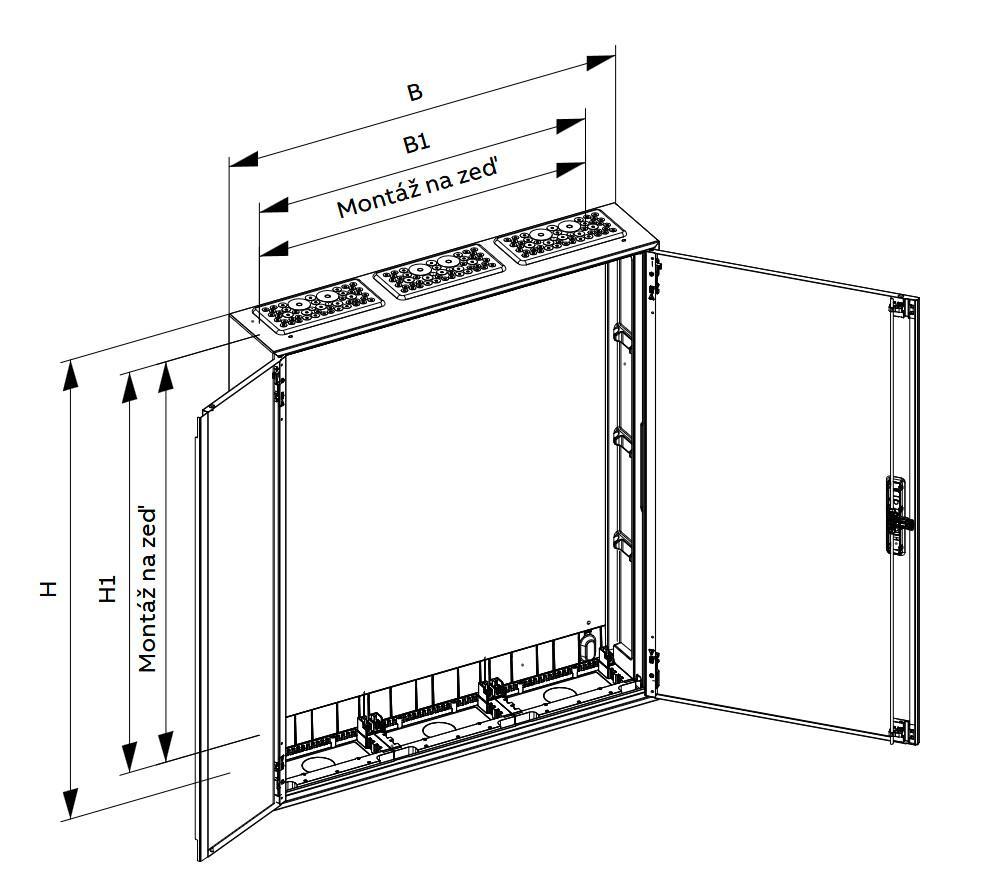

• Vnější rozměry: 800 × 300 × 160 mm

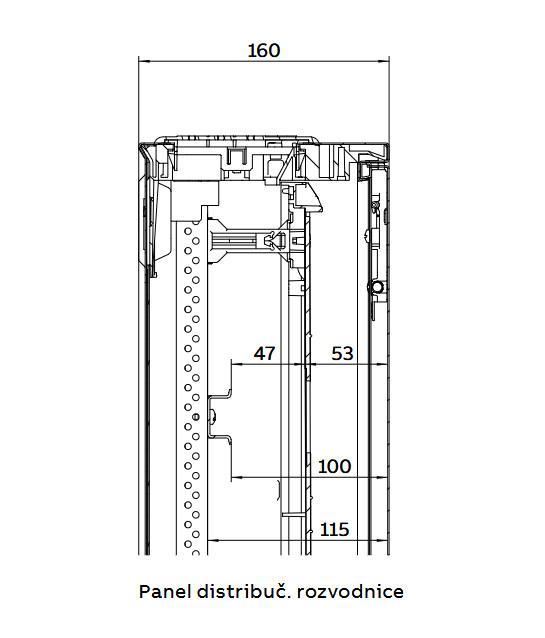

• Hloubka: 160 mm
• Rozměry montáže na zeď: 728 x 175 mm
