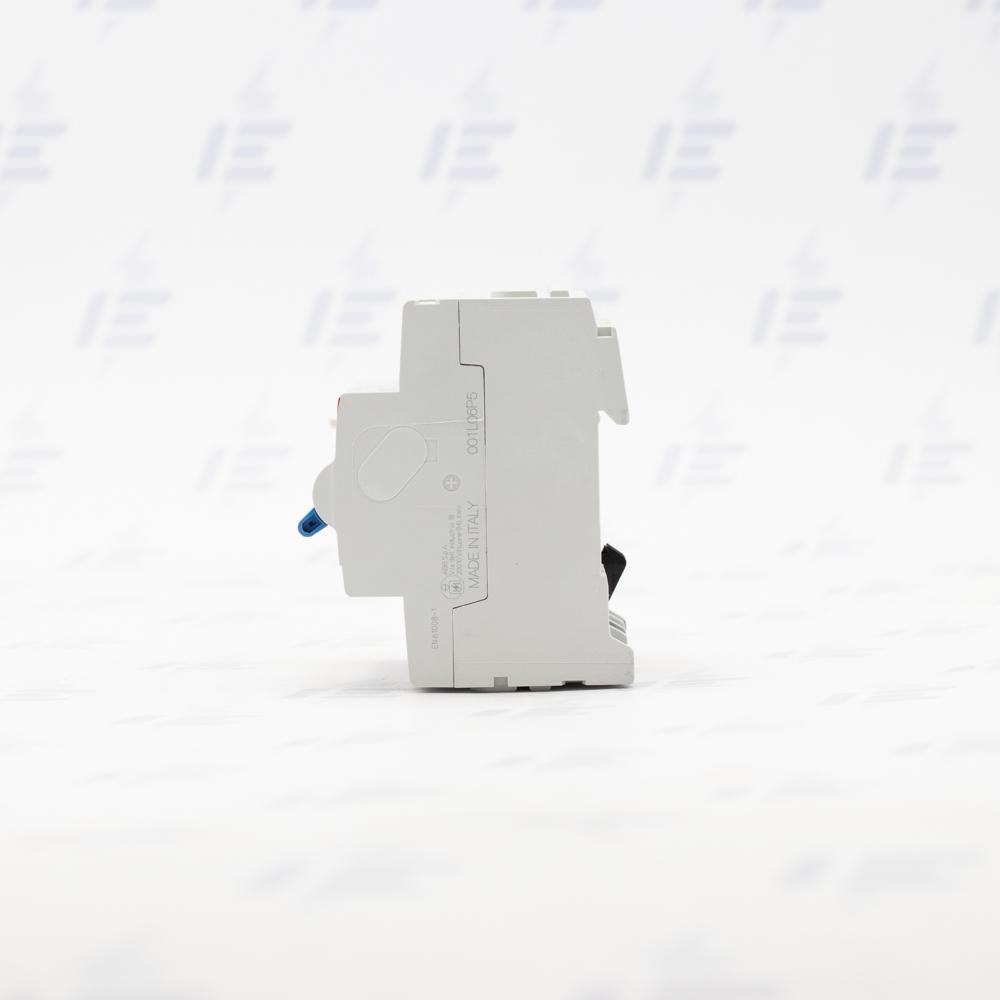

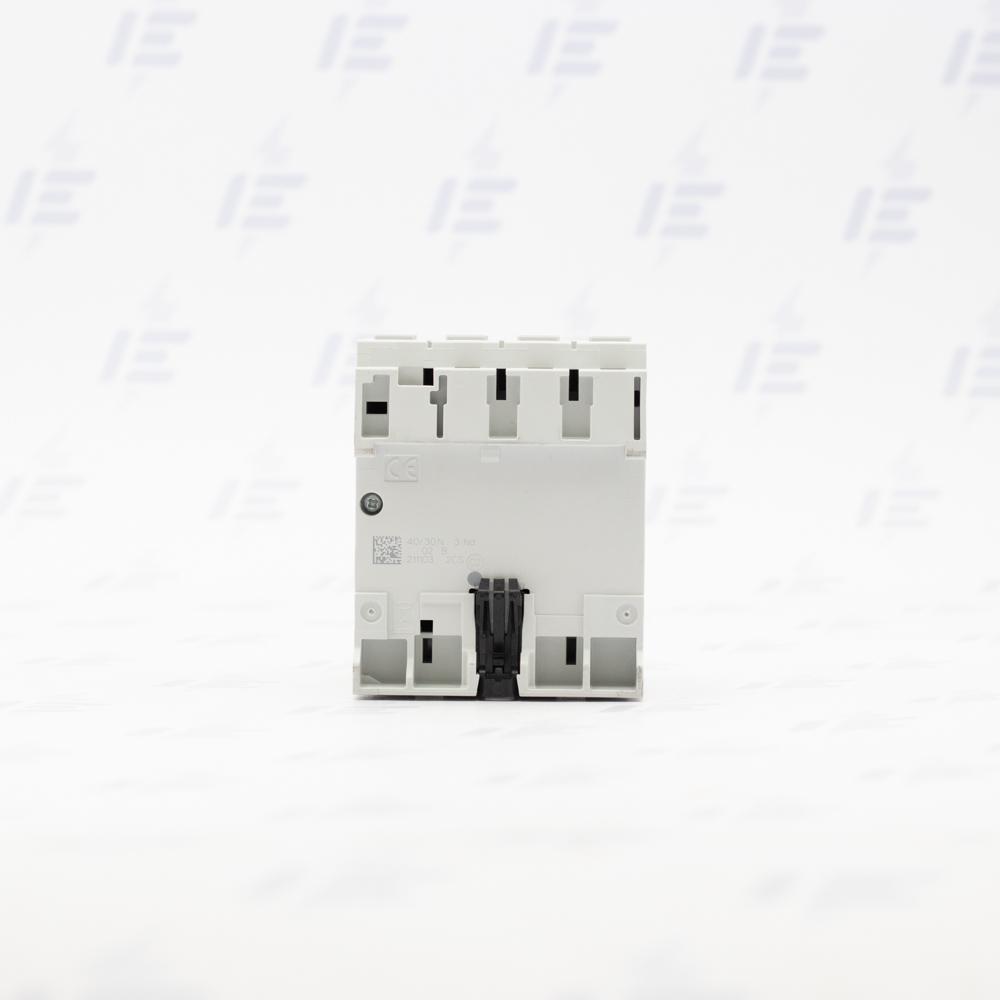

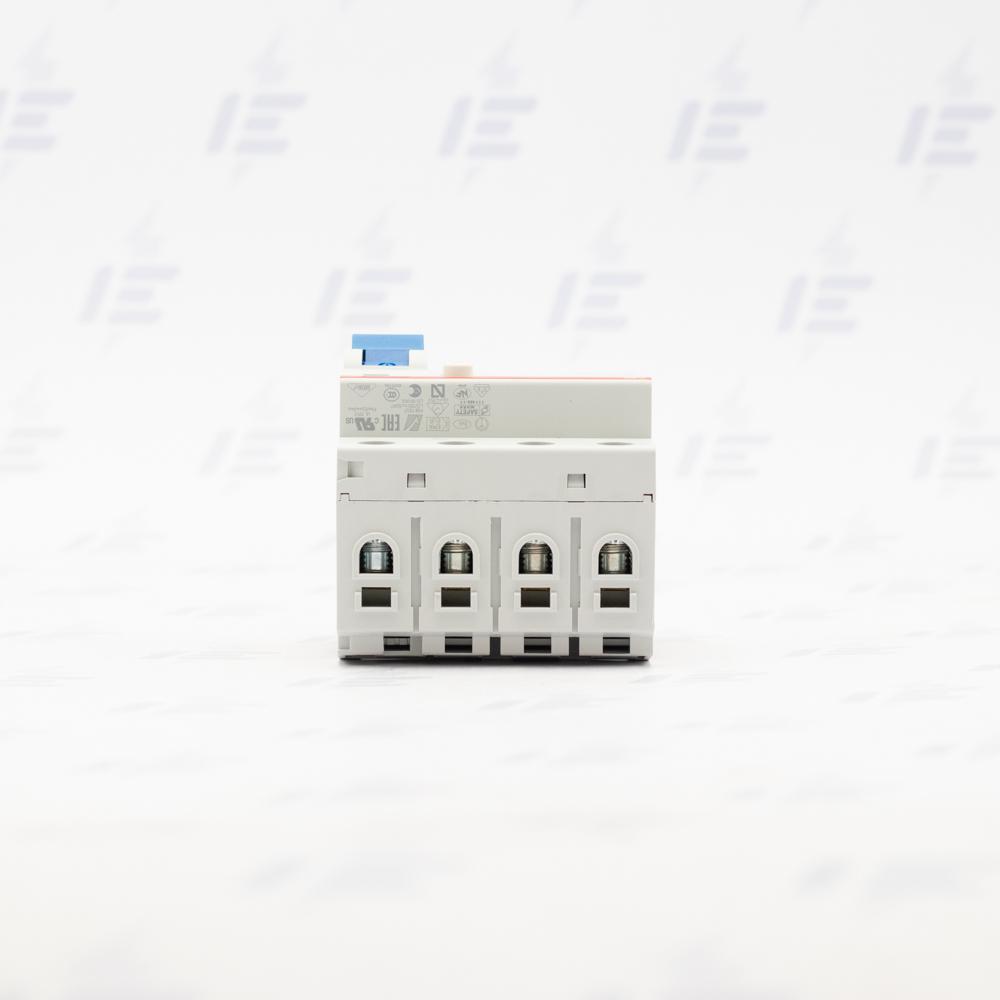

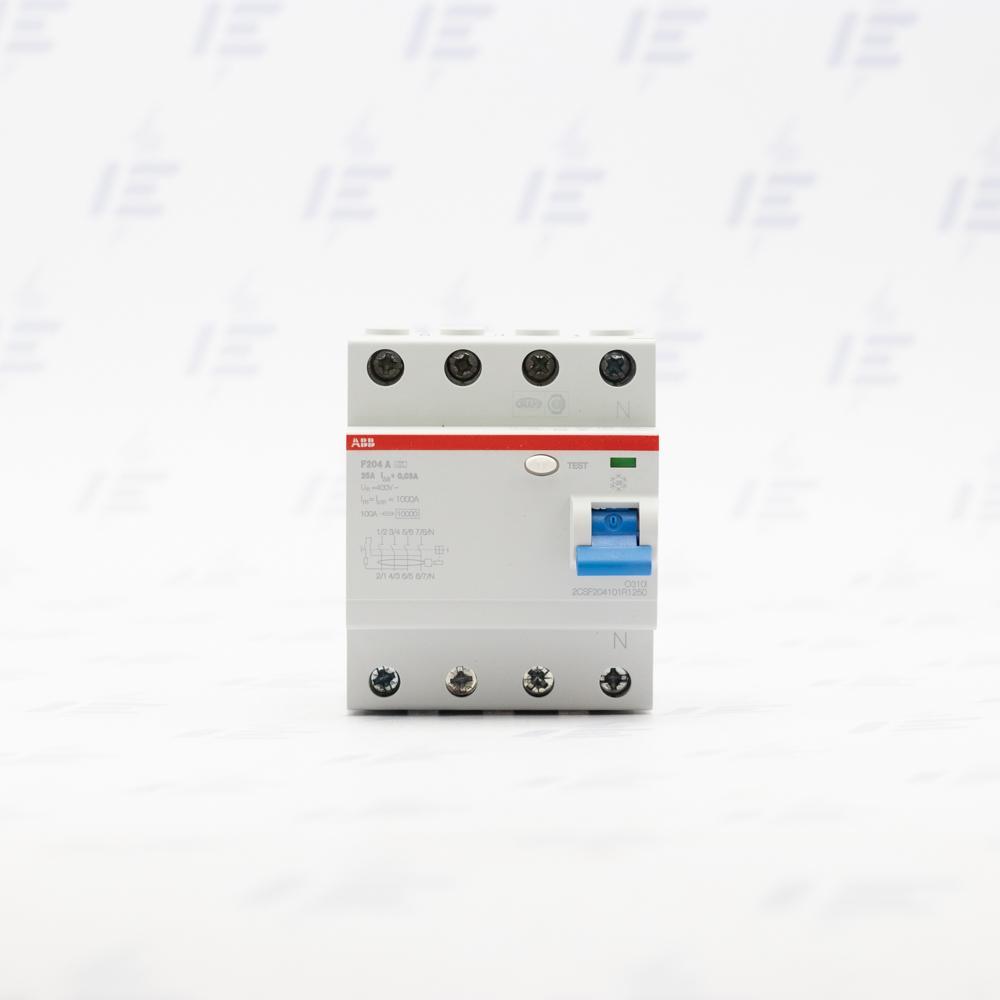

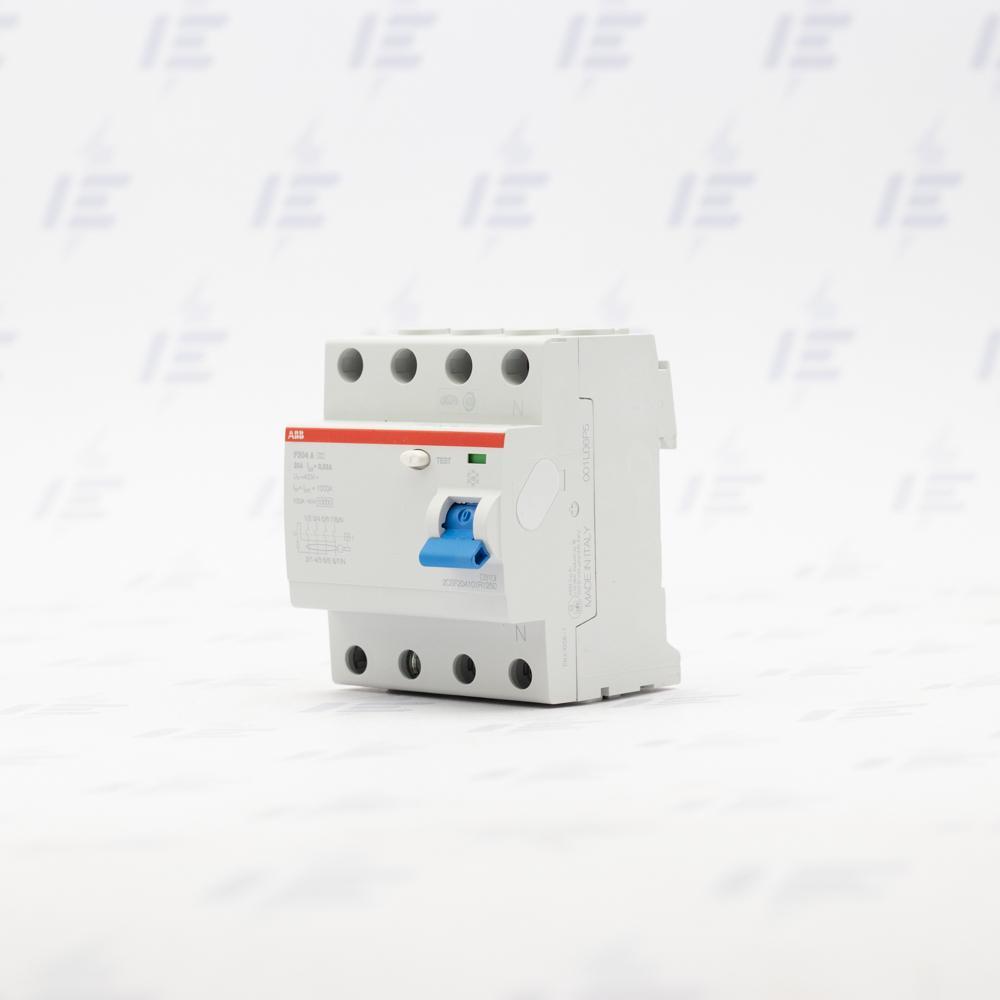

2CSF204101R1250 F204 A-25/0,03
Třífázový hlavní proudový chránič ABB F204, jmenovitý proud 25A, reziduální proud 30mA typ A, vypínací schopnost 10 kA, pro střídavé napětí 230V/400V AC. ABB 2CSF204101R1250
Info o produktu
Číslo zboží
- 4AN00969
Výrobce
- ABB
Kód výrobce
- 2CSF204101R1250
EAN
- 8012542783404
Podrobné informace k produktu 2CSF204101R1250
F204 A-25/0,03
Třífázový hlavní chránič z řady instalačních hlavních chráničů ABB F200 do 63 A ve dvoupólovém i čtyřpólovém provedení, se zkratovou vypínací schopností 10 kA a detekcí reziduálních proudů 30, 100 nebo 300 mA typu A či AC. Zajišťuje ochranu proti úrazu elektrickým proudem. Tyto proudové chrániče jsou určeny pro hlavní ochranu objektu v domovní i průmyslové instalaci. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, svorky pro velké průřezy vodičů a pro jazýčkové propojovací lišty po obou stranách a optická signalizace stavu. Splňuje požadavky normu ČSN EN 61008-1.
Proudový chránič citlivý na reziduální proudy typu A je doporučovaný, detekuje spolehlivě pulzující stejnosměrné i střídavé proudy. Lze jej použít pro většinu spotřebičů a zařízení, například: myčka, pračka, sušička, LED svítidla, počítače, chytré spotřebiče, mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, okružní pila, čerpadlo bazénu. Avšak pro tepelná čerpadla, oběhová čerpadla a klimatizace lépe vyhovuje speciální typ F. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.
Technické parametry
- Počet modulů: 4
- Jmenovitý proud: 25 A
- Jmenovitý reziduální proud: 30 mA
- Typ: A
- Jmenovitý podmíněný zkratový proud s předřazenou pojistkou: 10 kA
- Možnost dovybavit proudový chránič příslušenstvím: Ano
- Indikátor polohy kontaktů: Ano
- Rázová odolnost (vlna 8/20): 250 A
- Jmenovité napětí: 230/400 V AC
- Jmenovitá frekvence: 50/60 Hz
- Stupeň krytí: IP20
- Teplota okolí: -5…+40 °C
- Skladovací teplota: -40…+70 °C
- Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
- Připojení pružného Cu vodiče: max. 25 mm2
- Utahovací moment: 2,8 Nm
- Max. průřez přípojnic: 10 mm2
- Montážní poloha: libovolná
- Napájecí strana: libovolná
- Rozměry (VxHxŠ): 85x69x70 mm
Hmotnost: | 0,36 |
---|---|
Počet pólů: | 4 |
Typ produktu: | proudový chránič RCCB |
Funkce ochrany: | reziduální proudy |
Jmenovitý proud: | 25 A |
Jmenovité napětí: | 230/400 V AC |
Počet fází: | 3 |
Vypínací schopnost: | 10 kA |
Typ reziduálního proudu: | A |
Stupeň krytí : | IP 20 |
Reziduální proud: | 30 mA |
Typ propojovacích kontaktů: | pin |
Modulová šířka: | 4 |
