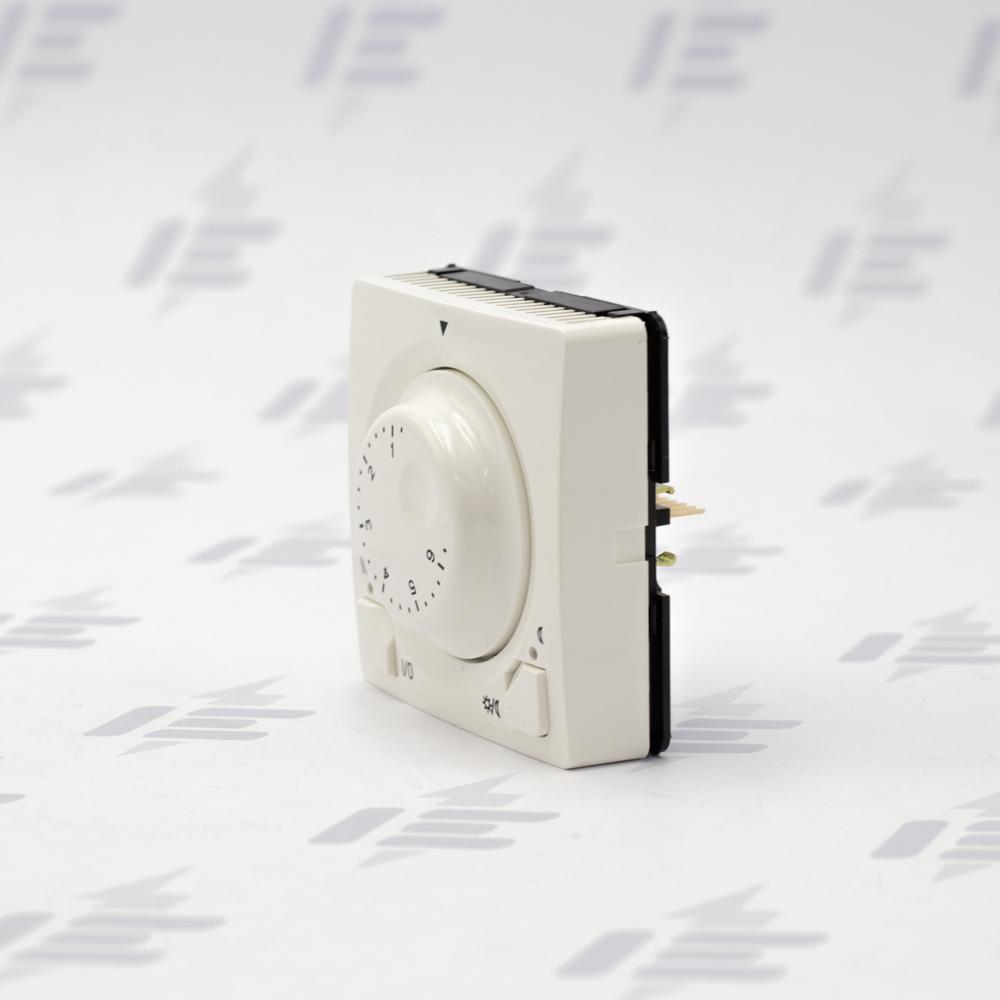

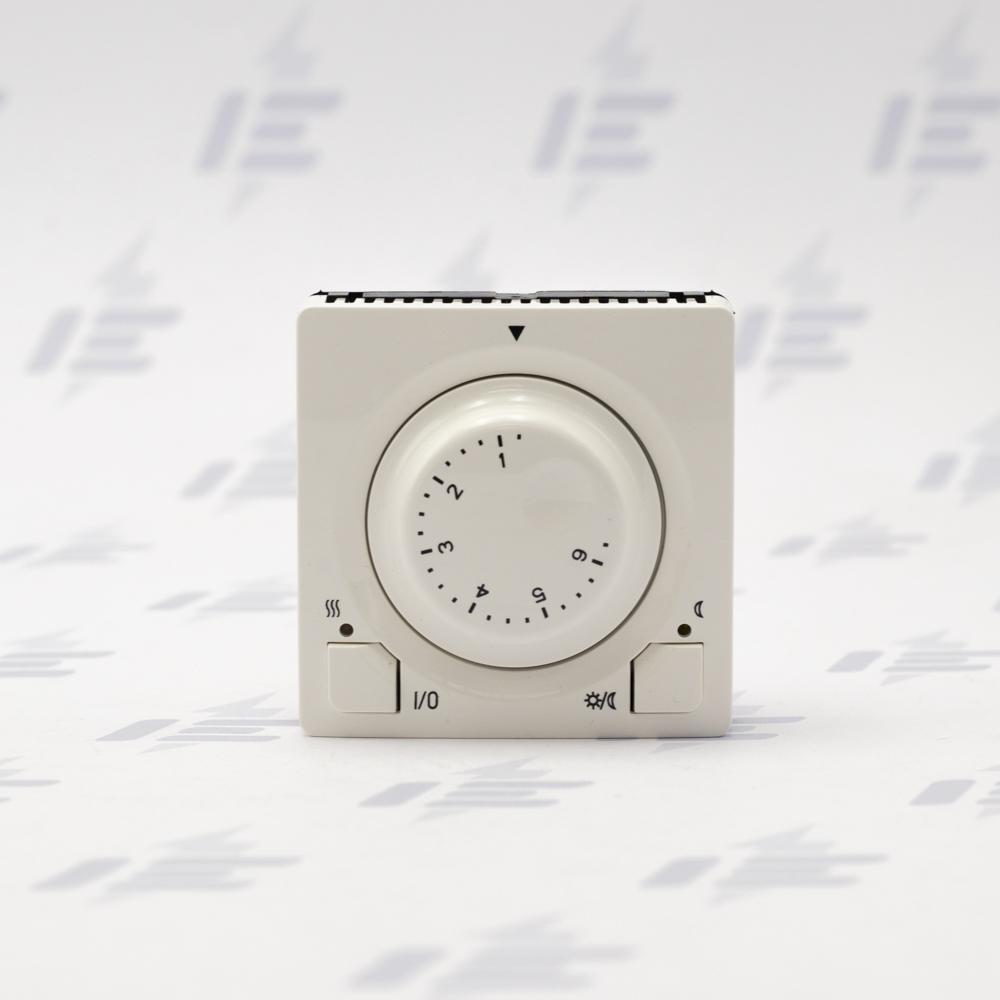

3292G-A10101 B1 Termostat univerzální s otočným nastavením teploty (ovl. jednotka)

3292G-A10101 B1 je univerzální otočný termostat ABB v bílé barvě ve stylu Swing / Swing L. Přístroj je nutno doplnit o spínací jednotku 3292U-A00003.

Přístroj umožňuje volbu funkce prostorového, nebo podlahového termostatu. Lineární nastavení teploty. Stav výstupu indikován dvojbarevnou LED. K dispozici jsou tlačítka pro zapnutí/vypnutí termostatu a ruční snížení teploty (s LED indikací). Pracovní teplota 0 °C až +55 °C.

Prostorový termostat s tepelnou zpětnou vazbou:

• Nastavitelné teploty cca +13°C až +27°C (orientační stupnice).
• Nastavitelné ruční snížení teploty cca 2 K až 8 K.
• Hystereze cca ±0,25 K.

Podlahový termostat:

• Ke svorkám 1 a 2 spínací jednotky je nutné připojit vnější teplotní snímač 3292U-A90100 (není součástí) a přemístit vnitřní propojku podle návodu.
• Nastavitelné teploty cca +15°C až +48°C (orientační stupnice).
• Nastavitelné ruční snížení teploty cca 4 K až 16 K.
• Hystereze cca ±0,5 K.

Kompletuje se s rámečky 3901G-A00010 nebo 3901J-A00010.

Jaký je rozdíl mezi rámečky Swing a Swing L?

Řada ABB Swing byla představena v roce 2005 na veletrhu Amper a je nástupcem řady Classic. O dva roky později uvedl výrobce ABB rozšířenou variantu Swing L. Hlavním rozdílem je šířka a zakřivení rámečku, samotné přístroje se od sebe prakticky neliší.
