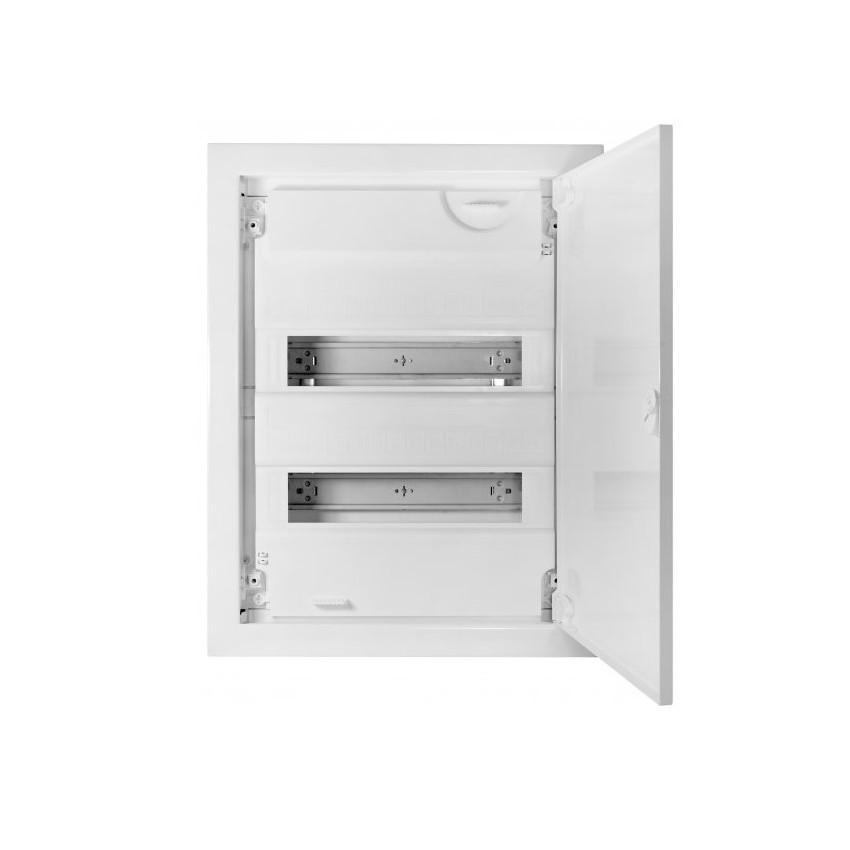

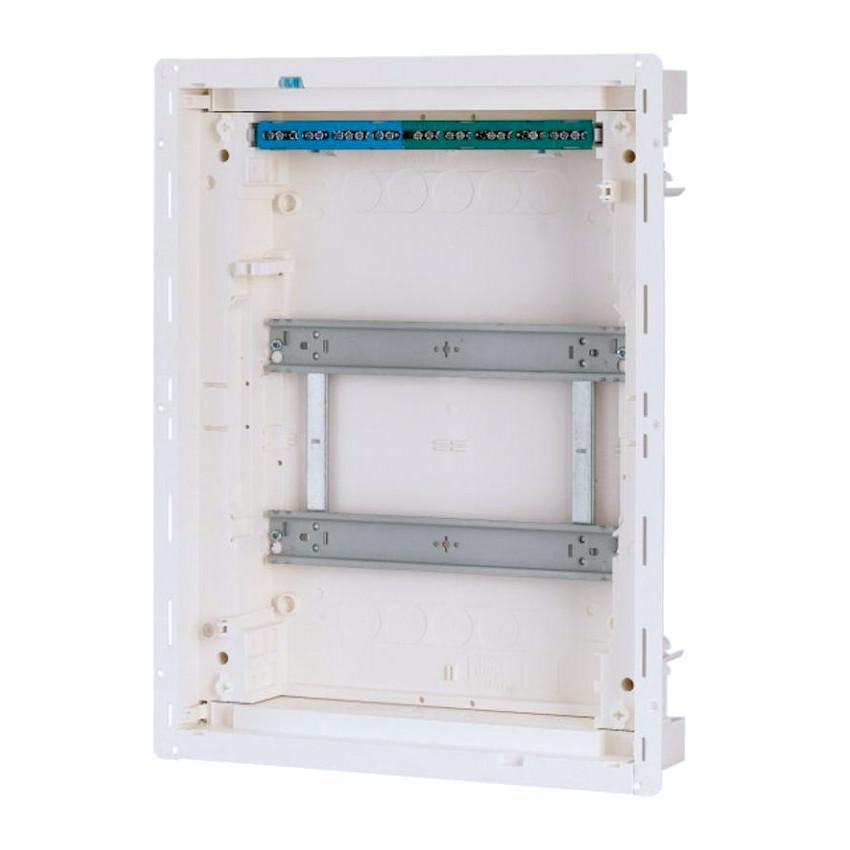

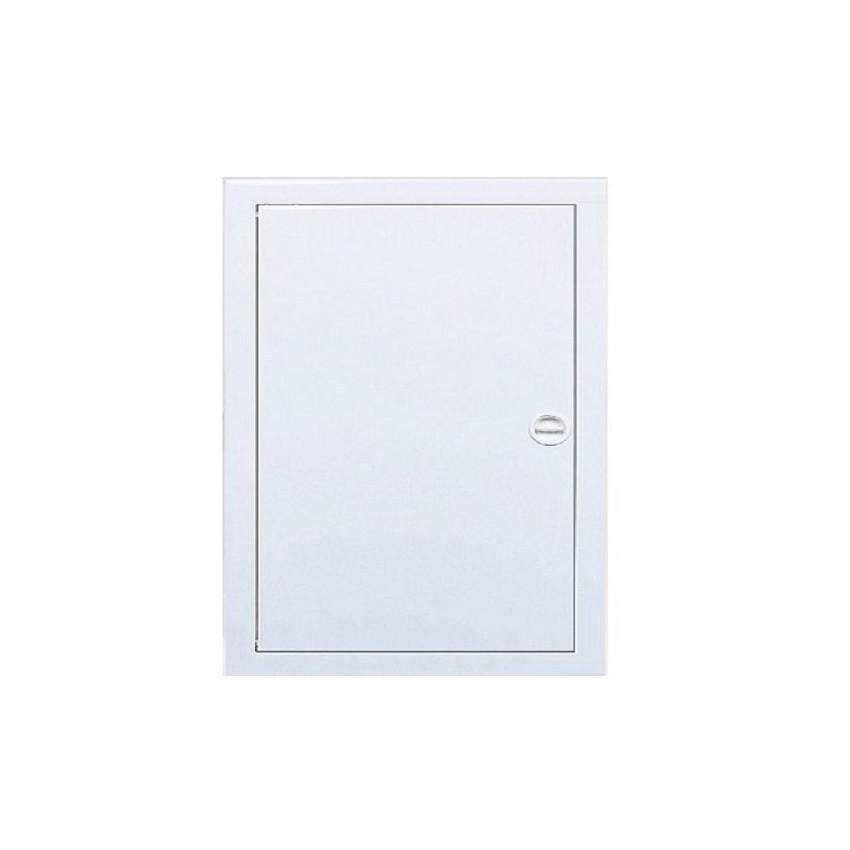

KLV-24UPS-F Rozvodnice KLV, pod omítku, plech.dveře, šroubová svorkovnice, řad 2, modulů 28

Eaton KLV-..UPS-F jsou rozvodnice pro montáž pod omítku obsahující šroubovou svorkovnici. Jsou tak vhodným řešením pro distribuci energie zejména v domovní elektroinstalaci. Konstrukce se skládá z plastové vany a oceloplechových dveří s rámem v bílé barvě. Jejich výhodou je úplný kryt pomocí ochranného plastového krytu proti neúmyslnému kontaktu, 1 až 5-řadé provedení s DIN lištami, nadstandardní prostor pro vodiče u svorkovnic a snadná montáž bez nástrojů. Rám obsahuje praktickou vodováhu pro přesné vyrovnání.

Použití rozvodnic Eaton KLV-..UPS-F:

• Instalace pod omítku (do dutých stěn pouze s použítím úchytek HWS-KLV)
• Jmenovitý proud 63 A, zkratový proud 10 kA
• Jmenovité napětí 400 V AC
• Třída ochrany II a úplný kryt dle ČSN EN 60670-24
• Instalace ve vnitřních prostorách IP30
• Dveře možno vybavit zámkem LOCK-KLV

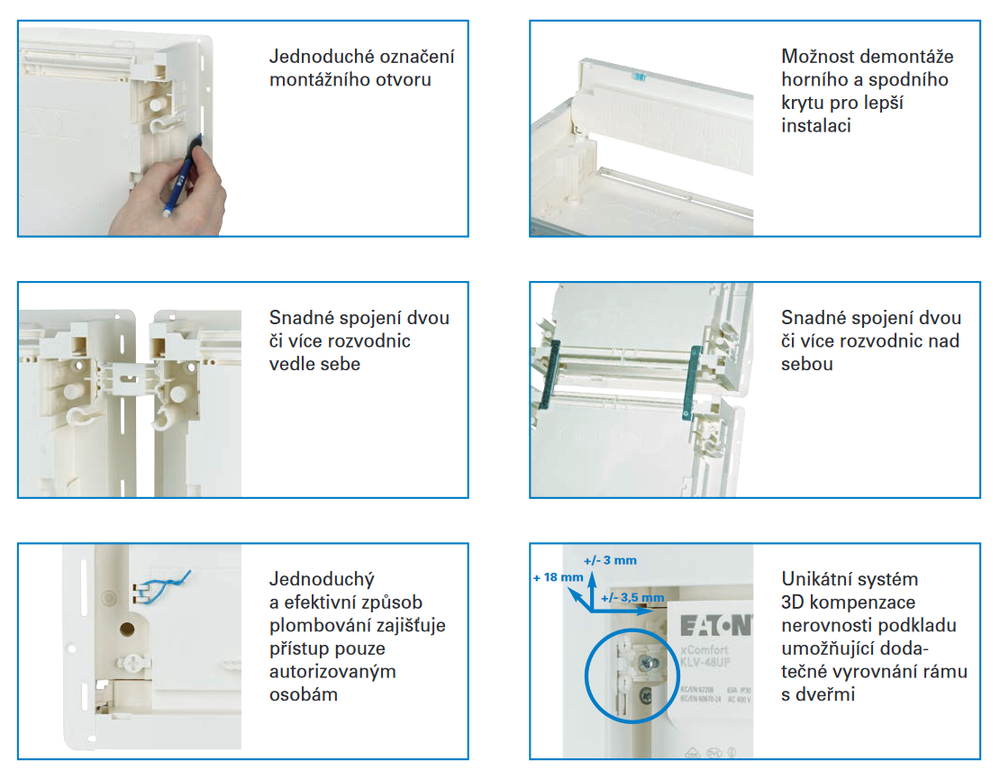

Snadná montáž bez nástrojů

• Rám rozvodnice s vestavěnou vodováhou

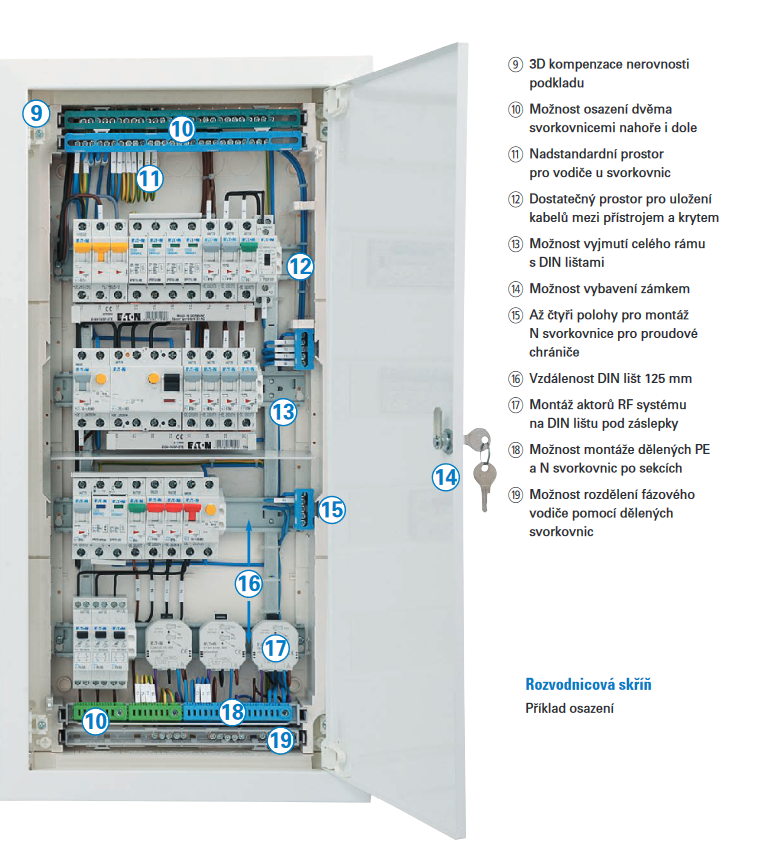

• Unikátní 3D systém vyrovnání nerovností povrchu dovoluje seřízení montážní hloubky až na 18 mm
• Kabelové vstupy nahoře, dole, zboku a na zadní desce

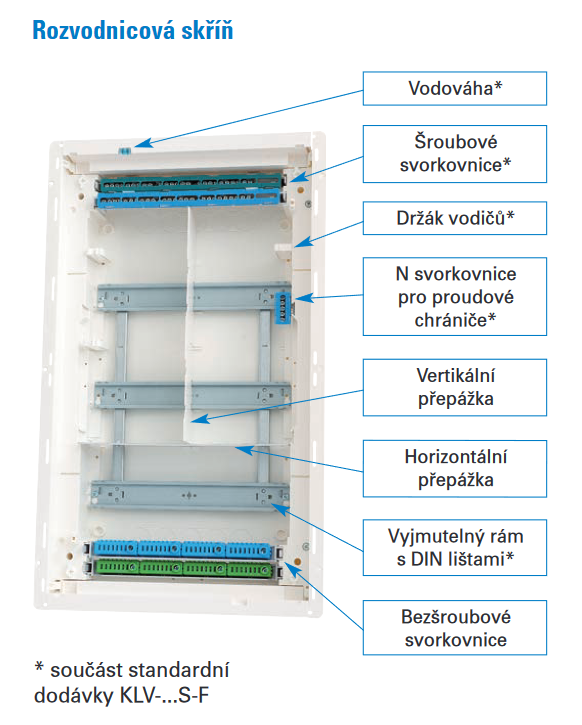

Rozvodnice obsahuje:

• Vana, rám, dveře, přední kryt
• Nosné lišty DIN
• Šroubovací svorkovnice N a PE
• Vodováha pro vyrovnání
• Žlábek na stěnu
• Držák kabelu
• Hřebíky s očkem
• Instalační pokyny
• Plát pro obtisk

Technické parametry

• Počet modulů: 24 + 4
• Počet řad: 2
• Vzdálenost mezi řadami: 125 mm
• Svorkovnice: Ano, 1x N / PE
• Počet a průřez svorek: 13x N, 16x PE (0,75–16 mm²)
• Materiál dveří: oceloplech, ochrana proti korozi práškovým lakováním
• Materiál skříně (vany): plast polystyrol
• Barva: bílá RAL 9016
• Jmenovité napětí: 400 V AC
• Izolační napětí: 1000 V AC
• Jmenovitý proud: 63 A
• Zkratová odolnost: 10 kA
• Zkouška žhavou smyčkou: 650 °C
• Stupeň krytí: IP 30
• Třída ochrany: II, plně izolované
• Mechanická odolnost: IK 05
• Okolní teplota: -5 ~ +40 °C
• Normy: IEC/EN 60670-24 Úplný kryt, IEC/EN 62208, ČSN EN 61439-3
• Bezhalogenové: <1%
• Splňuje RoHs: Ano
• UV stabilita: ne
• Montážní hloubka: 88 mm
• Rozměry skříně (vnější): 434 x 315 x 87,5 mm
• Celkové rozměry včetně rámu: 464 x 359 x 96,5 mm
