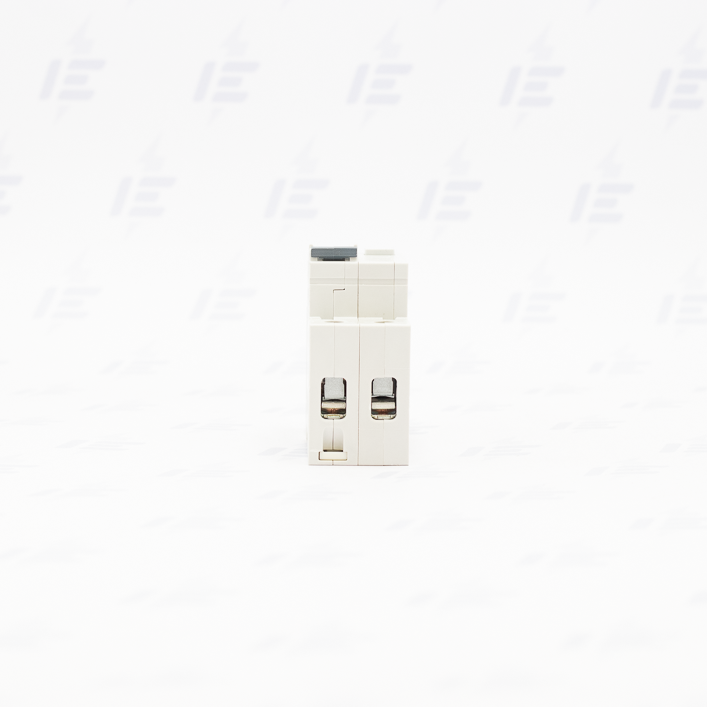

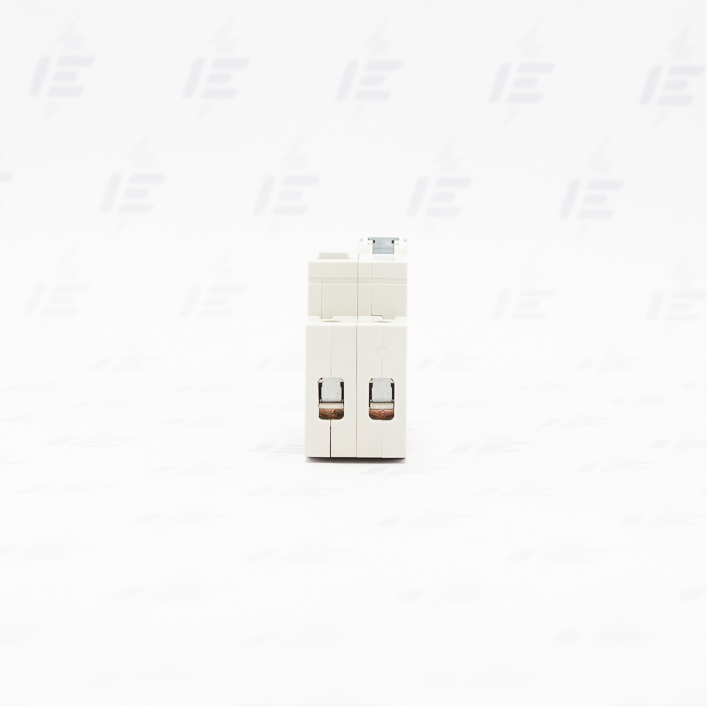

OLE-16B-1N-030AC Proudový chránič s nadproudovou ochranou

Jednofázový chránič s nadproudovou ochranou „kombík“ z řady instalačních jističochráničů OEZ Minia OLE do 40 A ve dvoupólovém provedení, se zkratovou vypínací schopností 6 kA a detekcí reziduálních proudů 30mA typu AC. Zajišťuje vysokou bezpečnost, ochranu proti úrazu elektrickým proudem a ochranu proti přetížení a zkratu. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční a taktéž v průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61009-1 ed.3, ČSN EN 61009-2-1.

Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.

Jistič a jističochránič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

Technické parametry

• Jmenovitý proud: 16 A
• Vypínací charakteristika: B
• Jmenovitý reziduální proud: 30 mA
• Typ reziduálního proudu: AC
• Jmenovité pracovní napětí AC: 230 V
• Rozsah provozního napětí AC: 100 - 255 V
• Jmenovitá zkratová schopnost: 6 kA
• Jmenovitá zapínací a vypínací schopnost: 6 kA
• Třída omezení energie: 3
• Jmenovitý kmitočet : 50/60 Hz
• Elektrická trvanlivost: 10 000 cyklů
• Mechanická trvanlivost: 10 000 cyklů
• Zpoždění při vypnutí: ne
• Počet jištěných pólů: 1
• Spínaný N-pól: ano
• Krytí: IP20
• Počet modulů: 2
• Počet pólů: 2
• Montáž: na DIN lištu
• Rozměry [mm]: 36 x 90 x 80,3
• Průřez připojeného jednodrátového vodiče Cu: 0,75 - 35 mm²
• Průřez připojeného vícedrátového vodiče Cu: 1 - 35 mm²
• Rozsah pracovních teplot okolí: -5 ~ +40 °C
