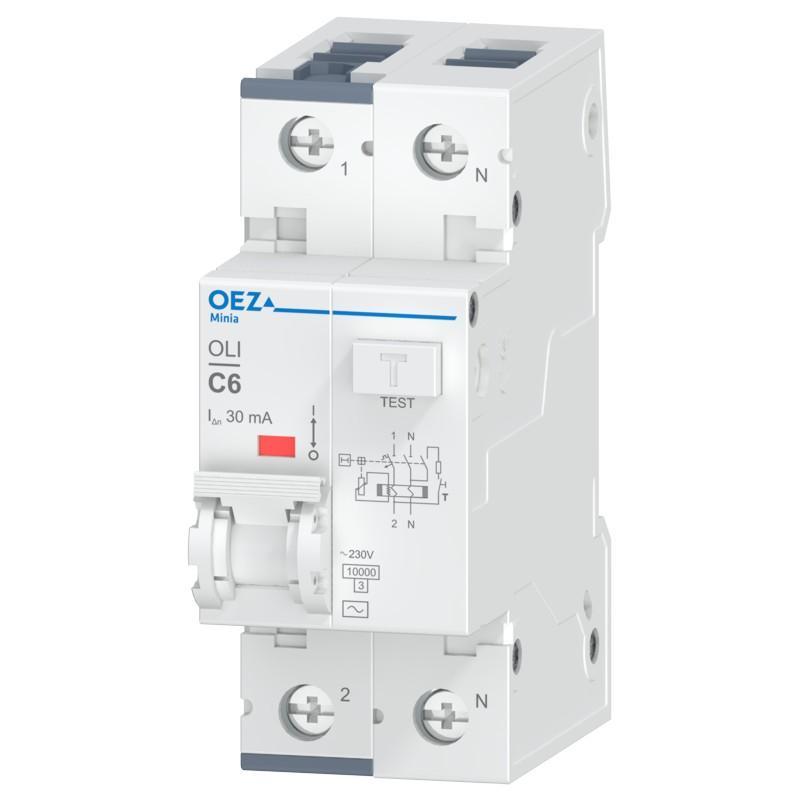

OLI-6C-1N-030AC Proudový chránič s nadproudovou ochranou

Jednofázový hlavní chránič s nadproudovou ochranou „kombík“ z řady hlavních instalačních jističochráničů OEZ Minia OLI do 40 A ve dvoupólovém provedení, se zkratovou vypínací schopností 10 kA a detekcí reziduálních proudů typu A, AC, F velikosti 30mA či 300mA. Zajišťuje vysokou bezpečnost, ochranu proti úrazu elektrickým proudem a ochranu proti přetížení a zkratu. Tyto kombichrániče jsou určeny pro hlavní jistění objektu v domovní i průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61009-1 ed.3, ČSN EN 61009-2-1.

Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.

Jistič a jističochránič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu "shazování" jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.

Technické parametry

• Jmenovitý proud: 6 A
• Vypínací charakteristika: C
• Jmenovitý reziduální proud: 30 mA
• Typ reziduálního proudu: AC
• Jmenovité pracovní napětí AC: 230 V
• Rozsah provozního napětí AC: 100 - 255 V
• Jmenovitá zkratová schopnost: 10 kA
• Jmenovitá zapínací a vypínací schopnost: 10 kA
• Třída omezení energie: 3
• Jmenovitý kmitočet : 50/60 Hz
• Elektrická trvanlivost: 10 000 cyklů
• Mechanická trvanlivost: 10 000 cyklů
• Zpoždění při vypnutí: ne
• Počet jištěných pólů: 1
• Spínaný N-pól: ano
• Krytí: IP20
• Počet modulů: 2
• Počet pólů: 2
• Montáž: na DIN lištu
• Rozměry [mm]: 36 x 90 x 80,3
• Průřez připojeného jednodrátového vodiče Cu: 0,75 - 35 mm²
• Průřez připojeného vícedrátového vodiče Cu: 1 - 35 mm²
• Rozsah pracovních teplot okolí: -5 ~ +40 °C
