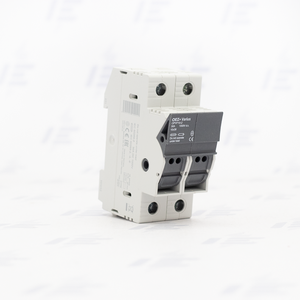

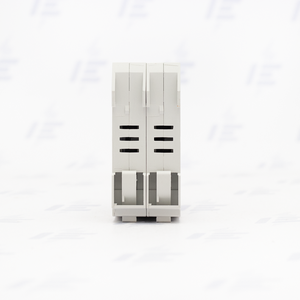

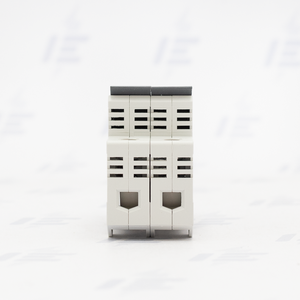

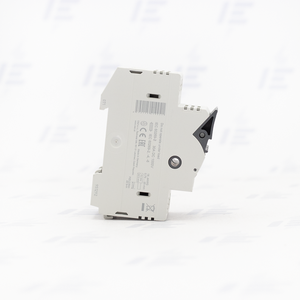

OPVF10-2 Pojistkový držák

Pojistkový odpínač OPVF10-2 určený jištění fotovoltaických systémů a pro výkonové válcové pojistkové vložky PV10 a PVA10 pojistkového systému OEZ Varius. Vlastnosti pojistkových odpínačů OPVF:

• Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.
• Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
• Možnost plombování
• Možnost propojení propojovacími lištami.
• Přístroje jsou řešeny jako modulární pro výřez v krycí desce rozváděče 45 mm.
• Montáž na DIN lišty podle ČSN EN 60715 (doporučena ocelová lišta)
• Zapojení přívodů spodem je možné bez omezení elektrických parametrů (přístroj je doporučeno doplnit informací "POZOR, PŘÍVOD SPODEM").

Technické parametry

• Jmenovitý proud: 30 A
• Počet pólů: 2
• Jmenovité napětí DC: 1000 V
• Jmenovitý krátkodobý výdržný proud / AC 690 V / 1s: 1,6 kA
• Max. ztráty pojistkové vložky: 3 W
• Současně spínaný N vodič: ne
• Průřez připojených vodičů: 0,75 - 25 mm²
• Montáž na DIN lištu: Ano
• Rozměry [mm]: 36 x 83,5 x 62
• Stupeň krytí: IP20
• Velikost pojistkové vložky [mm]: 10x38
• Rozsah pracovních teplot okolí: -25 ~ +55 °C
