Kabel CYKY-J 5x16

Použití

Kabel CYKY-J 5x16 je používaný kabel pro třífázový přívod hlavního rozvaděče s vodiči PE, N ve druhé části sítě TN-C-S. Doporučené jištění obvodu s tímto kabelem délky do 50m při běžném způsobu uložení je 63A. Silový kabel pro pevné uložení ve vnitřních a venkovních prostorách, v zemi, v betonu, pod omítkou. V suchém nebo vlhkém prostředí. Kabel je odolný vůči šíření plamene dle ČSN EN 60332-1-2 a plášť je UV stabilní. Kabel splňuje normu ČSN 34 7411 a certifikát EZÚ.

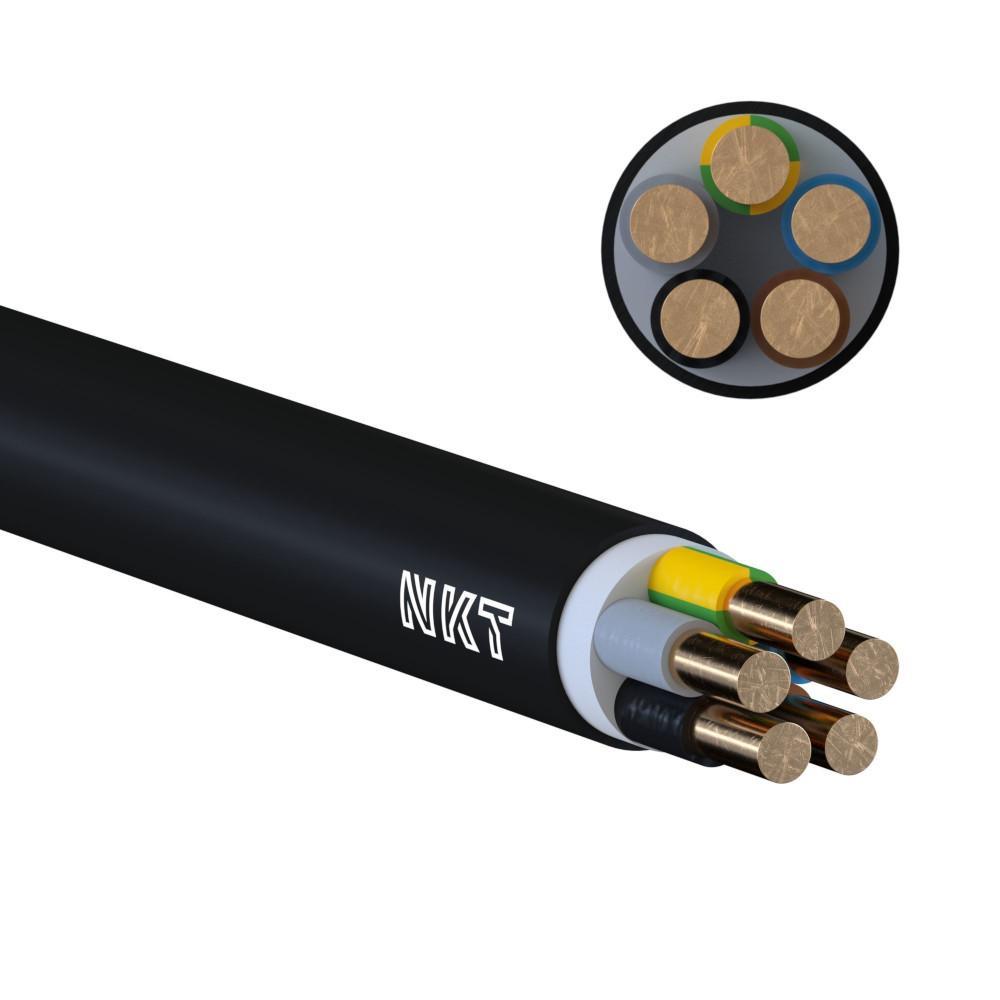

Konstrukce kabelu

1. Měděné kulaté plné jádro RE, třída 1
2. Izolace PVC
3. Výplň
4. Plášť PVC

Technické parametry

• Počet žil x jmenovitý průřez: 5 x 16 mm²
• Tvar jádra: RE
• Obsahuje ochranný vodič PE: ano
• Jmenovité napětí: 450/750 V
• Zkušební napětí: 2,5 kV
• Proudová zatížitelnost v zemi / na vzduchu: 109 A / 87 A
• Vnější průměr kabelu: 20 mm *
• Minimální poloměr ohybu: 240 mm *
• Informativní hmotnost: 1,077 kg/m *
• Barevné provedení žil dle: ČSN 33 0166 ed.2
• Rozsah provozní teploty: -35°C až +70°C *
• Nejnižší teplota manipulace: -5°C *
• Rozsah teplot skladování: -35°C až +40°C *
• Třída reakce na oheň CPR dle EN 50399: Eca

* některé hodnoty se mohou mírně lišit v závislosti na výrobci a použitých technologiích při výrobě.
