Kabel CYKY-J 12 x 1,5

Použití

Kabel CYKY-J 12x1,5 je používaný kabel pro rozvody řízení a automatizace s vodičem PEN v síti TN-C. Více fázových vodičů černé barvy je rozlišeno číslováním. Doporučené jištění obvodu s tímto kabelem délky do 50m při běžném způsobu uložení je 6A. Silový kabel pro pevné uložení ve vnitřních a venkovních prostorách, v zemi, v betonu, pod omítkou. V suchém nebo vlhkém prostředí. Kabel je odolný vůči šíření plamene dle ČSN EN 60332-1-2 a plášť je UV stabilní. Kabel splňuje normu ČSN 34 7411 a certifikát EZÚ.

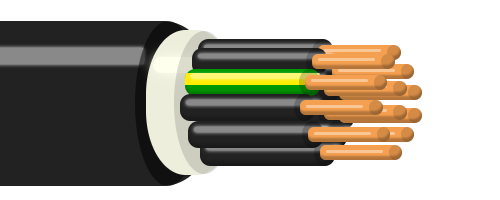

Konstrukce kabelu

1. Měděné kulaté plné jádro RE, třída 1
2. Izolace PVC
3. Výplň
4. Plášť PVC

Technické parametry

• Počet žil x jmenovitý průřez: 12 x 1,5 mm²
• Tvar jádra: RE
• Obsahuje ochranný vodič PE: ano
• Jmenovité napětí: 450/750 V
• Zkušební napětí: 2,5 kV
• Proudová zatížitelnost v zemi / na vzduchu: 12 A / 9 A
• Vnější průměr kabelu: 14 mm *
• Minimální poloměr ohybu: 168 mm *
• Informativní hmotnost: 0,312 kg/m *
• Barevné provedení žil dle: ČSN 33 0166 ed.2
• Rozsah provozní teploty: -35°C až +70°C *
• Nejnižší teplota manipulace: -5°C *
• Rozsah teplot skladování: -35°C až +40°C *
• Třída reakce na oheň CPR dle EN 50399: Eca

* některé hodnoty se mohou mírně lišit v závislosti na výrobci a použitých technologiích při výrobě.
