Kabel JXFE-R 2 x 2 x 0,8

Použití

Bezhalogenové protipožární sdělovací kabely se používají v telekomunikačních, signálních a nouzových obvodech, v prostorách s větším výskytem osob a nebezpečím požáru: obchodní centra, hotely, nemocnice, divadla, letiště, výškové budovy, tunely, metro a další. Splňují vysoké nároky na protipožární ochranu, odolnost proti šíření plamene i ochranu zdraví osob. Typicky se používají pro převodníky RS485 a RS232, EZS a EPS, obvody měření a regulace, slaboproudé rozvody, pro přenos signálů komunikačních sítí do úrovně LAN cat.3 ve všech telekomunikačních a signálních obvodech.

Kabel splňuje podmínky pro volně vedené kabely dle Vyhlášky č. 23/2008 Sb. a její novelizaci 268/2011 Sb. Kabel je určen pro vnitřní i venkovní prostředí, volné i pevné uložení, uložení na hořlavý podklad. Kabel není určen pro přímé uložení do země ani pro trvalé namáhání v ohybu. Kabel v souladu se směrnicí SM 22-2012-01

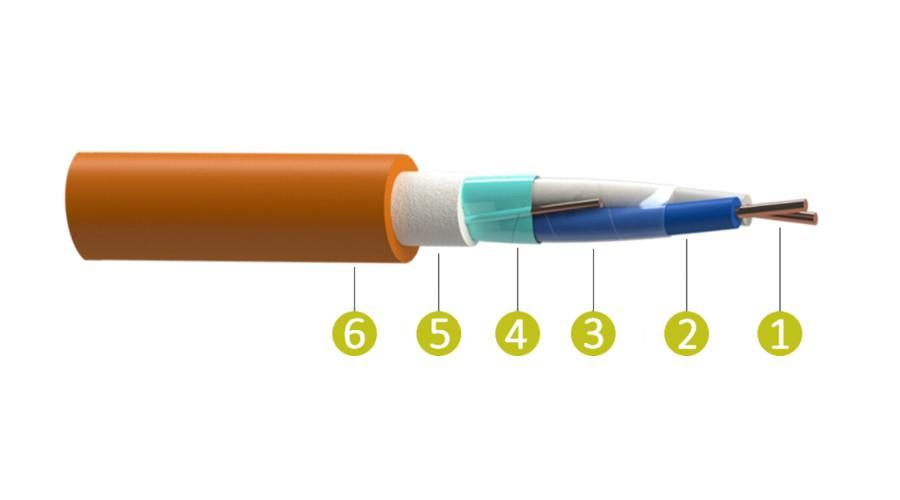

Konstrukce

1. Měděné kulaté plné jádro RE, třída 1
2. Izolace XLPE (zesítěná bezhalogenní směs), žíly stočeny do páru
3. Dielektrická, bezhalogenní páska
4. Stínění AL folií s příložným Cu drátkem
5. Výplň bezhalogenová
6. Plášť oheň retardující a bezhalogenový FRNC polymer oranžový

Technické parametry

• Jmenovité napětí: 100 V
• Zkušební napětí: 1 kV AC
• Počet párů žil x počet žil v páru x jmenovitý průměr: 2 x 2 x 0,8 mm
• Stínení: ano
• UV stabilní: ano
• Norma TP: TP 09/11
• Požární třída reakce na oheň (CPR) dle ČSN EN 15601-6, ČSN EN 13501-6, ČSN EN 50399:2012: B2_CA
• Tvorba kouře a dýmu při hoření: s1
• Tvorba kapek a odkapávání při hoření: d0
• Elektrická vodivost a kyselost: a1
• Hoření ve svazku: ČSN EN 60332-3-22:10
• Bezhalogenový, nízká korozivita plynů při hoření dle: ČSN EN 60754-2:15
• Nízká hustota kouře při hoření dle: ČSN EN 61034-2:06
• Barevné značení žil: IEC 60189-2
• Vnější průměr kabelu: 9,4 mm *
• Minimální poloměr ohybu: 94 mm *
• Informativní hmotnost: 0,119 kg/m *
• Teplota při provozu: -30°C až +90°C
• Teplota při manipulaci: -5°C až +50°C
• Barva pláště: oranžová

* některé hodnoty se mohou mírně lišit v závislosti na výrobci a použitých technologiích při výrobě.

Nehořlavost a bezpečnost kabelu JXFE-R - B2ca-s1,d0,a1

Materiál pláště FRNC
FRNC ("flame retardant, non corrosive") označuje kabely bezhalogenové s nízkým vývinem kouře, které výrazně snižují riziko otravy kouřem při požáru a tím zvyšují bezpečnost především na veřejných místech.

Reakce na oheň CPR B2ca
Třídy reakce na oheň CPR patří do evropské požární klasifikace hodnotící přispívání / zpomalení šíření plamene. U datových kabelů se užívají třídy B2ca / Cca / Dca / Eca / Fca. Nejodolnější proti požáru je B2ca. Třídy B2ca až Dca mají doplňkovou klasifikaci s,d,a. Hodnotí se dle norem ČSN EN 50575: Silové, ovládací a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.

Vývin kouře s1
Třídy hodnotící tvorbu kouře "smoke" při hoření s1 / s2 / s3. Nejmenší vývin kouře má třída s1. Třída s1a má velmi pomalé šíření kouře. Hodnotí se dle norem IEC ČSN EN 61034-1 a 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 1: Zkušební zařízení, Část 2: Zkušební postup a požadavky.

Odletující hořící kapky d0
Třídy hodnotící tvorbu odletujících hořících částeček a kapek "droplets" při hoření d0 / d1 / d2. Nejmenší tvorbu kapek má třída d0. Hodnotí se dle norem IEC ČSN EN 60332-1-1 a 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-1/1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací.

Kyselost plynů vznikajících při hoření a1
Třídy hodnotící kyselost "acidity" a elektrickou vodivost při hoření a1 / a2 / a3. Nejmenší kyselost má třída a1. Hodnotí se dle norem IEC ČSN EN 60754-2: Zkouška plynů vznikajících při hoření materiálů z kabelů - Část 2: Stanovení acidity (měřením pH) a konduktivity.
