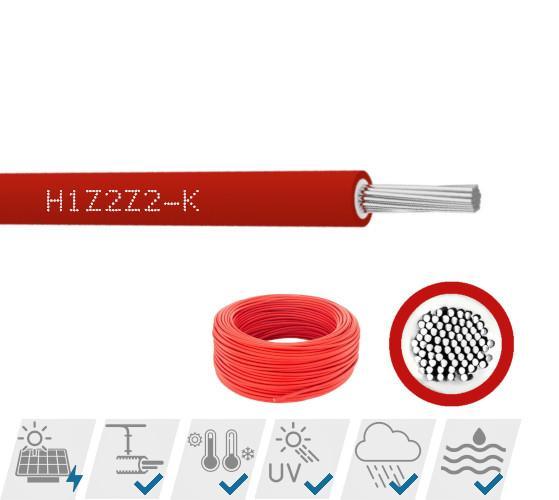

Solární kabel H1Z2Z2-K 1x4 červená

Použití

Certifikovaný kabel prvotřídní kvality pro fotovoltaické systémy PV (FVE) podle normy EN 50618. Jednožilový kabel H1Z2Z2-K s dvojitou izolací k pevnému zapojení solárních modulů nebo spojení řad modulů s měničem. Venkovní nebo vnitřní instalace pro mnoho typů budov díky klasifikaci CPR Dca. Odolnost vůči nízkým i vysokým teplotám, povětrnostním vlivům a UV záření. Vhodný také pro trvalé ponoření. Odolný proti mechanickým nárazům a možnost zakopání v zemi. Použití pro volné a nepohyblivé nebo volně zavěšené venkovní a vnitřní instalace. Možnost uložení v trubkách, do lišty, pod omítkou.

Testováno podle mechanických zkoušek UL 854. Kabel splňuje omezení šíření plamene a tvorba toxických zplodin v případě požáru. Očekávaná životnost kabelu 25 let za normálních podmínek použití, jak je uvedeno v EN 50618 / VDE 0283-618.

Konstrukce

1. Jádro: měděné Cu pocínované, jemně laněné, třída 5
2. Izolace: zesítěný kopolymer
3. Plášť: zesítěný kopolymer

Technické parametry

• Počet a průřez žil: 1 x 4 mm²
• Barva: červená
• Jmenovité napětí: 1 kV AC, 1,5 kV DC
• Max. napětí fotovoltaického systému: 1800 V
• Vnější průměr vodiče: 5,5 mm
• Min. poloměr ohybu: 28 mm
• Provozní teplota: -40 až +90 °C
• Třída reakce na oheň CPR: Dca
• Třída pružnosti: 6
• Splňuje normy: EN 50618
• Odolnost vůči mechanickému poškození a oděru: Ano
• Odolnost vůči povětrnostním vlivů: dle EN 50618
• Odolnost vůči UV záření: dle VDE 0283-618
• Odolnost vůči ozónu: dle EN 50396
• Voděodolnost: příčně vodotěsný "AD8" dle IEC 60364-5-51, do hloubky 1 metr
• Odolnost vůči plameni: IEC 60332-1-2
• Bez halogenů: IEC 60754-1
