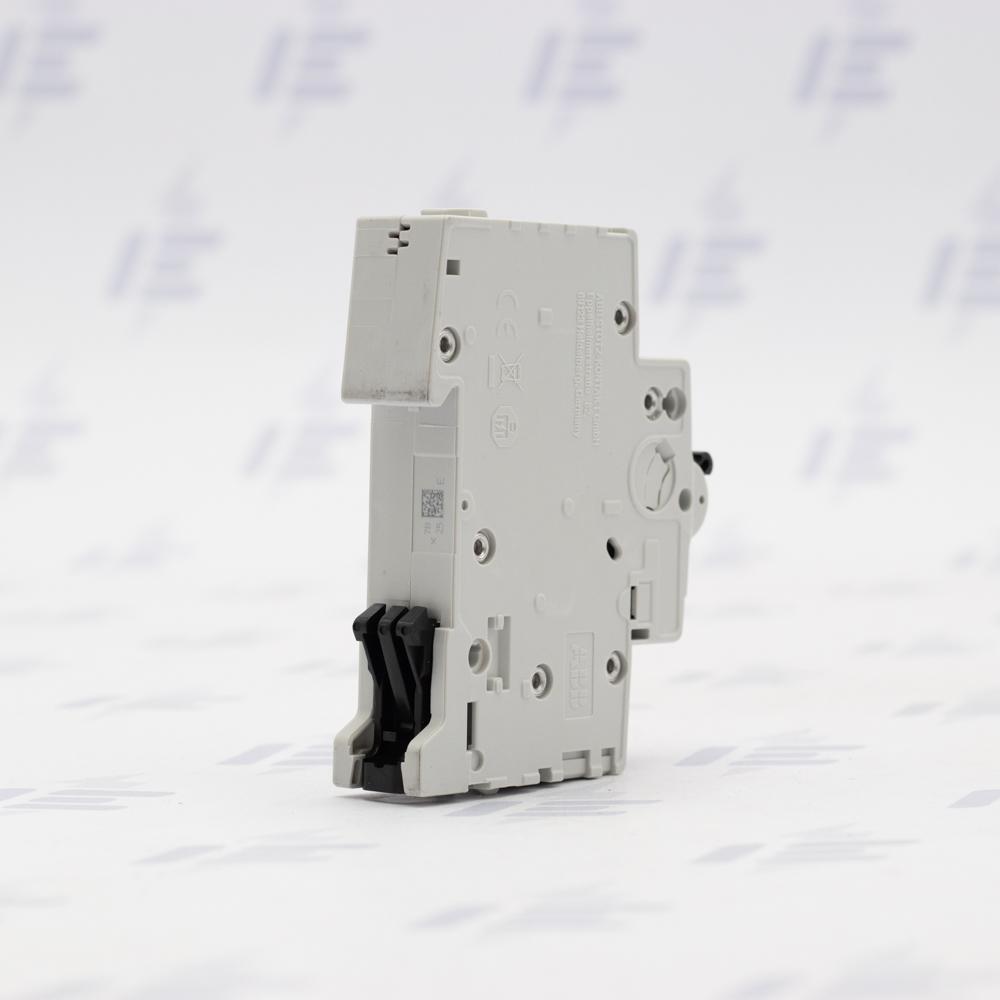

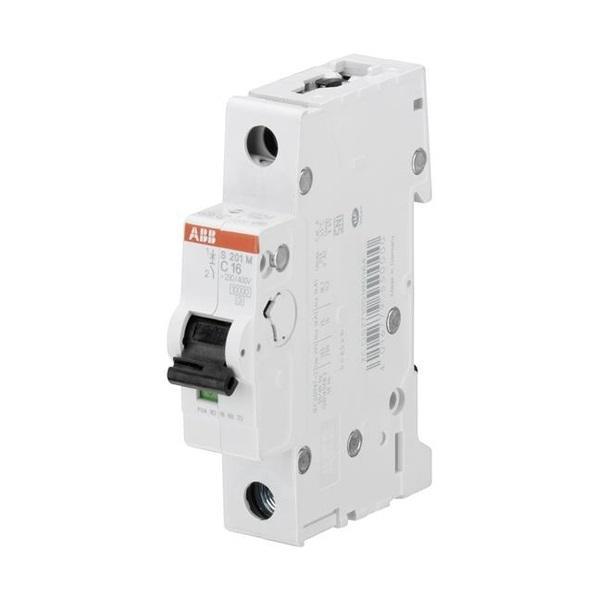

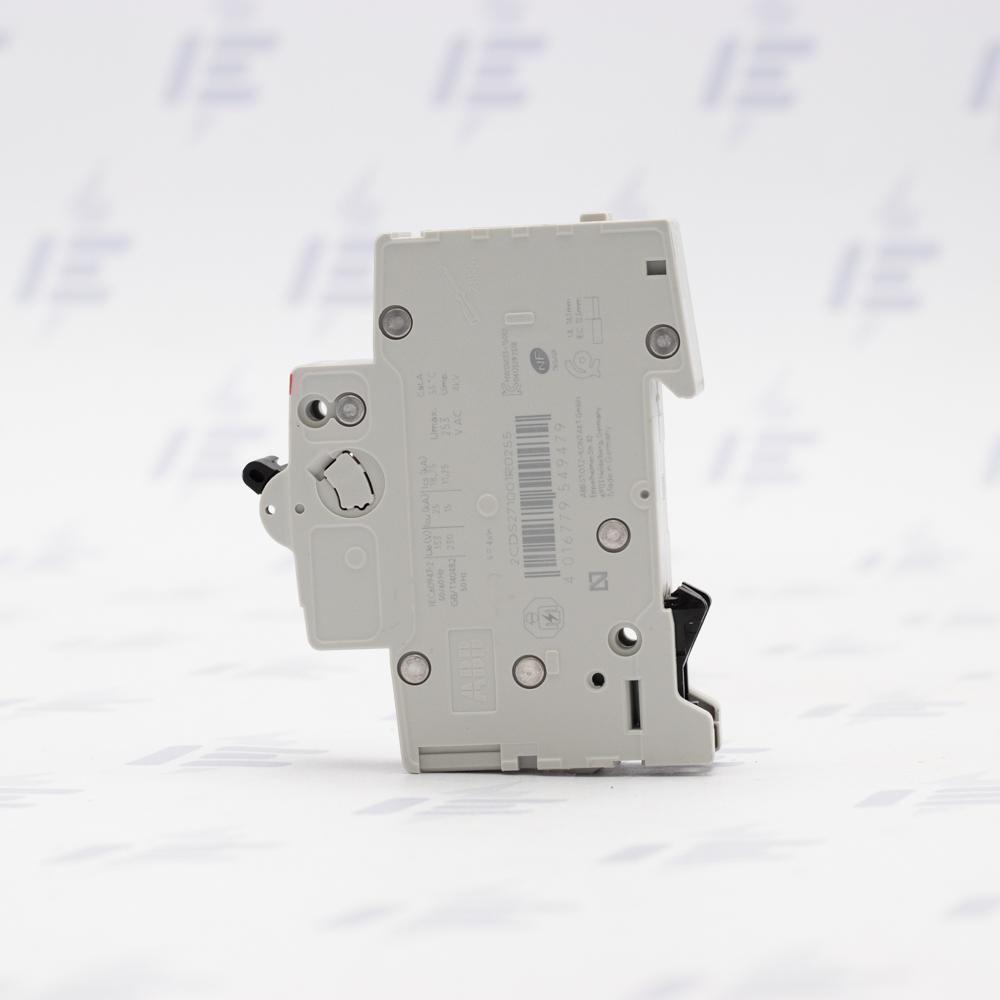

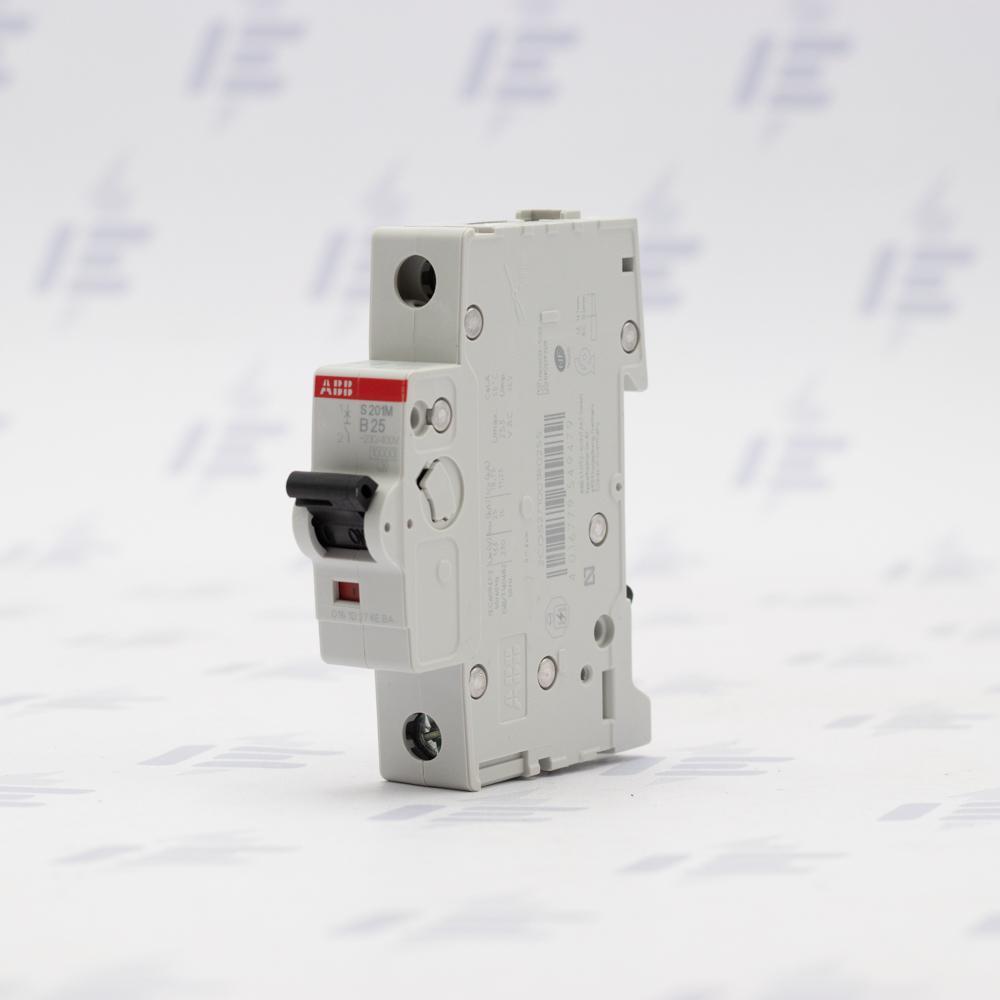

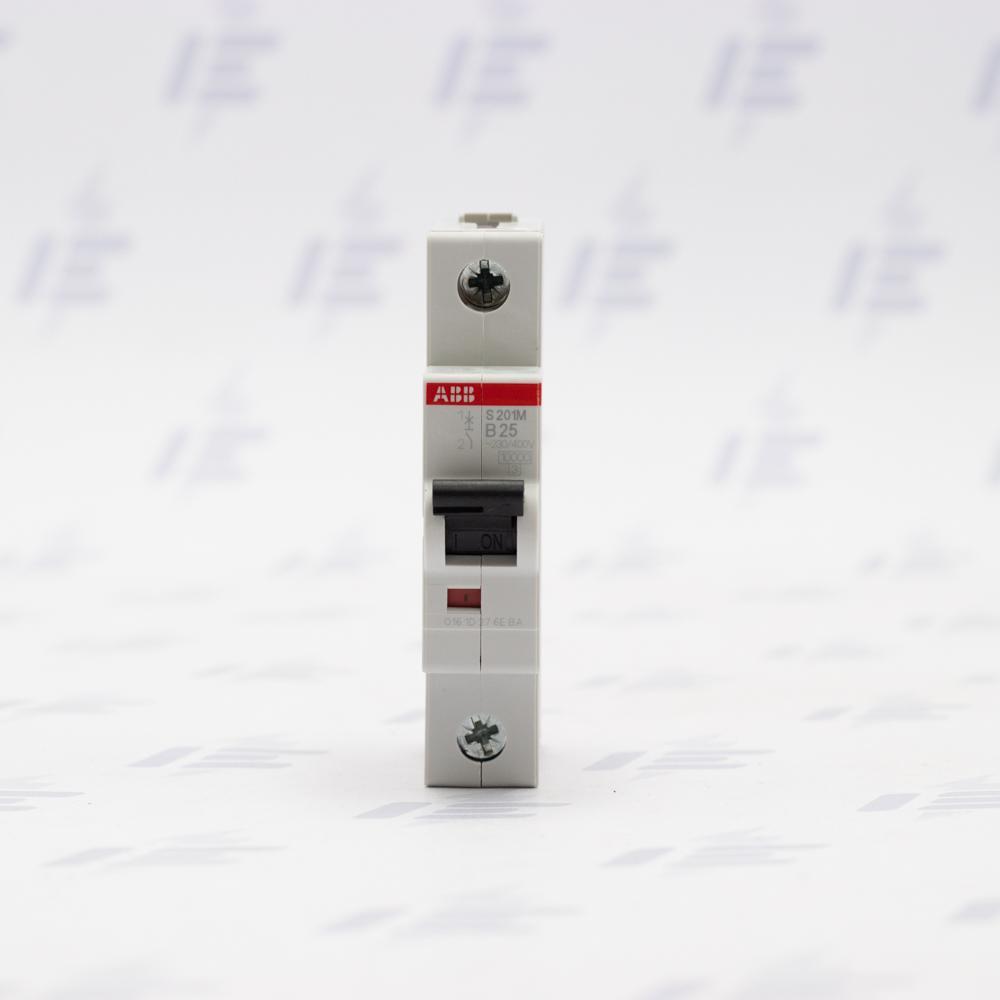

2CDS271001R0255 S201M-B25

Jednofázový hlavní jistič z řady hlavních instalačních jističů ABB S200M do 80 A v jednofázovém i třífázovém provedení, se zkratovou vypínací schopností 10 kA a charakteristikou B či C. Zajišťuje nadproudovou ochranu proti přetížení a zkratu. Tyto jističe jsou určeny pro hlavní jistění objektu v domovní i průmyslové instalaci. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, svorky pro velké průřezy vodičů a pro jazýčkové propojovací lišty po obou stranách, optická signalizace stavu, plombovatelná páčka a použití v AC i DC aplikacích. Splňuje požadavky norem IEC/EN 60898-1 a IEC/EN 60947-2.

Jistič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

Technické parametry

• Jmenovitá zkratová vypínací schopnost Icn: 10 kA
• Vypínací charakteristika: B
• Jmenovitý proud: 25 A
• Počet fází (modulů): 1
• Rozměry jističe (V × H × Š): 88 × 69 × 17,5 mm
• Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC)
• Jmenovitá frekvence: 50/60 Hz
• Stupeň krytí: IP20
• Teplota okolí: –25 až +55 °C
• Skladovací teplota: –40 až +70 °C
• Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
• Připojení pružného Cu vodiče: max. 25 mm2
• Utahovací moment: 2,8 Nm
• Max. průřez přípojnic: 10 mm2
• Montážní poloha: libovolná
• Napájecí strana: libovolná
• Možnost dovybavit jistič příslušenstvím: ano
