Jističe

Modulární přístroje s funkcí nadproudové ochrany

Základní jištění každé fáze

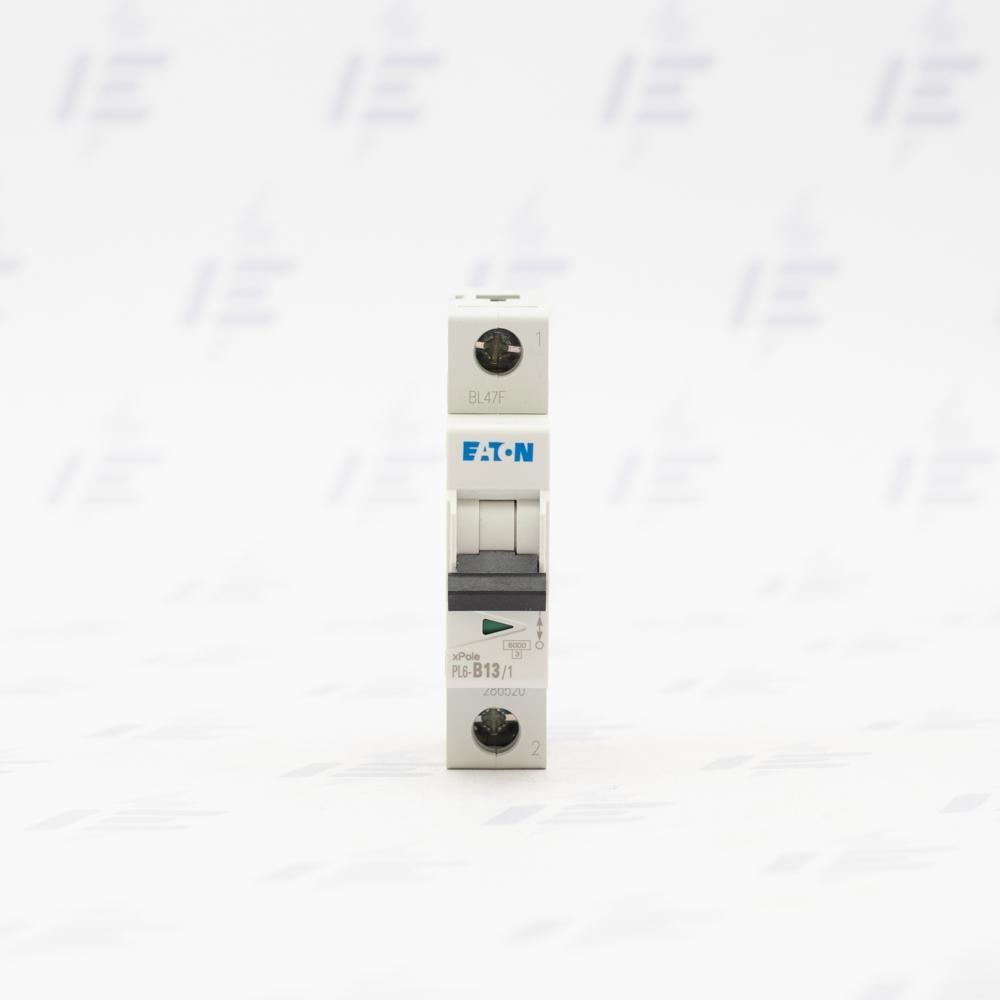

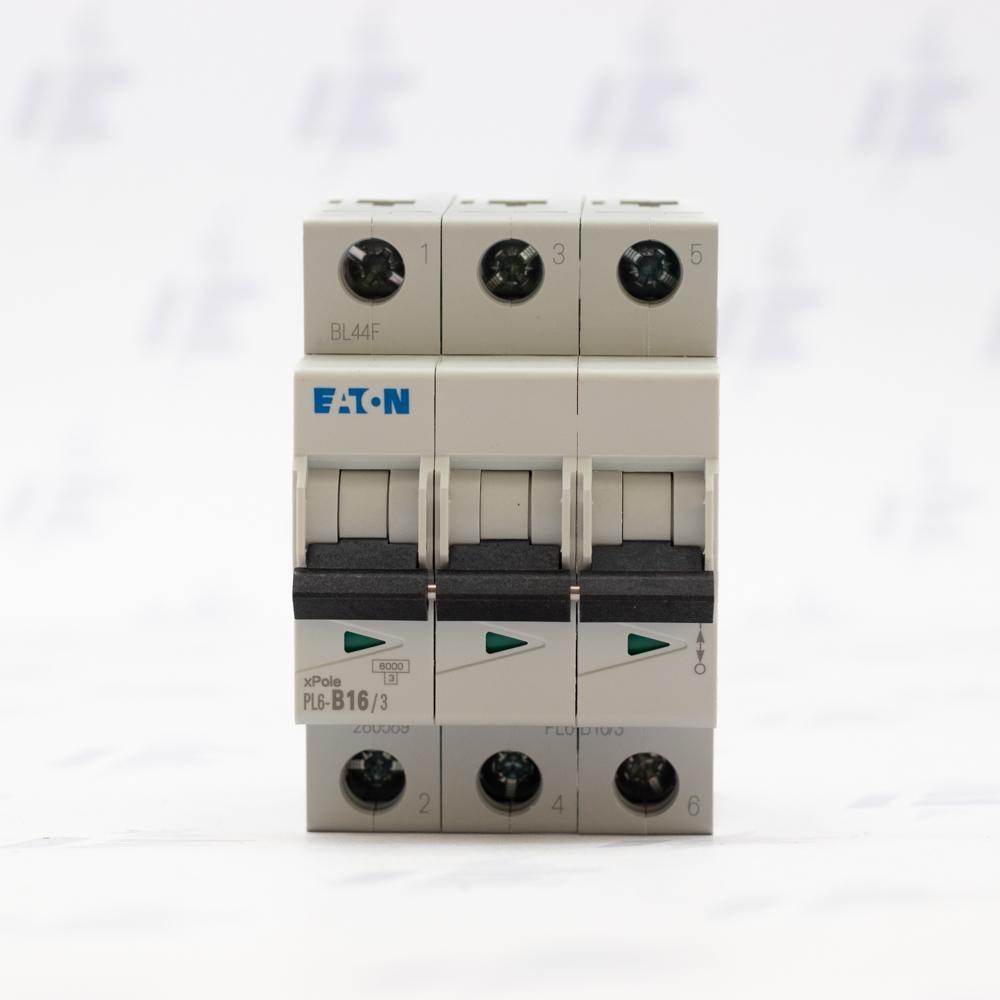

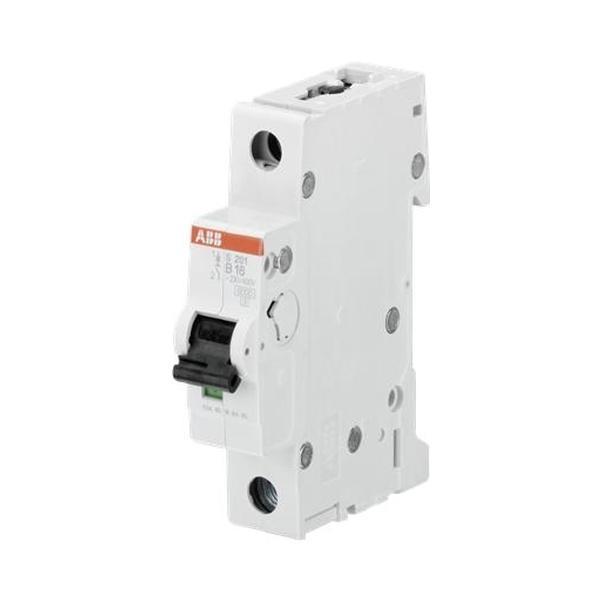

Poskytujeme široký sortiment jističů včetně příslušenství. Jednofázové, třífázové, hlavní jističe nebo "kombíky" pro všechny proudy a s různými charakteristikami. Odebírejte modulární přístroje prvotřídních výrobců ABB, OEZ, Eaton.

Proč jistič?

Jistič najdeme v každé rozvodnici a "pojistkové skříni". To z něj činí nejčastější modulový přístroj. Proč? Při přetížení nebo zkratu jistič automaticky rozpojí elektrický obvod a tím chrání obsluhu před úrazem elektrickým proudem a elektrické zařízení před poškozením.

Jističe zajišťují

• Bezpečné a automatické rozpojení obvodu při zkratu
• Bezpečné a automatické rozpojení obvodu při nadproudu
• Ruční rozpojení obvodu
• Ruční spojení obvodu, tzv. "nahození jističe"

Jistič je povinný!

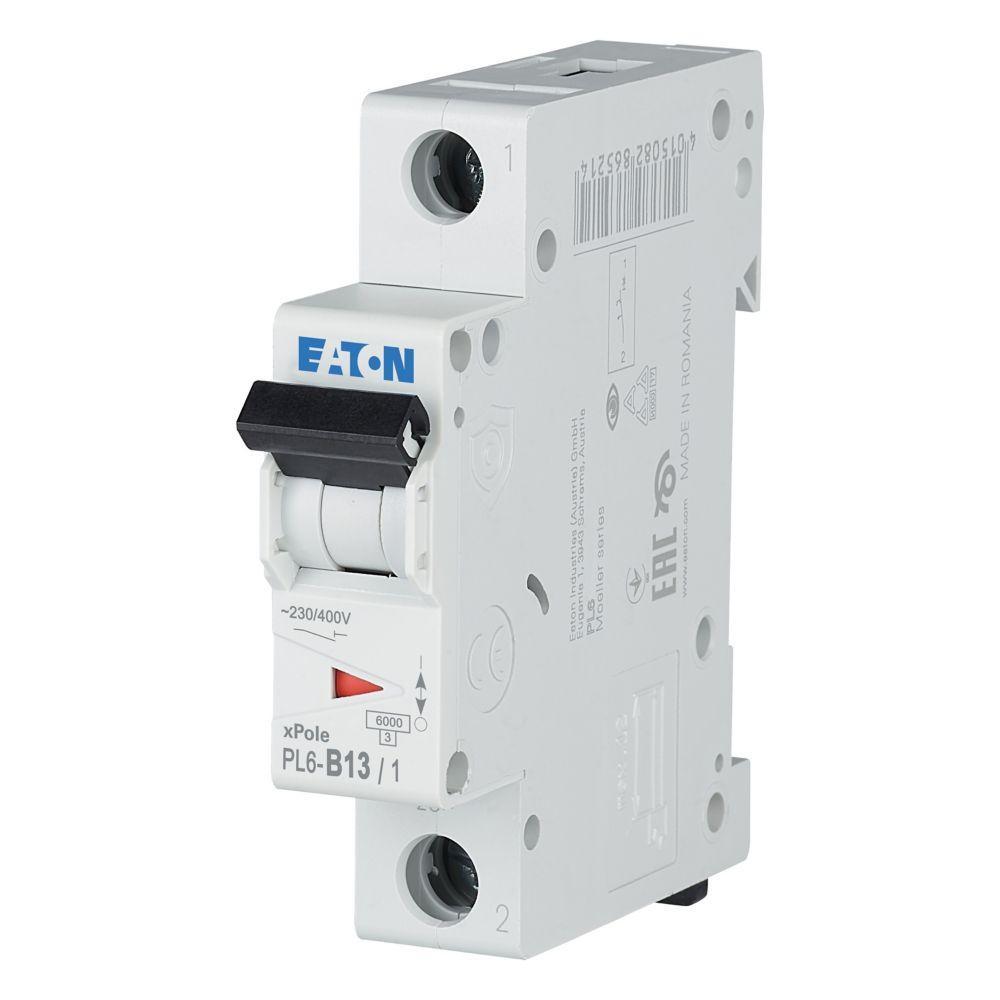

Jistič, mezinárodně značený MCB (miniature circuit breaker), je modulový přístroj s funkcí nadproudové ochrany. Jeho instalaci ošetřují normy ČSN 33 2000-4-47 "Ochrana proti nadproudům" a ČSN 33 2000-4-473 "Opatření k ochraně proti nadproudům". V elektroinstalacích je jistič povinný před elektroměrem v hlavním rozvaděči a dále v každém elektrickém okruhu.

Funkce jističe

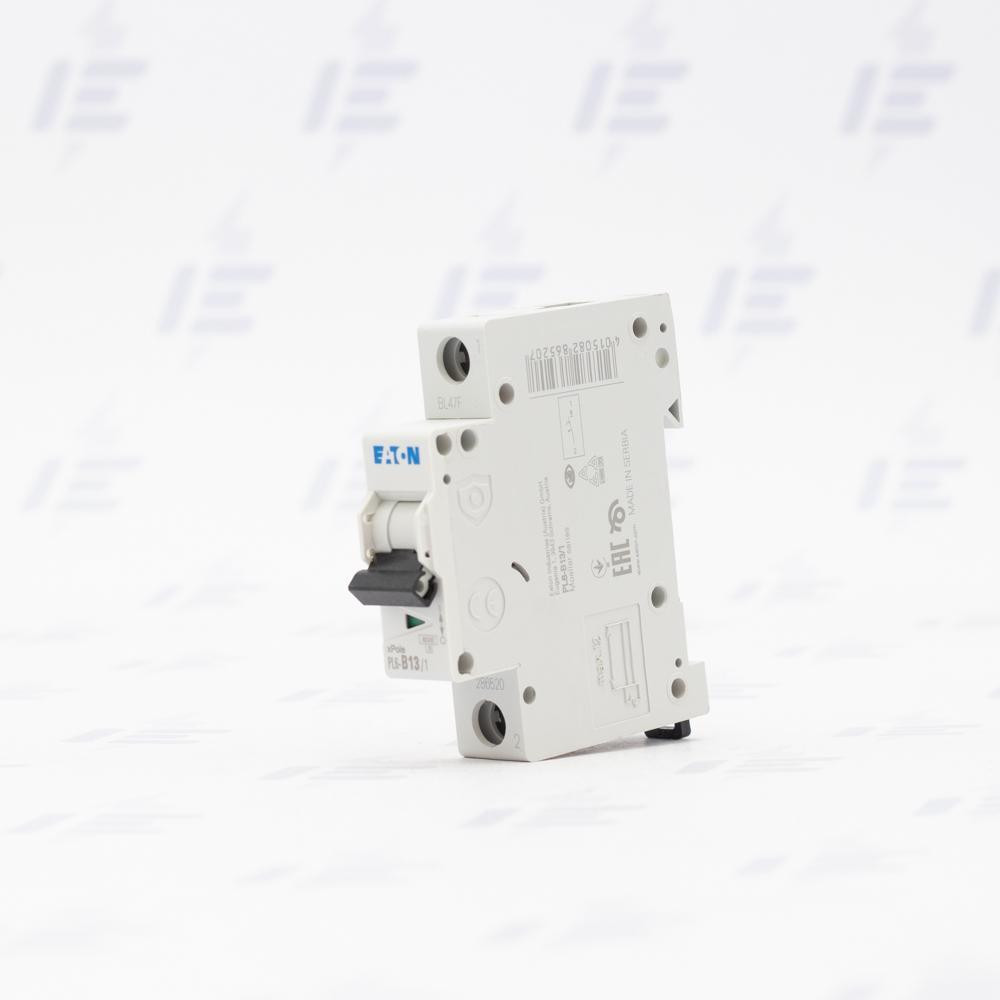

Instalační modulové jističe (zkratka MCB znamená mini circuit breaker) obsahují tepelnou a elektromagnetickou spoušť. Díky tomu poskytují ochranu proti nadproudu, zkratu a přetížení okruhu. Pro ovládání jsou vybaveny páčkou s/bez možností uzamčení a indikátorem stavu (červená/zelená). Drobné ale užitečné vylepšení je popisové pole, okénko, pro štítek s názvem jištěného okruhu. Díky tomu poskytují ochranu proti nadproudu až zkratu a přetížení okruhu.

Kdo obsluhuje jistič?

Obsluhovat jistič může laik. Jeho instalaci a výměnu ale svěřte elektrikáři.

Kdo vybírá, instaluje jistič?

Jističe se vybírají hlavně podle elektrotechnických parametrů a kompatibility s ostatními modulovými přístroji. Správné určení parametrů jističe závisí na spotřebičích a velikosti okruhu. To provádí projektant či odborník. Instalaci provede elektrikář a revizní zkoušku provede revizní technik.

Jak zvolit jmenovitý proud?

Jmenovitý proud se určuje zhruba podle spotřeby spotřebičů v okruhu. Musí se myslet i na kapacitní a indukční zátěže tak aby jistič "nevyhazoval" při každém zapnutí elektromotoru, svářečky nebo velkého počtu LED svítidel v hale. Samozřejmostí je výběr z jednofázového a třífázového provedení. Jistič musí chránit každou fázi elektrické sítě.

Parametry jističů přehledně

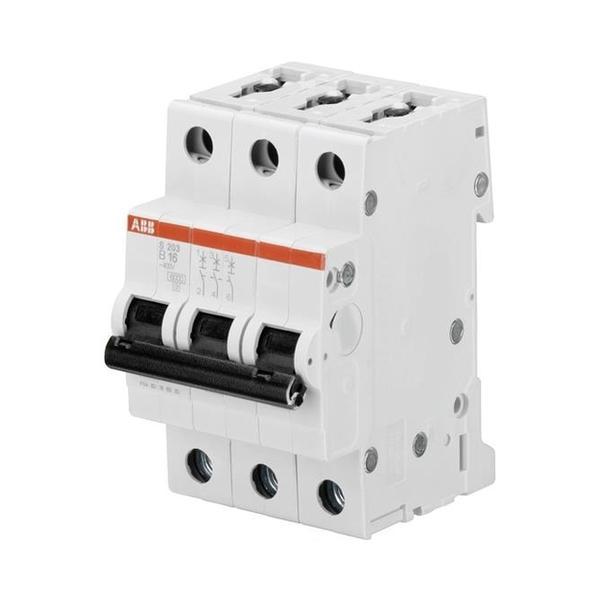

• Počet pólů je počet připojených fází, které jsou jištěny a ovládány společnou páčkou. Jednofázové jističe jsou 1pólové (1P), třífázové jsou 3pólové (3P). Kombinovaný jističochránič má o jeden pól navíc.
• Jmenovitý proud je mezní hodnota proudu, např. 16 A, od které jistič vypne. Citlivost či rychlost vypnutí záleží na charakteristice.
• Vypínací (zkratová) odolnost udává maximální elektrický proud, při kterém jistič pracuje správně, dokáže rozpojit (např. 6 kA). Hlavní třífázový jistič (elektroměrový) musí mít zkratovou odolnost nejméně 10 kA.
• Charakteristika rozlišuje časový průběh vypnutí a odolnost vůči proudovým rázům a spínacím proudům. Platí, že čím vyšší proud, tím rychleji jistič reaguje a vypne. Při nízkém překročení jmenovitého proudu mu to trvá déle. Charakteristiky jsou B, C, D, K, Z.
• B - jistič vypíná při 3 až 5 násobku jmenovitého proudu a jsou vhodné pro zařízení bez proudových špiček. Nejčastěji v domácnostech.
• C - jistič vypíná při 5 až 10 násobku jmenovitého proudu a jsou doporučené pro jištění cirkulárky, míchačky, svářečky nebo velkého počtu LED svítidel. Použití v dílně, na stavbách, v halách či na schodištích.
• D - jistič vypíná až při 10 až 20 násobku jmenovitého proudu a používají se k jištění transformátorů, výkonných ponorných čerpadel v průmyslu a podobně.
• K - jistič vypíná při 10 až 14 násobku jmenovitého proudu. Nazývají se jističe pro těžké rozběhy, protože jsou vhodné k odjištění motorů velkých záběrů.
• Z - jistič vypíná velmi rychle, při 2 až 3 násobku jmenovitého proudu. Proto jsou vhodné pro ochranu citlivé elektroniky a kabelů s vysokou impedancí.
• Jmenovité provozní napětí je elektrické napětí, které je důležité pro zkratovou odolnost (např. 230/400V AC 50-60Hz).
• Stupeň krytí udává stupeň elektrické izolace vůči vniknutí předmětů, prachu a vodě (typicky IP 20).

Jak by vypadal svět bez jističů?

Bez jističů a jejich nadproudové ochrany by se při každém proudovém přetížení mohli zničit spotřebiče i kabely. Vlivem tepla se izolace pálí a to může vést až k požáru. V lepším případě byste museli vyměnit "jen" hlavní pojistku a možná pojistky ve spotřebičích a spálené kabely. Takový by byl svět bez jističů. Proto jsme rádi, že již v roce 1923 vynalezl Hugo Stotz první jistič. Samočinné odpojení a manuální nahození umožňovalo opakované použití, na rozdíl od tavných pojistek. Tím se odstartovala revoluce v elektroinstalaci.
