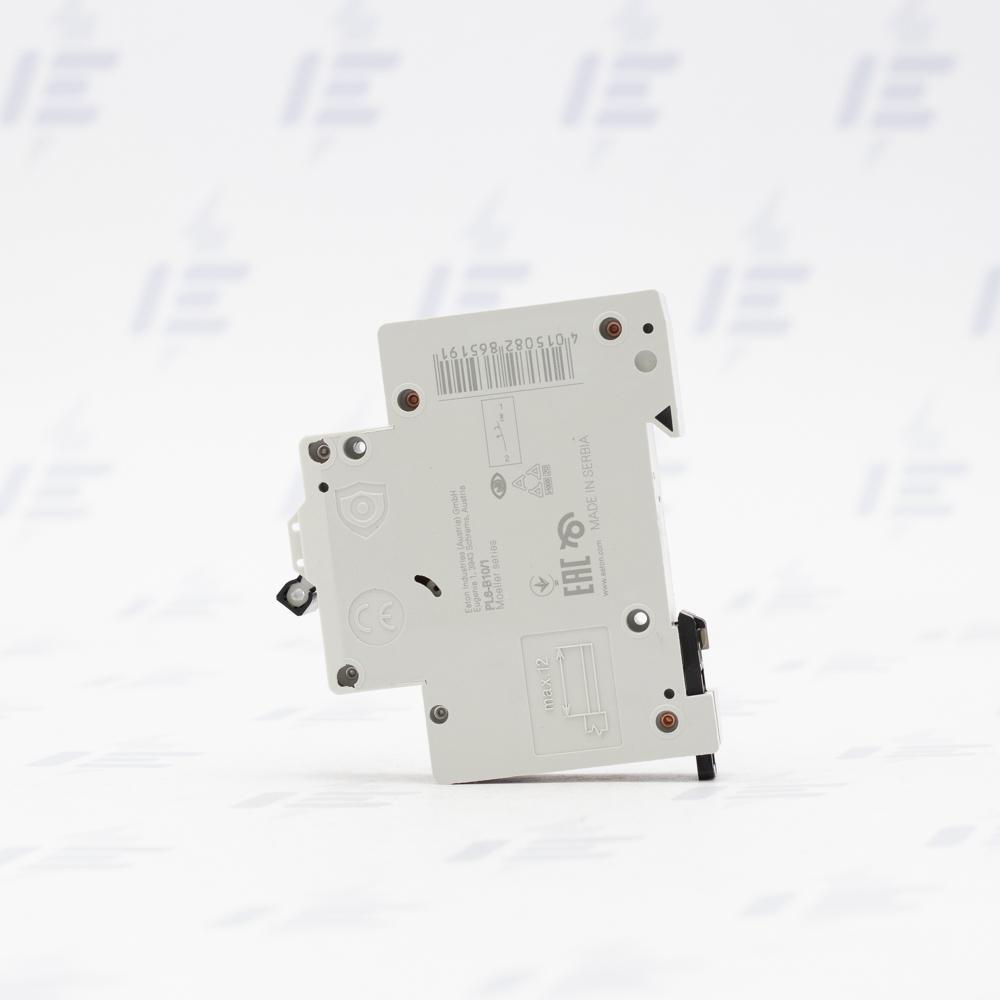

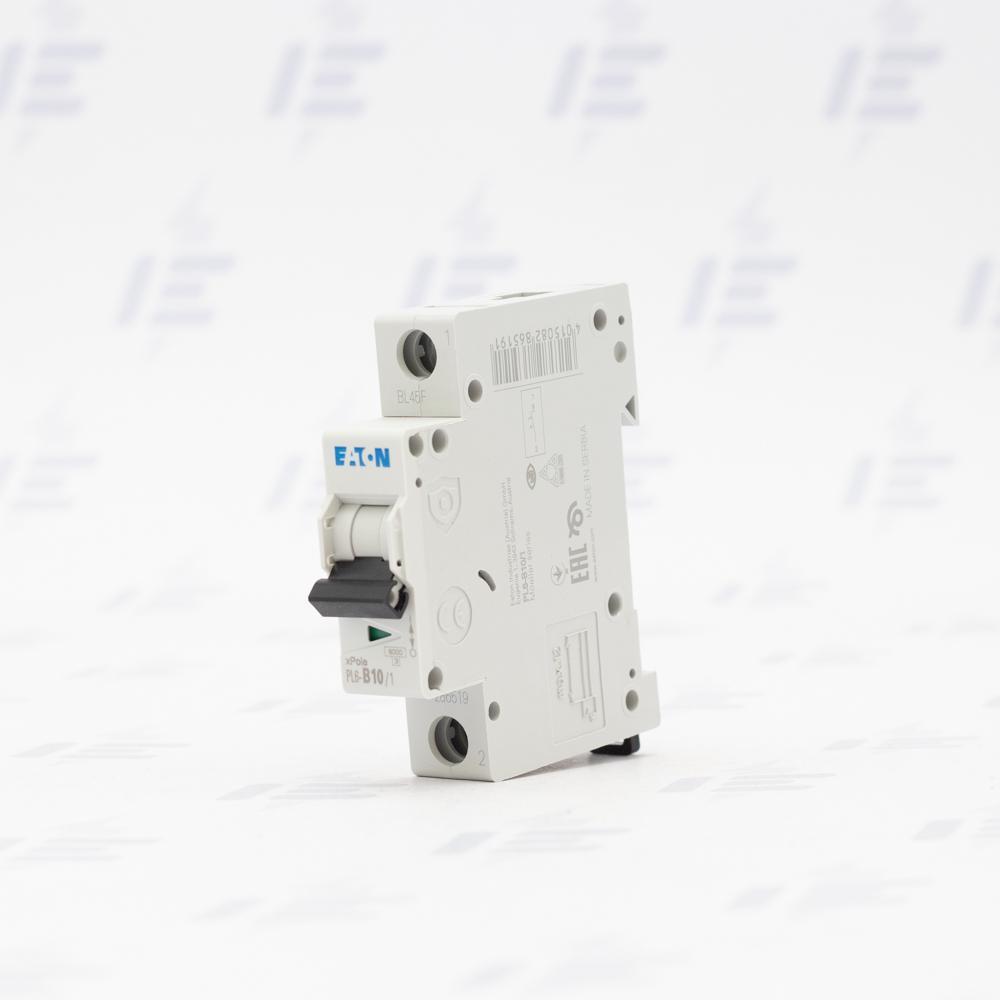

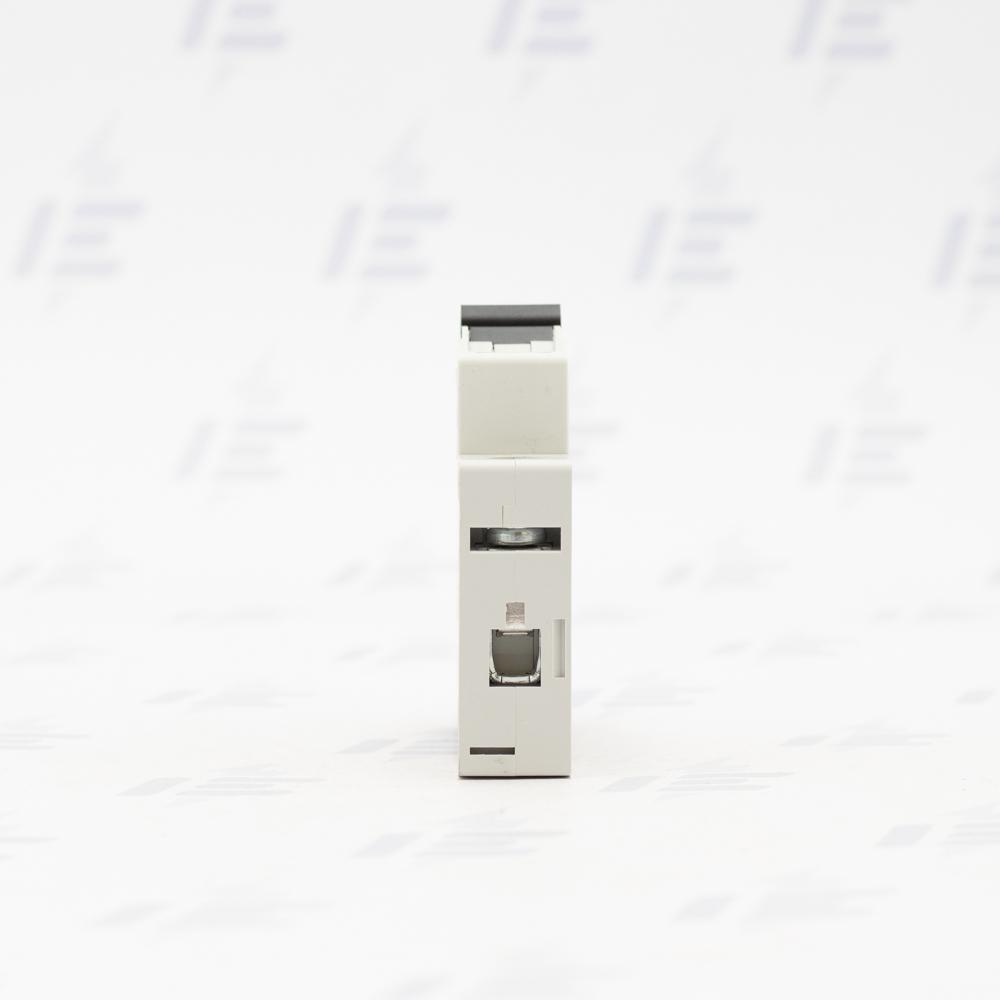

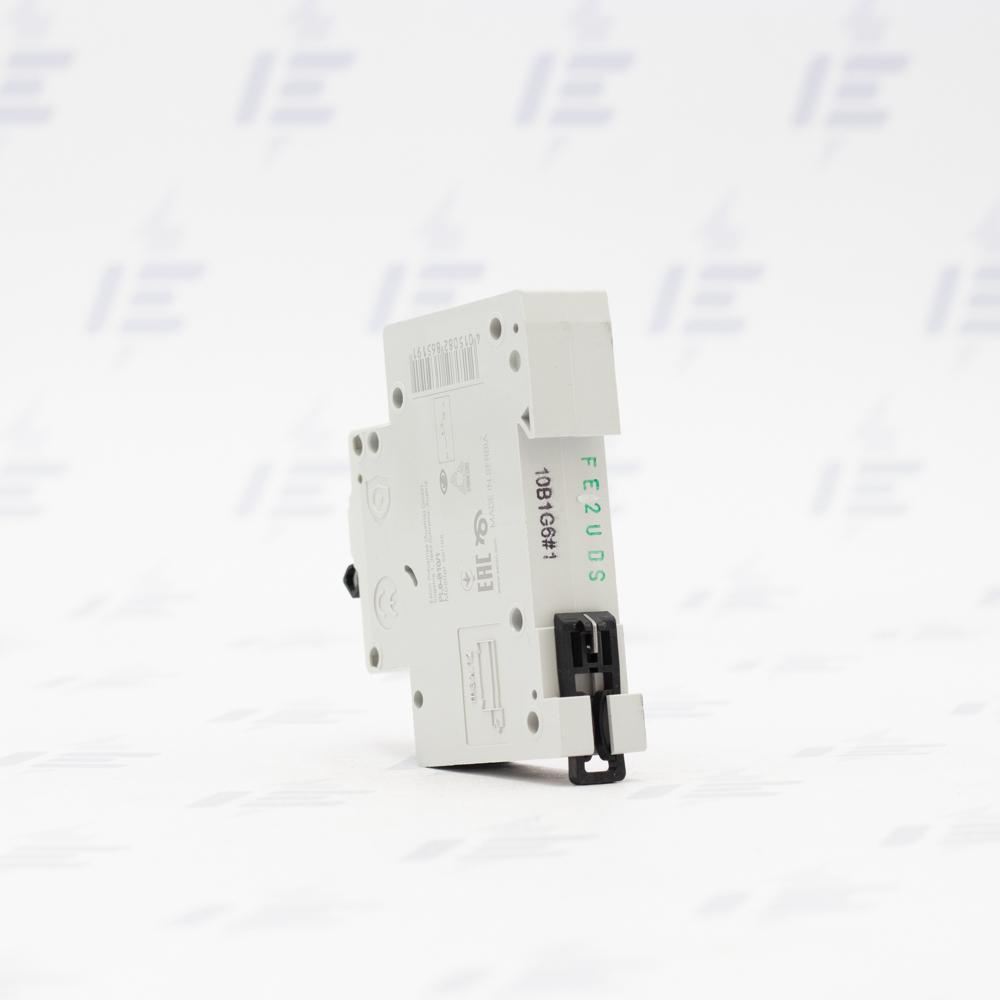

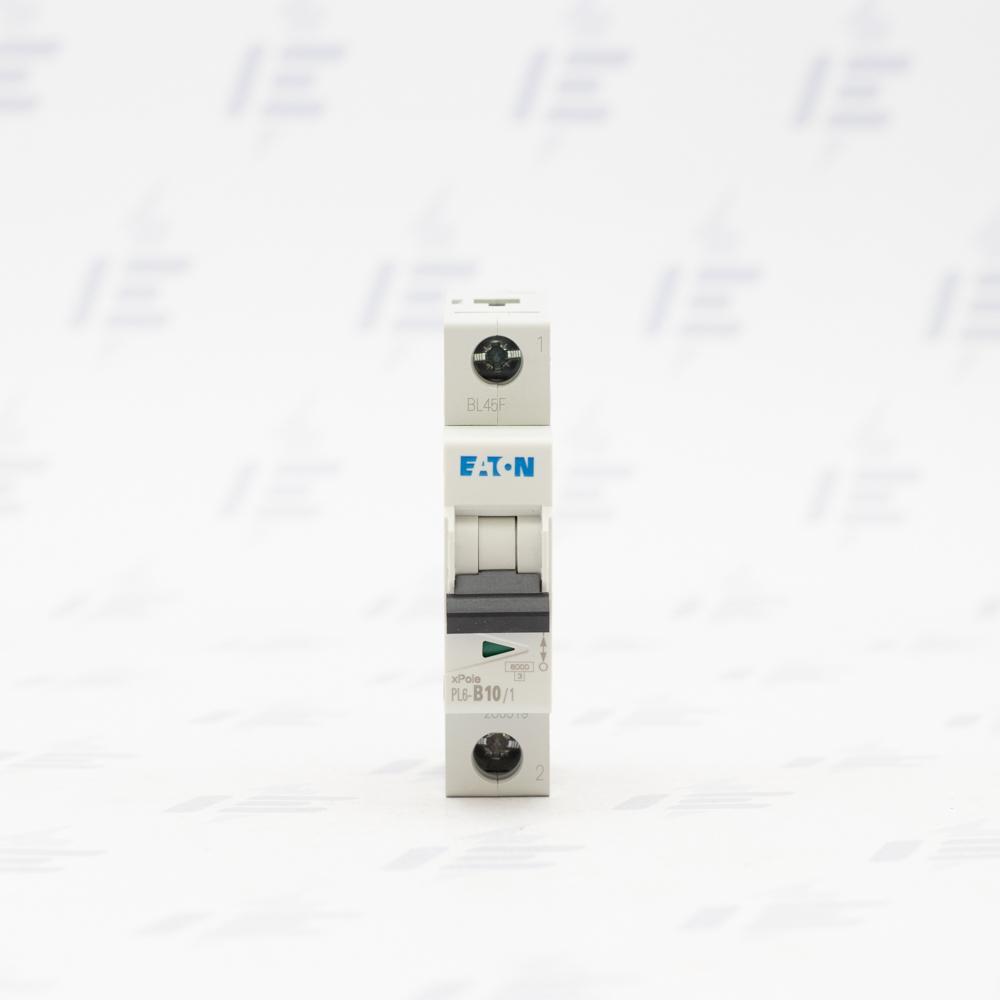

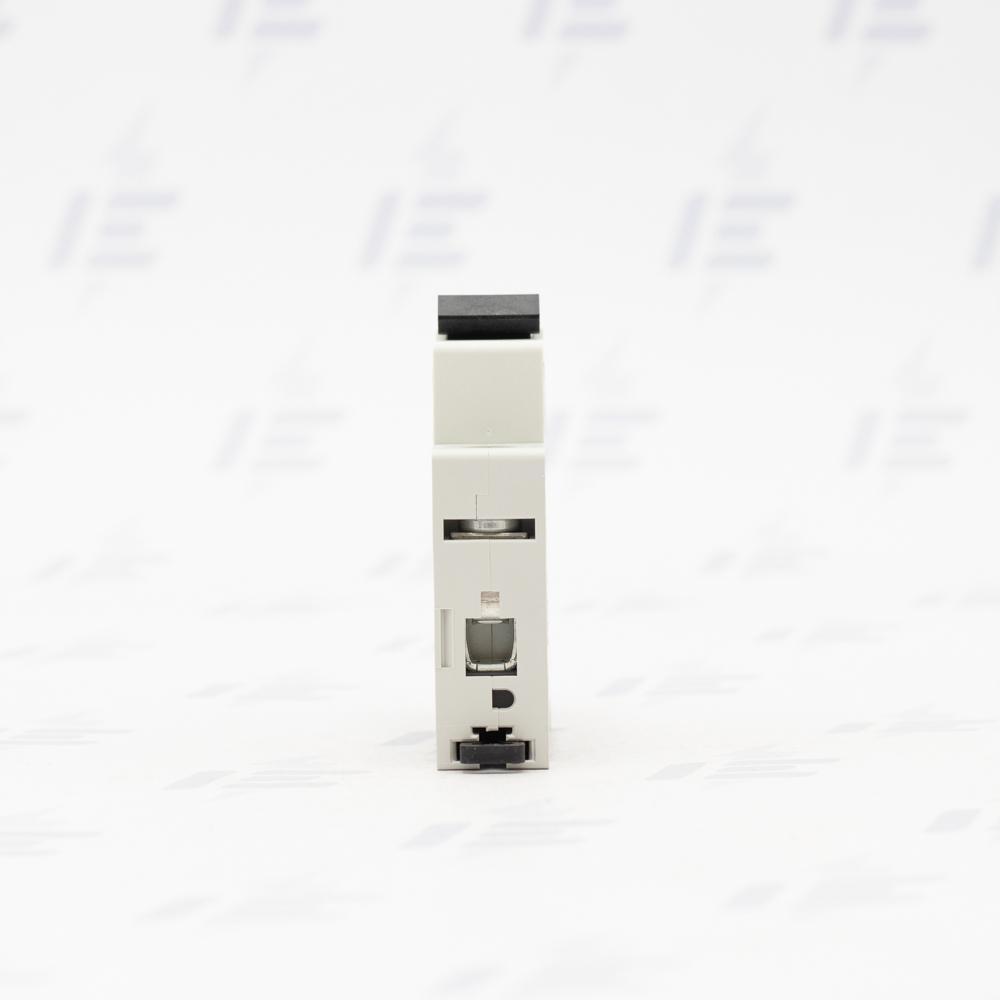

PL6-B10/1 Jistič PL6, char B, 1-pólový, Icn=6kA, In=10A

Jednofázový jistič z ekonomické řady instalačních jističů EATON xPole PL6 do 63 A v jednofázovém i třífázovém provedení, se zkratovou vypínací schopností 6 kA a charakteristikou B či C. Zajišťuje nadproudovou ochranu proti přetížení a zkratu. Hlavní použití těchto jističů je do bytu, domu a pro menší komerční instalace. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů EATON xPole umožňující dodatečnou montáž pomocných kontaktů. Dále svorky pro velké průřezy vodičů a pro vidličkové propojovací lišty po obou stranách, optická signalizace stavu i plombovatelná páčka. Splňuje požadavky norem IEC/EN 60898-1.

Jistič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

Technické parametry

• Jmenovitý proud: 10 A
• Charakteristika: B
• Počet fází, modulová šířka: 1
• Jmenovité napětí: 230/400V AC; 48 V DC
• Vypínací schopnost: 6 kA (ČSN EN 60898)
• Stupeň krytí: IP20
• Průřez připojovaného vodiče: 1 - 25 mm²
• Montáž na přístrojovou lištu
• Signalizace vypnuto-zapnuto
