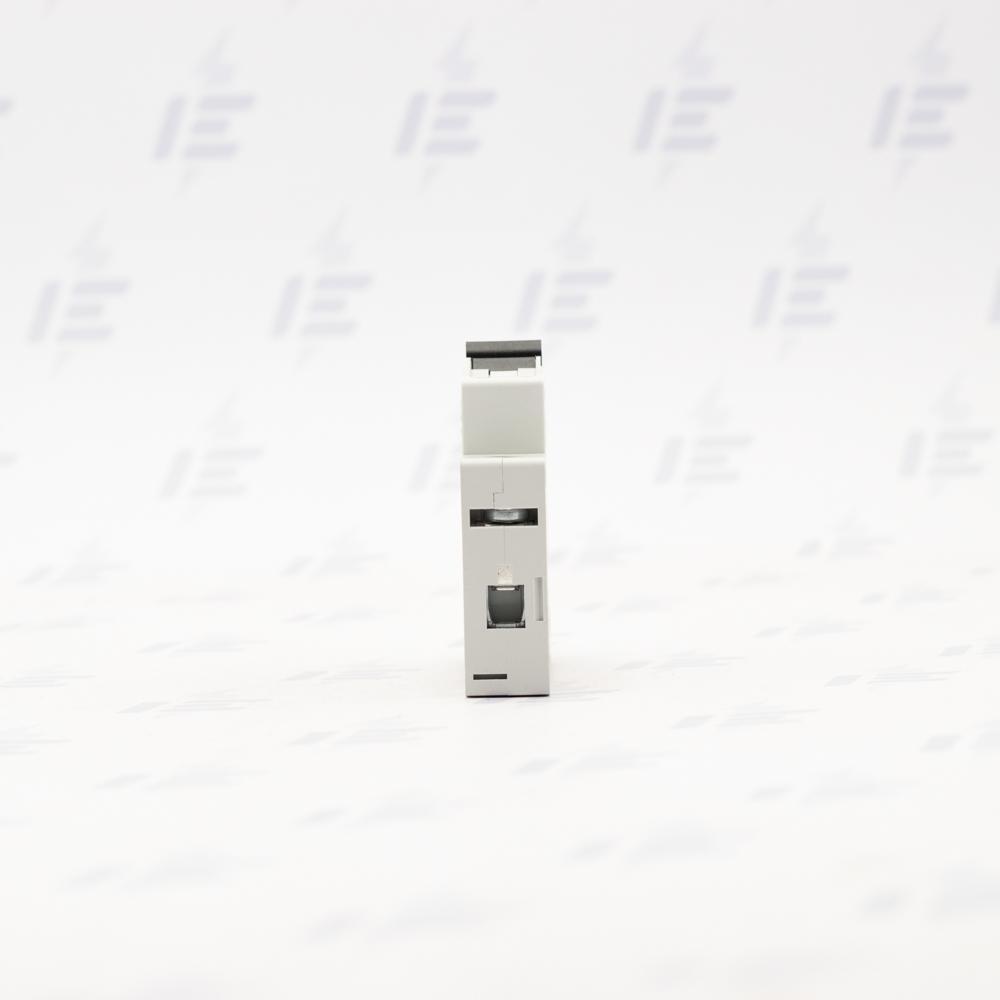

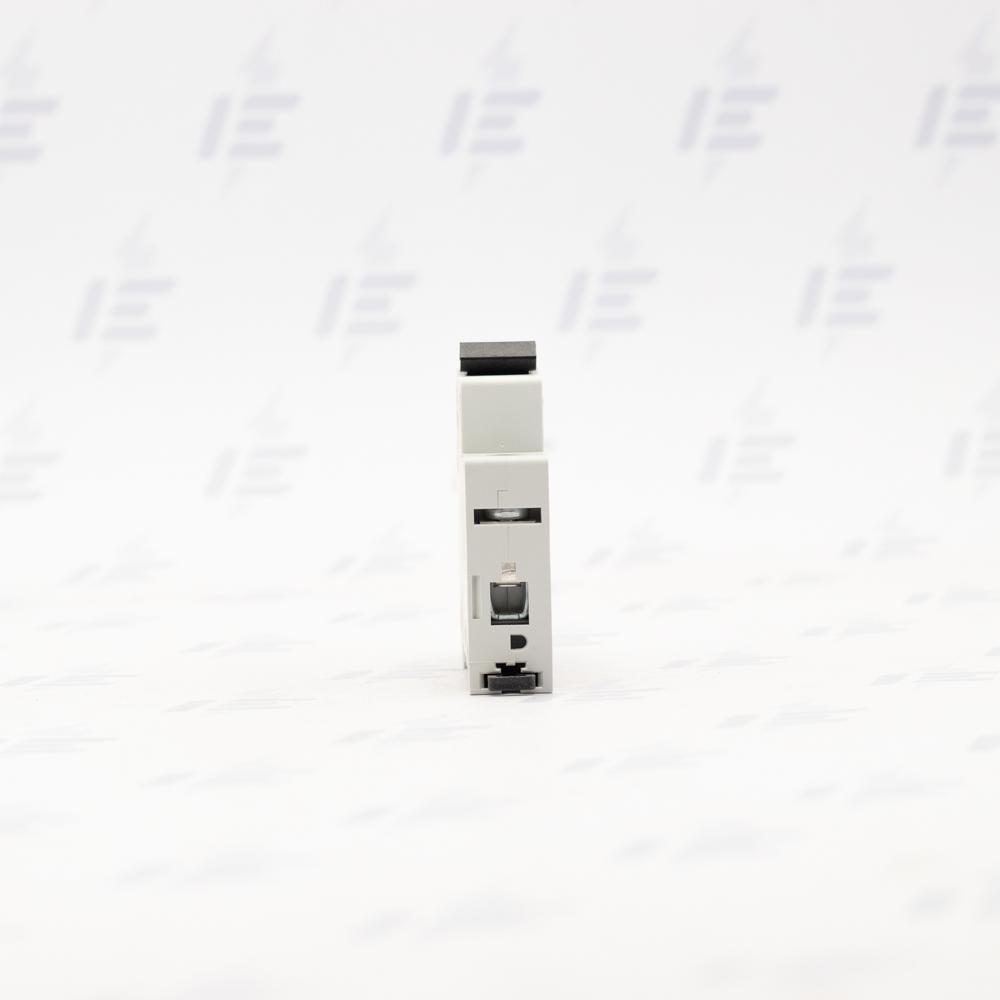

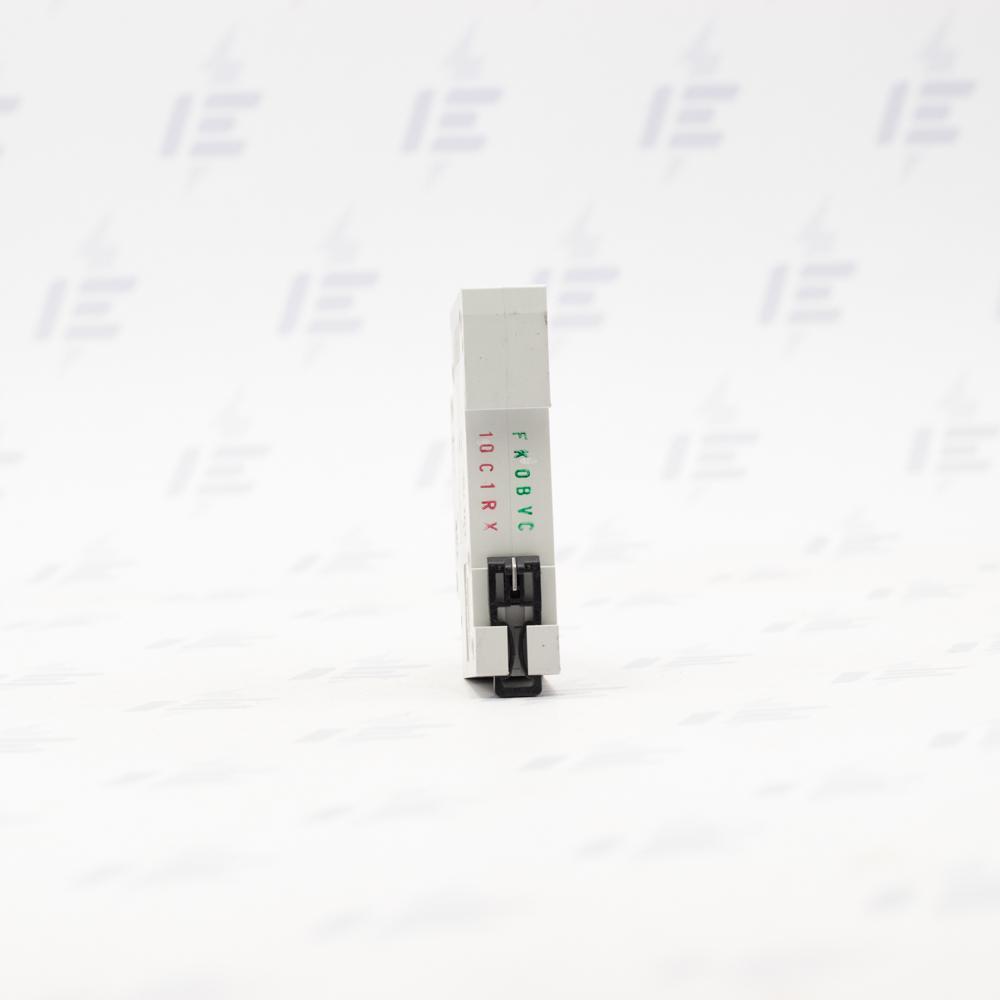

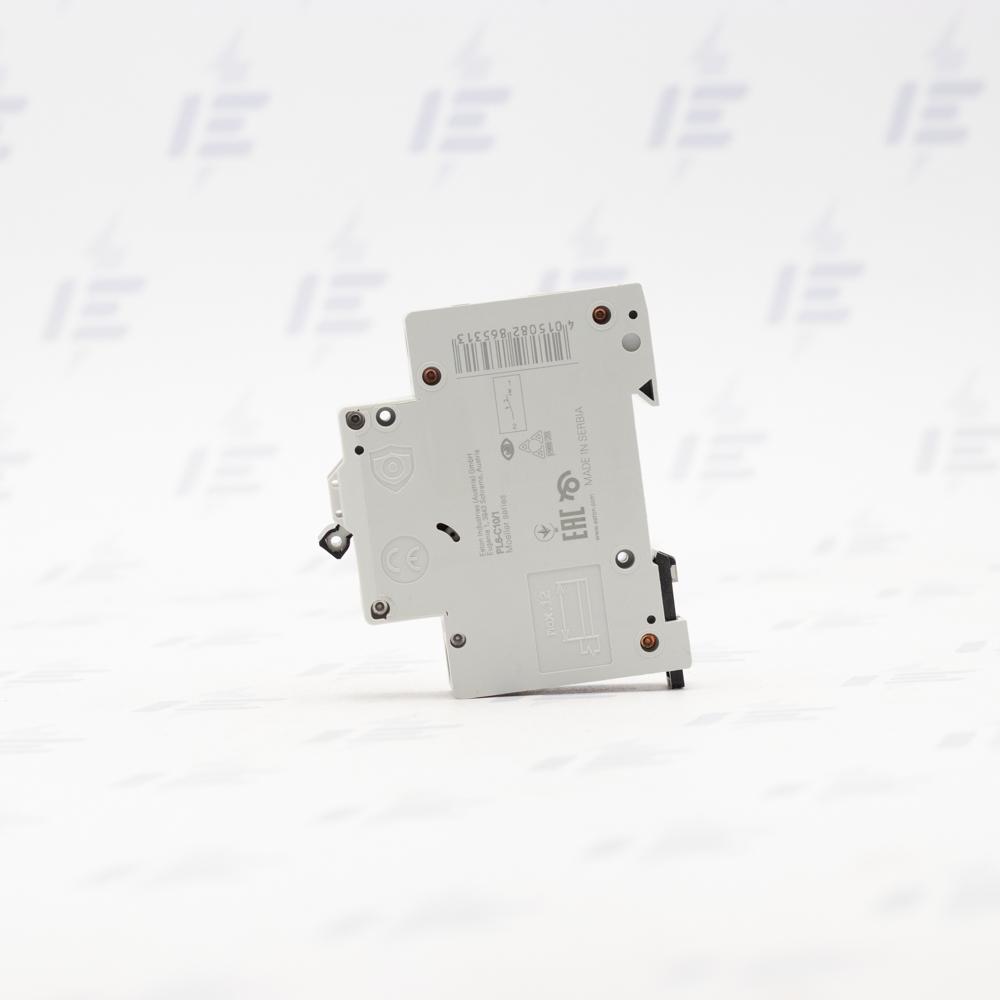

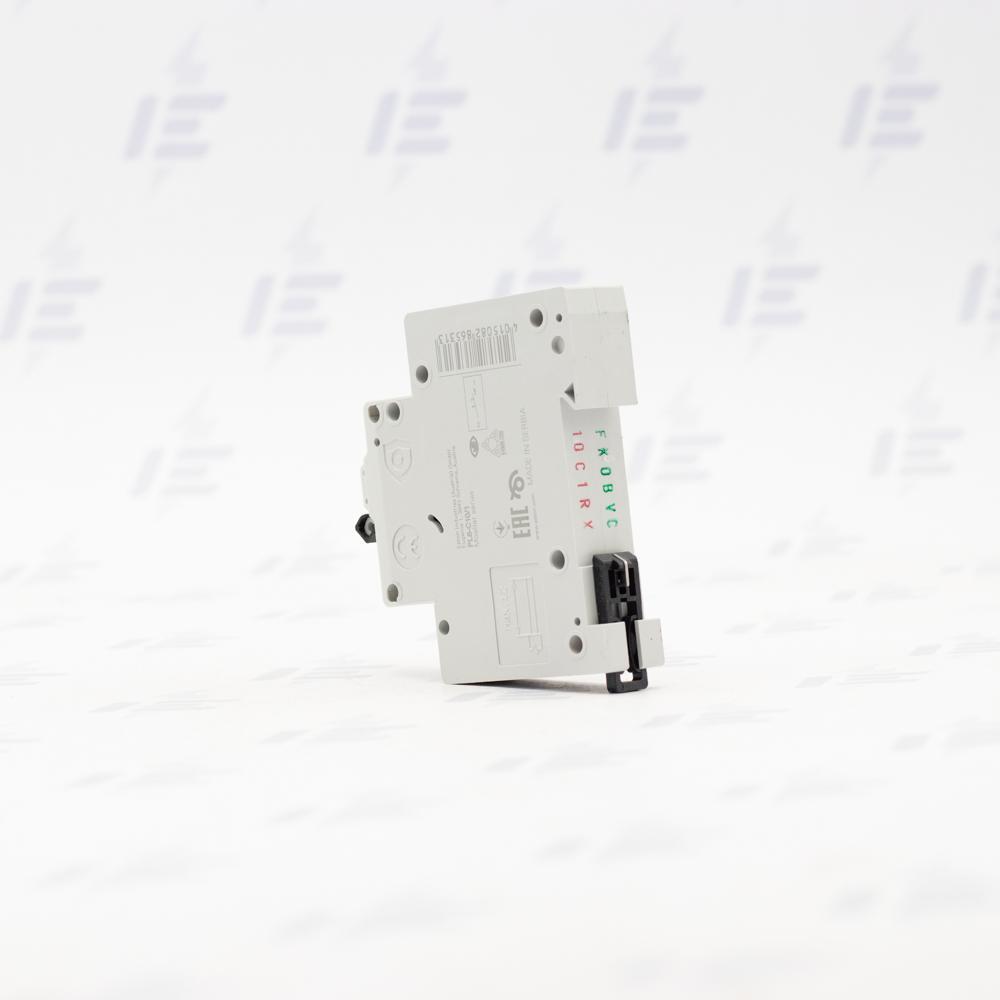

PL6-C10/1 Jistič PL6, char C, 1-pólový, Icn=6kA, In=10A

Jednofázový jistič z ekonomické řady instalačních jističů EATON xPole PL6 do 63 A v jednofázovém i třífázovém provedení, se zkratovou vypínací schopností 6 kA a charakteristikou B či C. Zajišťuje nadproudovou ochranu proti přetížení a zkratu. Hlavní použití těchto jističů je do bytu, domu a pro menší komerční instalace. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů EATON xPole umožňující dodatečnou montáž pomocných kontaktů. Dále svorky pro velké průřezy vodičů a pro vidličkové propojovací lišty po obou stranách, optická signalizace stavu i plombovatelná páčka. Splňuje požadavky norem IEC/EN 60898-1.

Jistič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu "shazování" jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.

Technické parametry

• Jmenovitý proud: 10 A
• Charakteristika: C
• Počet fází, modulová šířka: 1
• Jmenovité napětí: 230/400V AC; 48 V DC
• Vypínací schopnost: 6 kA (ČSN EN 60898)
• Stupeň krytí: IP20
• Průřez připojovaného vodiče: 1 - 25 mm²
• Montáž na přístrojovou lištu
• Signalizace vypnuto-zapnuto
