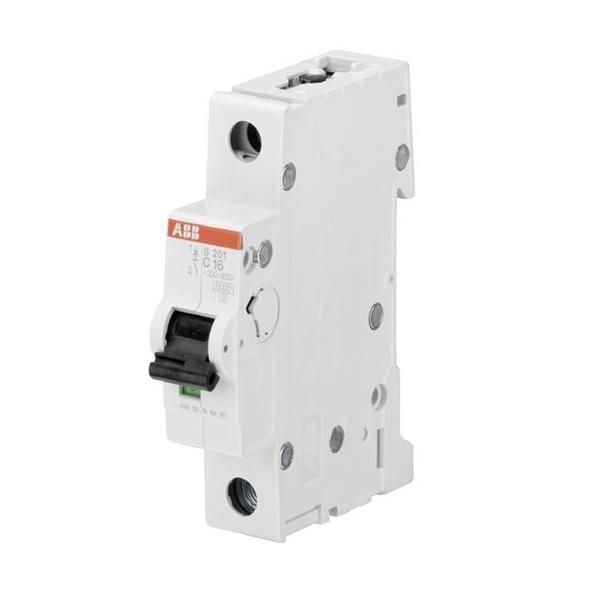

2CDS251001R0064 S201-C6

Jednofázový jistič z řady instalačních jističů ABB S200 do 80 A v jednofázovém i třífázovém provedení, se zkratovou vypínací schopností 6 kA a charakteristikou B či C. Zajišťuje nadproudovou ochranu proti přetížení a zkratu. Hlavní použití těchto jističů je do bytu, domu a pro menší komerční instalace. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, svorky pro velké průřezy vodičů a pro jazýčkové propojovací lišty po obou stranách, optická signalizace stavu, plombovatelná páčka a použití v AC i DC aplikacích. Splňuje požadavky norem IEC/EN 60898-1 a IEC/EN 60947-2.

Jistič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu "shazování" jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.

Technické parametry

• Jmenovitý proud: 6 A
• Jmenovitá zkratová vypínací schopnost Icn: 6 kA
• Vypínací charakteristika: C
• Počet fází (modulů): 1
• Indikátor reálné polohy kontaktů: ano
• Rozměry jističe (V × H × Š): 88 × 69 × 17,5 mm
• Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC)
• Jmenovitá frekvence: 50/60 Hz
• Stupeň krytí: IP 20
• Teplota okolí: –25 °C až +55 °C.
• Skladovací teplota: –40 °C až +70 °C
• Připojení tuhého/slaněného Cu vodiče: max. 35 mm²
• Připojení pružného Cu vodiče: max. 25 mm²
• Utahovací moment: 2,8 Nm
• Max. průřez přípojnic: 10 mm²
• Montážní poloha: libovolná
• Napájecí strana: libovolná
• Možnost dovybavit jistič příslušenstvím: ano
