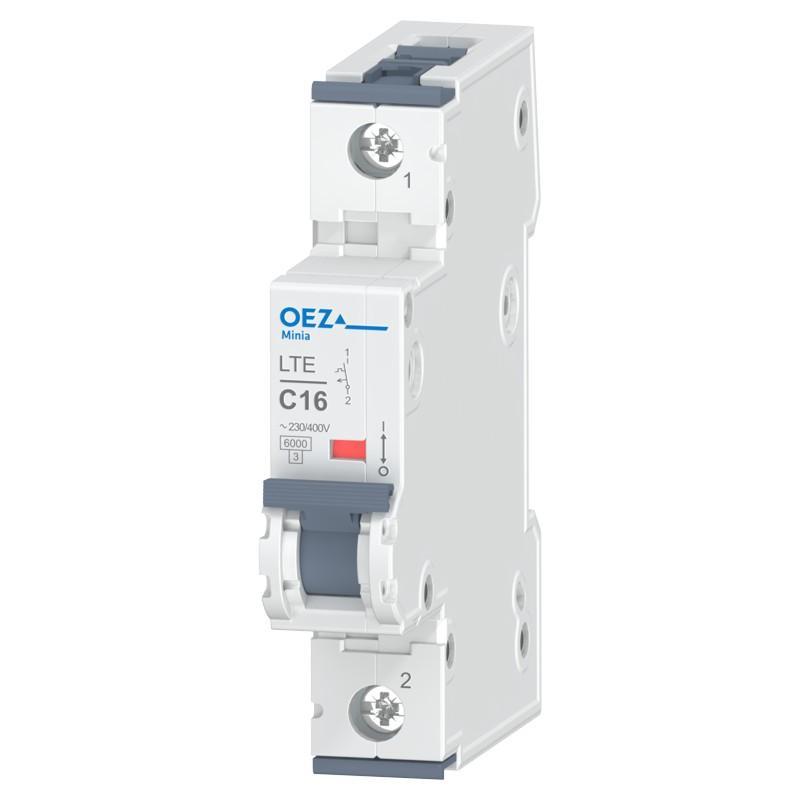

LTE-16C-1 Jistič

Jednofázový jistič z řady instalačních jističů do 63 A se zkratovou vypínací schopností 6 kA OEZ Minia LTE. Zajišťuje vysokou bezpečnost, nadproudovou ochranu proti přetížení a zkratu. Hlavní použití těchto jističů je v domovní elektroinstalaci rezidenční i komerční a taktéž v průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu, plombovatelná páčka a použití v AC i DC aplikacích. Splňuje požadavky normy ČSN EN 60898-1 ed.2:19.

Jistič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu "shazování" jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.

Technické parametry

• Jmenovitý proud: 16 A
• Vypínací charakteristika: C
• Typ napětí: AC/DC
• Jmenovité pracovní napětí AC: 230 V
• Jmenovité pracovní napětí DC: 72 V
• Rozsah provozního napětí AC: 24 - 250/440 V
• Rozsah provozního napětí DC: 24 - 72 V
• Jmenovitá zkratová schopnost / AC 230 V: 6 kA
• Jmenovitá mezní zkratová vypínací schopnost / 230 V: 30 kA
• Jmenovité izolační napětí: AC 250 V
• Jmenovitý kmitočet : 50/60 Hz
• Elektrická trvanlivost: 10000 cyklů
• Kategorie přepětí: III
• Počet jištěných pólů: 1
• Současně spínaný N vodič: NE
• Třída omezení energie: 3
• Možnost dalšího zařízení: ANO
• Krytí: IP20
• Počet modulů: 1
• Počet pólů: 1
• Stupeň znečištění: 2
• Montáž: na DIN lištu
• Rozměry [mm]: 17,6 x 89,8 x 79,7
• Průřez připojeného vodiče Cu (plný drát): 0,75 - 35 mm²
• Rozsah pracovních teplot okolí: -26 ~ +55 °C
• Klimatická odolnost: 6 cyklů
