Proudové chrániče

Proudová ochrana proti zbytkovým proudům, "fíčko"

Neunikne ani ampér

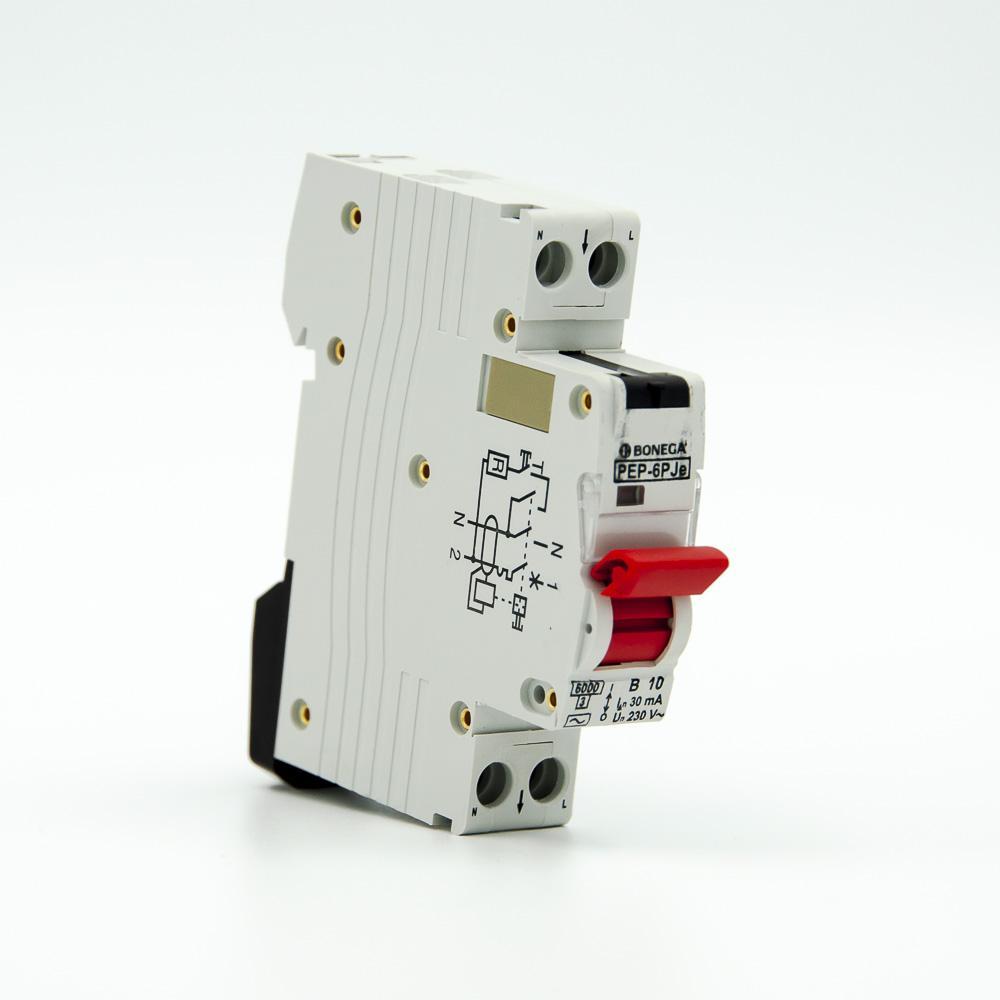

Nabízíme kvalitní proudové chrániče RCCB jednofázové dvoupólové a třífázové čtyřpólové, kombinované chráničojističe RCBO a nejúplnější protipožární obloukové ochrany AFDD od spolehlivých výrobců ABB, EATON, OEZ. Všechny tyto přístroje odpojují obvod v případě detekce úniku malých proudů ven skrz izolaci. Proudový chránič RCD nebo FI (hovorově "fíčko") je důležitým prvkem bezpečné elektroinstalace spolu s jističem, obloukovou ochranou a přepěťovou ochranou. Proudová ochrana chrání zejména před úrazem elektrickým proudem a snižuje riziko požáru. Pro dokonalejší protipožární ochranu vyberte obloukovou ochranu AFDD, jejíž výhodou je komplexní ochrana. Obsluhovat jistič může laik. Jeho instalaci a výměnu ale svěřte elektrikáři či kvalifikované osobě.

Vyberte správný typ proudového chrániče

Dnes doporučovaný je typ A, který lze použít na všechny běžné domácí i zahradní spotřebiče a zařízení v dílně. Od pračky a lednice po čerpadlo a filtraci bazénu nebo cirkulárku.

• Typ AC pro jednoduché spotřebiče bez spínaných zdrojů: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu.


• Typ A pro moderní domácnost a kancelář, spotřebiče a elektroniku se spínanými zdroji: počítač, myčka, pračka, sušička, LED svítidla, chytré spotřebiče plus vše v typu AC.


• Typ F pro tepelná čerpadla, oběhová čerpadla a klimatizace plus vše v typu A.


• typ B pro AC/DC měniče, fotovoltaiku, nabíjecí stanice elektromobilů nebo nabíječky elektrokol i elektrokoloběžek plus vše v typu A.

Kde je potřeba proudový chránič?

Proudové chrániče se dnes používají běžně jako doplněk k jističům. V nových a nově rekonstruovaných elektroinstalacích jsou povinné! Nejdůležitější jsou v moderní domácnosti, dílně, veřejně používaných elektrických zařízeních a v blízkosti vody. Specificky jde o připojování různých domácích spotřebičů do zásuvek (nejen v koupelně), dále vodní čerpadlo, tlakový čistič wap, pračku, myčku, bojler, elektrické zahradní nářadí, nabíjecí stanici elektromobilů a fotovoltaiku! Proudové chrániče RCCB podléhají normě ČSN EN 61008 a jističochrániče RCBO normě ČSN EN 61009.

Proudový chránič lze použít pouze v soustavě TN-S nebo TN-C-S po rozdělení nulového N a ochranném zelenožlutého PE vodiče. Naopak, ve starých soustavách TN-C a rozvodech s PEN vodičem, obvykle 4 žilovým kabelem nemůže proudový chránič správně fungovat.

Jak zapojit proudový chránič?

Dodržujte následující pravidla:

• Proudový chránič je řazen před jistič, v pořadí: přívod – proudový chránič – jistič – spotřebič.
• Do dvoupólového proudového chrániče vstupuje fázový a nulový vodič. Do čtyřpólového 3 fázové a nulový vodič.
• Připojte vodiče do svorek chrániče v pořadí podle popisu výrobce.
• Nulový vodič (ani fázový vodič) vedoucí z proudového chrániče nesmí být propojeny s jiným okruhem!
• Samozřejmě, jakékoliv změny v elektroinstalaci provádí kvalifikovaná osoba.

Kdy testovat chránič?

Správná funkce proudových chráničů, jističochráničů a obloukových ochran se musí pravidelně testovat. Interval testování předepisuje výrobce nebo místní provozní předpis. Kvalitní výrobci jako EATON a ABB udávají interval jednou za 6 měsíců. Pravidelné testování je povinností provozovatele zařízení! Pro vyšší bezpečnost může být interval i jednou měsíčně, naopak v nepřetržitém provozu v průmyslu se testuje obcykle při odstávce jednou ročně. Testování správné funkce vybavení se týká všech přístrojů s proudovou ochranou, ty jsou vybaveny viditelným testovacím tlačítkem a indikací stavu. Samotný test se provádí stisknutím testovacího tlačítka proudového chrániče označeným "T" nebo "Test". Při správné funkci dojde k vybavení chrániče a odpojení obvodu. Chránič se poté nahodí zpět.
